直连电机驱动离心式径向通风机结构

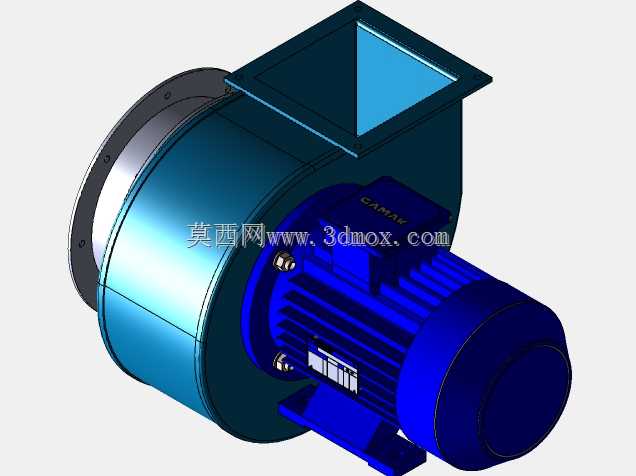

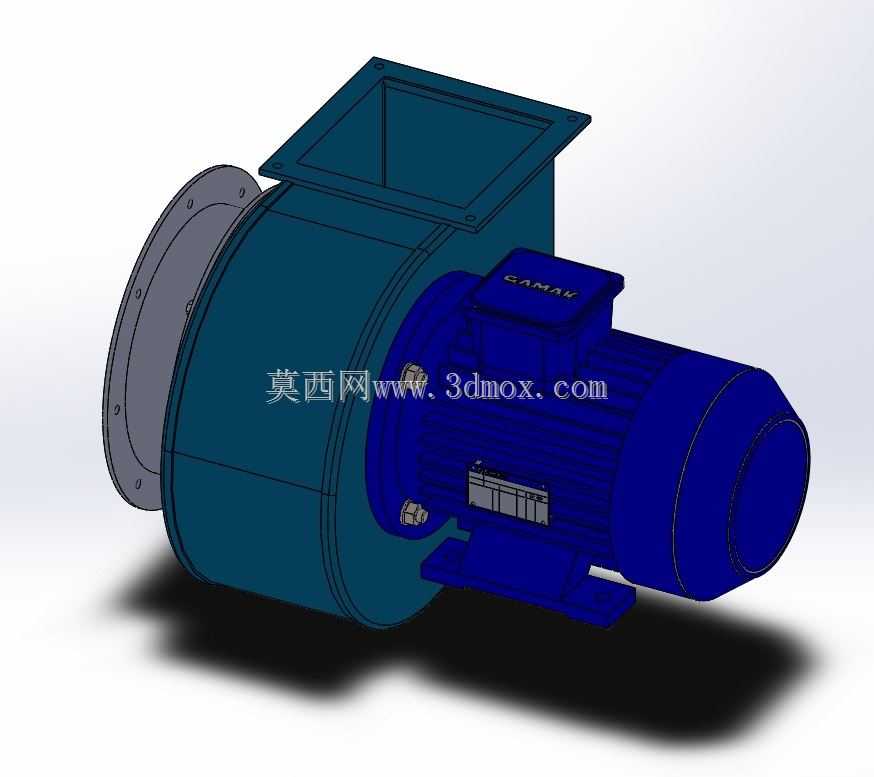

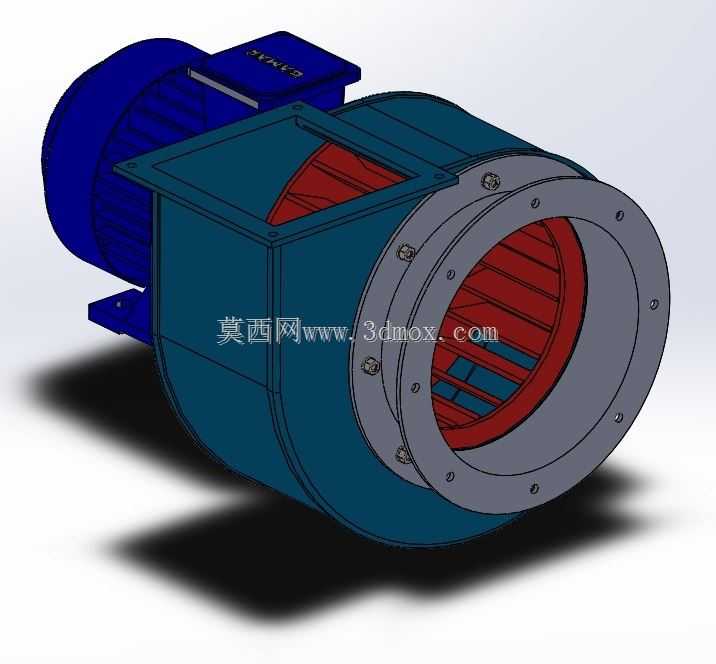

　　做工业通风系统选型和结构设计的时候，这类直连电机的离心径向通风机是绕不开的通用机型，和皮带传动的风机比，它没有中间传动损耗，整体轴向尺寸更紧凑，安装占地小，日常维护点少，不用定期调整皮带张紧度、更换磨损皮带，在中小风量、风压要求稳定的场景里适配性很强。从结构布局来看，这款机型采用电机与叶轮直联的设计，蜗壳采用阿基米德螺旋线型流道，进风口为轴向直连法兰结构，出风口为方形上出风接口，这种进出风方向的组合，在设备配套、车间工位通风、小型除尘系统引风、设备散热送风的场景里，管路对接的灵活度很高，不用额外加装过多转向风阻件。设计这类风机结构的时候，首先要匹配电机功率与叶轮参数的对应关系，叶轮采用多翼式前向叶片结构，

　　在相同转速下能获得更高的风压，适合短距离管路送风、系统阻力不大的工况，直连结构下叶轮直接安装在电机输出轴端，要做严格的动平衡校正，避免运行时振动传递到电机轴承，缩短整机使用寿命。蜗壳的板材厚度选择要兼顾刚性与重量，进风口法兰的螺栓孔位采用通用圆形法兰的孔距标准，能和常规通风管路、软连接直接匹配，出风口的方形接口预留了法兰翻边，方便对接方形风管或者设备的进风接口。安装边界方面，电机底部自带一体式安装脚座，脚座上的长条形安装孔可以适配一定范围的安装公差，整机的重心落在电机轴线与蜗壳结合的中心位置，安装时不需要额外做配重处理，基础平台只要保证平面度在合理范围内，紧固螺栓后就能稳定运行。实际应用中，这类风机常被用在生产车间的局部排风、

　　小型工业设备的散热送风、实验室通风系统引风、物料轻量气力输送的风源环节，相比高压离心风机，它的运行噪音更低，适合对环境噪音有一定要求的室内安装场景。流道设计上，蜗壳的扩压段角度控制在合理范围，避免气流在扩压段产生涡流损失，叶轮与进风口的间隙采用嵌套式密封结构，减少气流内泄漏，提升风机的运行效率。电机选用的是常规三相异步电机，防护等级适配一般工业环境的使用要求，接线盒位于电机顶部，接线操作时不用拆解风机其他部件，日常检修的便利性较好。在做三维建模的时候，要重点核对叶轮与蜗壳的间隙尺寸，避免运行时叶轮擦碰蜗壳内壁，同时要标注清楚进风口、出风口的安装尺寸，以及安装脚座的孔位坐标、整机的最大外形轮廓尺寸，

　　方便后续做管路布局和安装基础设计的时候直接调用参考，不用反复核对实物参数。这类直连离心风机的结构没有复杂的传动部件，故障点主要集中在电机轴承和叶轮积尘两个方面，设计时在蜗壳底部预留了清灰口的安装位置，长期使用后可以打开清灰口清理叶轮上附着的粉尘，避免叶轮积尘导致动平衡失效，引发振动超标问题。
