带侧装固定板的内置弹簧复位铰链结构

　　这类带内置弹簧的侧装铰链，常被用在需要自动闭合复位的小型机柜、通讯设备箱门、检测设备防护门以及小型工装夹具的活动翻盖结构上，和普通无弹簧合页不同，它不需要额外搭配磁吸、搭扣或者外置拉簧就能实现开合后的自动回位，能省去额外安装复位组件的空间，在安装空间局促、对外观整洁度有要求的设备上适配性很强。

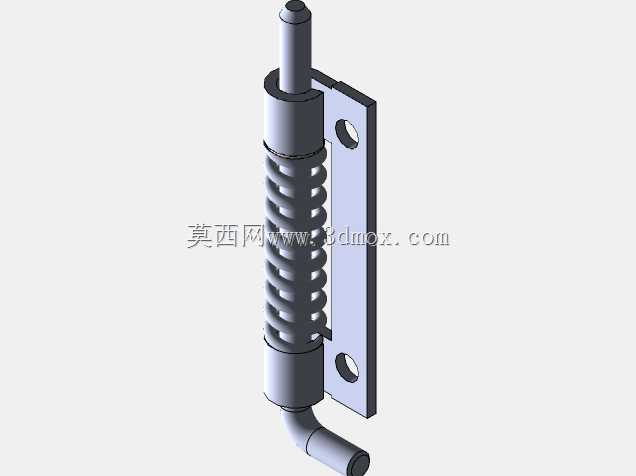

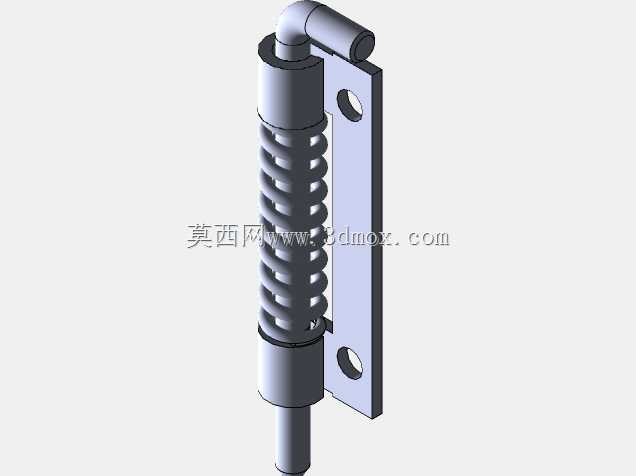

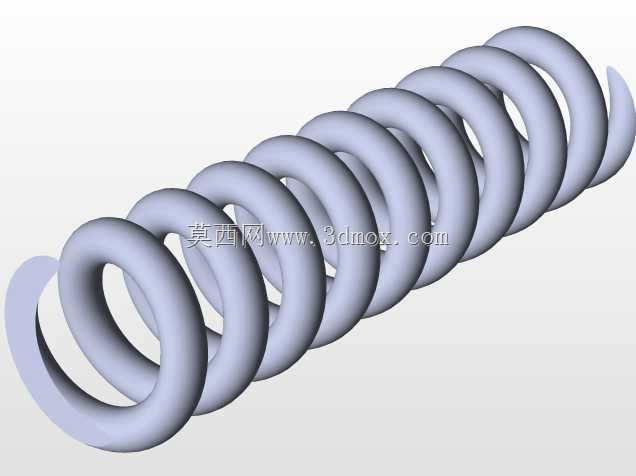

　　从结构设计逻辑来看，整个铰链的铰接主体采用同轴套轴结构，中间的螺旋压缩弹簧套在中心铰接销轴外侧，弹簧上下两端分别抵接在铰链的两个转动套端面，当铰链绕销轴转动打开时，两个转动套会产生轴向的相对位移，压缩内部弹簧储存弹性势能，当外力撤除后，弹簧释放弹力推动两个转动套复位，带动铰接的两个部件回到闭合位置。和常见的外露弹簧铰链相比，这种弹簧内置在铰接套内部的结构，能避免弹簧暴露在环境中积灰、沾染油污或者被外力磕碰变形，在有少量粉尘、偶尔溅到切削液或者清洁用水的车间工况下，使用寿命比外露弹簧结构更长，也不会因为弹簧卡入杂物导致复位卡滞。

　　侧方的安装固定板采用平直钢板冲压成型，板上预留了两个圆形安装孔，孔位沿板长方向对称分布，安装时可以直接用螺栓或者自攻螺丝穿过安装孔，把铰链的固定侧锁紧在设备的门框或者机架立面上，不需要额外加工复杂的安装槽，对安装面的加工精度要求不高，普通的冷轧钢板机架、铝合金型材框架甚至ABS塑料机壳都能适配。铰接侧的转动端和活动门页的连接同样采用同轴套结构，门页上对应的安装位置只需要加工出和销轴直径匹配的安装孔，把销轴穿入门页的铰接孔内就能完成转动配合，不需要在门页上加工沉台或者异形槽，能降低门板的加工成本。

　　从安装边界尺寸来看，整个铰链的固定段安装板宽度较窄，即使是壁厚较薄的小型机箱门框，也有足够的安装面容纳固定板，不会出现安装板超出门框边缘的情况。铰接转动的最大开合角度可以根据弹簧的压缩行程调整，常规状态下可以实现90度到120度的开合范围，转动过程中弹簧的压缩力随开合角度线性变化，开合到最大角度时不会出现弹簧压并导致的硬限位冲击，转动过程的阻尼感均匀，不会出现突然弹回夹手的情况。和普通的扭转弹簧铰链相比，这种采用压缩弹簧提供复位力的结构，弹簧的受力方向沿销轴轴向，不存在扭转弹簧长期使用后出现的弹簧端头滑脱、扭转疲劳断裂的问题，长期反复开合的可靠性更高，在需要频繁开合的设备检修门、操作窗口上使用时，能有效减少后期维护更换的频率。

　　建模过程中需要重点关注几个配合尺寸的公差控制：首先是铰接销轴和两个转动套的配合间隙，间隙过小会导致转动卡滞，间隙过大则会出现铰接晃动，影响门页的闭合精度；其次是弹簧的预压缩量设计，预压缩量过小会导致复位力不足，门页无法完全闭合，预压缩量过大则会导致开门时需要的操作力过大，影响使用手感；另外安装板上的安装孔位置度需要控制在合理范围内，避免两个铰链配对安装时出现孔位错位，导致安装后门页开关不顺。整个结构没有复杂的异形曲面，所有零件都是常规的回转体、平板冲压件，加工工艺性好，适合批量冲压、车削加工，零件的通用化程度高，弹簧、销轴都可以采用标准件改制，能有效降低生产制造成本。在实际选型使用时，可以根据门页的重量、需要的复位力大小，调整内部弹簧的线径、有效圈数来匹配不同的负载需求，不需要改动外部的安装尺寸，就能适配不同重量的门页，系列化拓展非常方便。
