千分尺刻度调节金属分度环结构

　　这款分度环是机械式千分尺测微头组件里的核心读数基准零件，日常在车间计量室的外径千分尺、内径千分尺、深度千分尺的调校与备件替换场景中高频使用，直接决定量具的读数精度与操作手感。从实际使用场景来看，一线机加工操作人员在使用千分尺完成工件尺寸测量时，转动微分筒带动测微螺杆进给，这个套在微分筒外侧的分度环就是固定读数基准，环面上蚀刻的0-9整毫米刻度与细密的分度线，配合微分筒上的圆周刻度，能实现0.01毫米级的尺寸读数，是机械接触式测量里不可或缺的基准结构件。

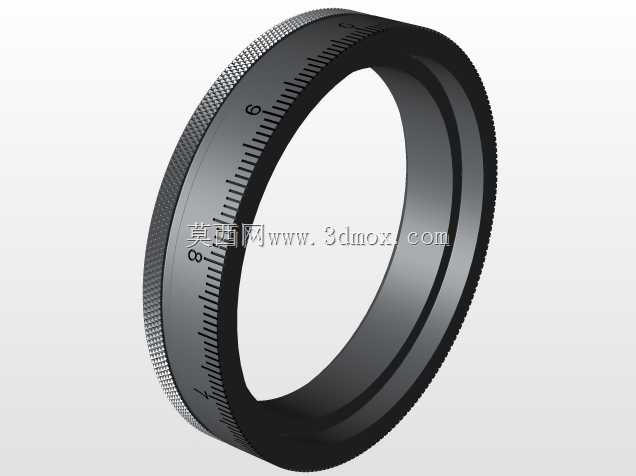

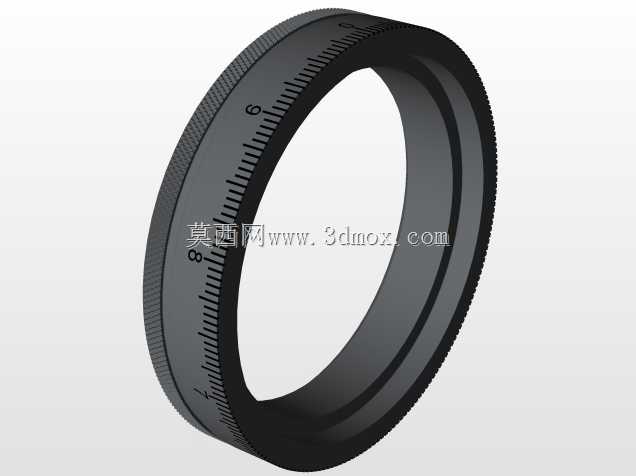

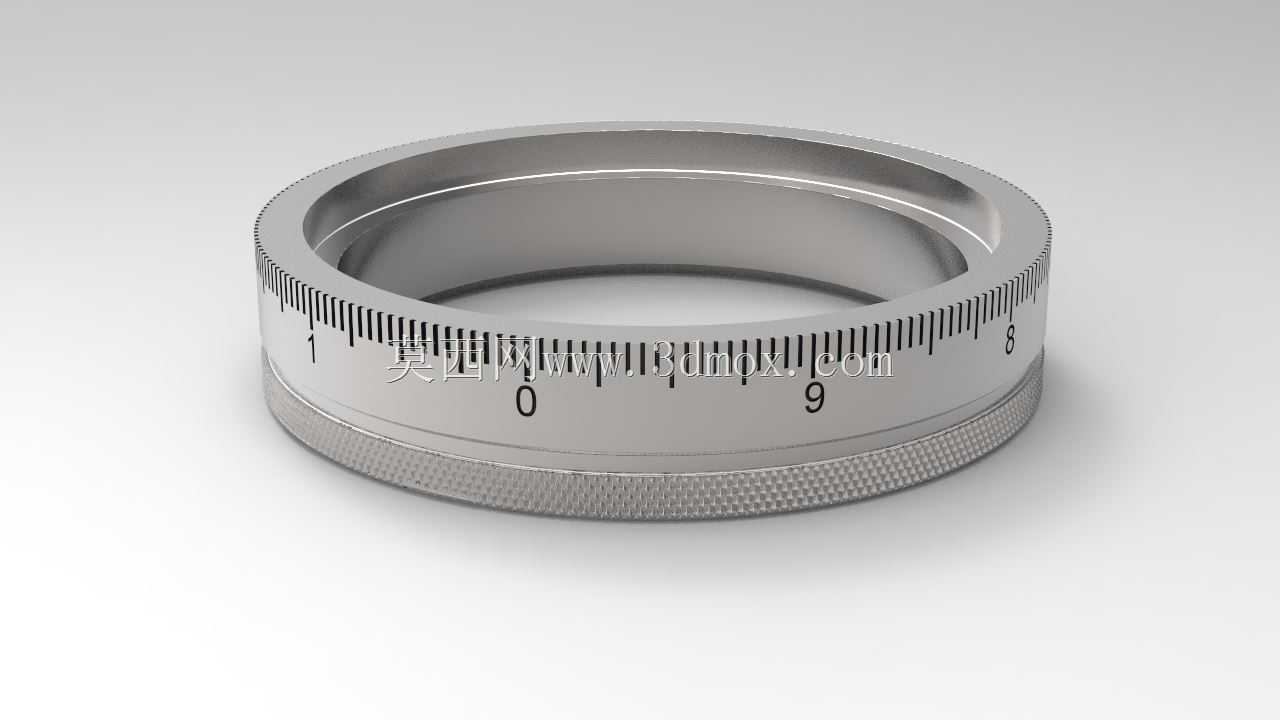

　　从功能特性上看，该零件采用环形薄壁结构设计，整体为金属材质加工，外圆面下半段做了滚花纹理处理，这部分结构并非装饰，是在量具装配调校时，方便工装夹持调整刻度零位，增大调校时的摩擦力，避免调整过程中打滑导致零位偏移；上半段的刻度区域做了哑光平整处理，蚀刻的刻度线深度均匀，填充的黑色标识漆附着力强，日常频繁使用接触切削液、润滑油也不会轻易脱落，保证长期使用的读数清晰度。环体内壁与千分尺固定套筒的配合采用小间隙滑配设计，装配后无径向窜动，调整零位时可沿轴向小幅转动，校准完成后通过侧部的紧定螺钉锁死，不会在后续测量操作中出现位移。

　　设计思路上，这款分度环完全围绕量具的精度稳定性与操作实用性展开，首先壁厚控制在均匀的2.5毫米，既保证了零件加工后的刚性，不会因为日常磕碰出现变形导致刻度错位，又不会过度增加微分筒组件的重量，影响测量时的操作手感。刻度线的排布严格遵循公制千分尺的读数规则，整毫米刻度的数字采用蚀刻后填漆工艺，相比丝印标识耐磨度提升数倍，细密的分度线间距严格控制为1毫米，对应测微螺杆一个螺距的进给量，每毫米间距内的细分刻度线均匀排布，和微分筒上的50格刻度精准对应，保证读数逻辑的一致性。滚花区域采用网纹滚花工艺，滚花的齿距控制在0.5毫米，既不会因为齿距过大致使调校时硌手，也不会因为齿距过小导致摩擦力不足出现打滑。

　　从安装边界尺寸来看，该分度环的外圆直径适配测量范围0-25毫米的机械式千分尺，内孔直径与标准千分尺固定套筒外径匹配，轴向宽度刚好覆盖固定套筒的刻度露出区域，安装后不会遮挡微分筒的转动行程，也不会和千分尺的尺架、测力装置出现运动干涉。环体的上端面做了0.2毫米的倒角处理，避免装配时锐边刮伤操作人员手部，也能在微分筒转动时减少端面的摩擦阻力；下端面与固定套筒的轴肩贴合，平面度控制在0.005毫米以内，保证锁紧紧定螺钉后环体不会出现倾斜，避免刻度线与微分筒刻度出现视差偏移。

　　在实际的备件替换场景中，这款分度环的尺寸公差完全适配主流公制千分尺的安装接口，不需要二次修配就能直接装配，替换磨损或者刻度脱落的旧分度环后，只需要配合量块校准零位，就能恢复千分尺的测量精度，不需要更换整支量具，能有效降低车间计量器具的维护成本。日常使用中，该零件的金属材质经过防锈处理，在车间的潮湿环境、少量切削液飞溅的场景下也不会轻易生锈，长期使用后只需要擦拭干净环面就能保持刻度清晰，不需要特殊的维护保养。
