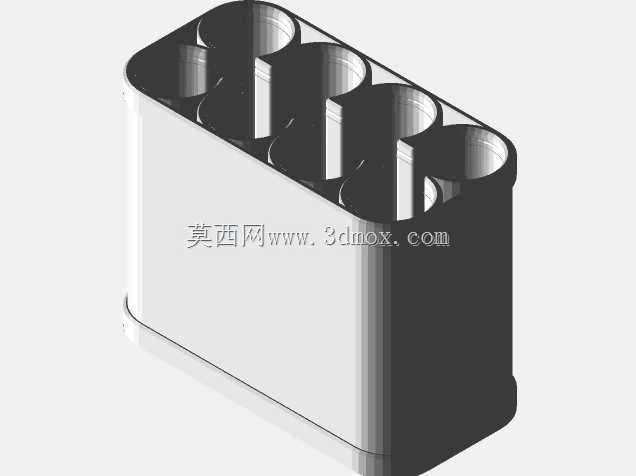

八槽防摔圆柱电池收纳固定支架

　　这款八槽位圆柱电池固定收纳结构，主要面向户外便携电子设备、工业手持检测仪器、应急移动供电模组等需要频繁更换电池、且设备存在跌落冲击风险的应用场景，解决多节圆柱电池排布杂乱、受冲击后易移位脱极、接触不良的常见工程问题。日常使用中，很多手持类工业检测终端、户外作业通讯设备、便携照明装置都会采用多节标准圆柱电池作为供电单元，常规的电池仓仅靠弹片挤压固定电池，一旦设备从工作台、操作台面跌落，电池很容易在仓内窜动，轻则导致供电瞬时中断、设备重启丢数据，重则撞坏极耳弹片、造成电池外壳凹陷漏液，这款结构就是针对这类痛点做的定向优化。

　　从功能特性来看，整个支架采用一体式槽位排布，单槽内径匹配常用6系圆柱电池的外径公差，槽壁做了0.2mm的微弹让位设计，电池装入后既能依靠槽壁的抱紧力限制径向窜动，又不会因为过盈量太大导致取换电池时卡滞过紧，单节电池的插拔力控制在15N左右，符合手持设备更换电池的操作力舒适区间。支架外围做了全包式硬质围边，围边高度超出电池顶面3mm，当结构受正面冲击时，围边会先承接碰撞力，避免电池端面直接承受撞击；围边和内部槽位之间设置了十字形的加强筋结构，筋厚1.5mm，既提升了整体结构的抗形变能力，又在槽位之间形成了隔热隔挡，避免单节电池异常发热时快速传导至相邻电池。支架正面预留了标识粘贴区域，可直接粘贴规格标识、极性提示标签，不用额外在设备外壳上做标识印刷，降低整机的装配工序复杂度。

　　设计思路上，这款结构没有采用常见的分体式卡扣拼接方案，而是采用一体式注塑成型的结构逻辑，减少装配零件数量，整体只有一个主体零件，不需要额外的螺丝、卡扣件固定，直接卡入设备预设的安装腔即可完成固定，装配效率比分体结构提升60%以上。槽位内部在对应电池正负极的位置做了镂空让位，一方面可以减少塑胶材料的用量、降低整体重量，另一方面可以让极耳弹片直接穿过镂空位和电池端面接触，不需要额外在支架上做弹片安装槽，简化了周边零件的设计复杂度。结构的边角全部做了R2以上的圆角过渡，既避免注塑成型时出现应力集中导致的开裂问题，也能在跌落时让冲击力沿圆弧面分散，减少直角位置的应力断裂风险。

　　安装边界方面，整个支架的外形轮廓为规整的长方体，长宽尺寸根据八节电池的双排排布逻辑设定，横向四节、纵向两列的排布方式让整体结构的长宽比接近2:1，适配大多数手持设备的内部腔体比例，安装时只需要在设备腔体上预留对应尺寸的卡槽，支架推入后依靠侧边的0.3mm凸台即可完成卡接固定，不需要额外打胶或者锁螺丝，后期维护拆卸也只需要用平口工具撬动侧边凸台即可取出。结构的总高度控制在电池高度加4mm的范围内，不会额外占用过多的设备内部空间，底部做了1mm的均匀壁厚，既保证底部的支撑强度，又不会因为壁厚过大导致注塑时出现缩痕、翘曲等成型缺陷。针对户外使用的场景，支架的材质选型适配耐低温、抗冲击的改性塑胶，在-20℃到60℃的工作温度区间内，槽位的抱紧力变化率不超过10%，不会因为低温变脆导致摔落时槽位开裂，也不会因为高温软化导致电池固定失效。

　　在实际的设备适配中，这款支架可以直接兼容标准的圆柱电池弹片组件，不需要对现有成熟的电池接触方案做修改，工程师在做整机结构设计时，只需要把该支架的安装位预留出来，直接套用现有弹片的设计参数即可，能大幅缩短供电模块的开发周期。槽位之间的间隔筋上做了微小的排气槽，电池装入时槽内的空气可以顺着排气槽排出，不会因为槽内密闭形成气压阻力导致电池装不到位，也能在电池出现微量漏液时，让漏液顺着排气槽流到预设的集液槽位置，避免漏液扩散到设备主板上造成电路短路。
