贴片式功率电感线圈MS0420-4R7M结构设计

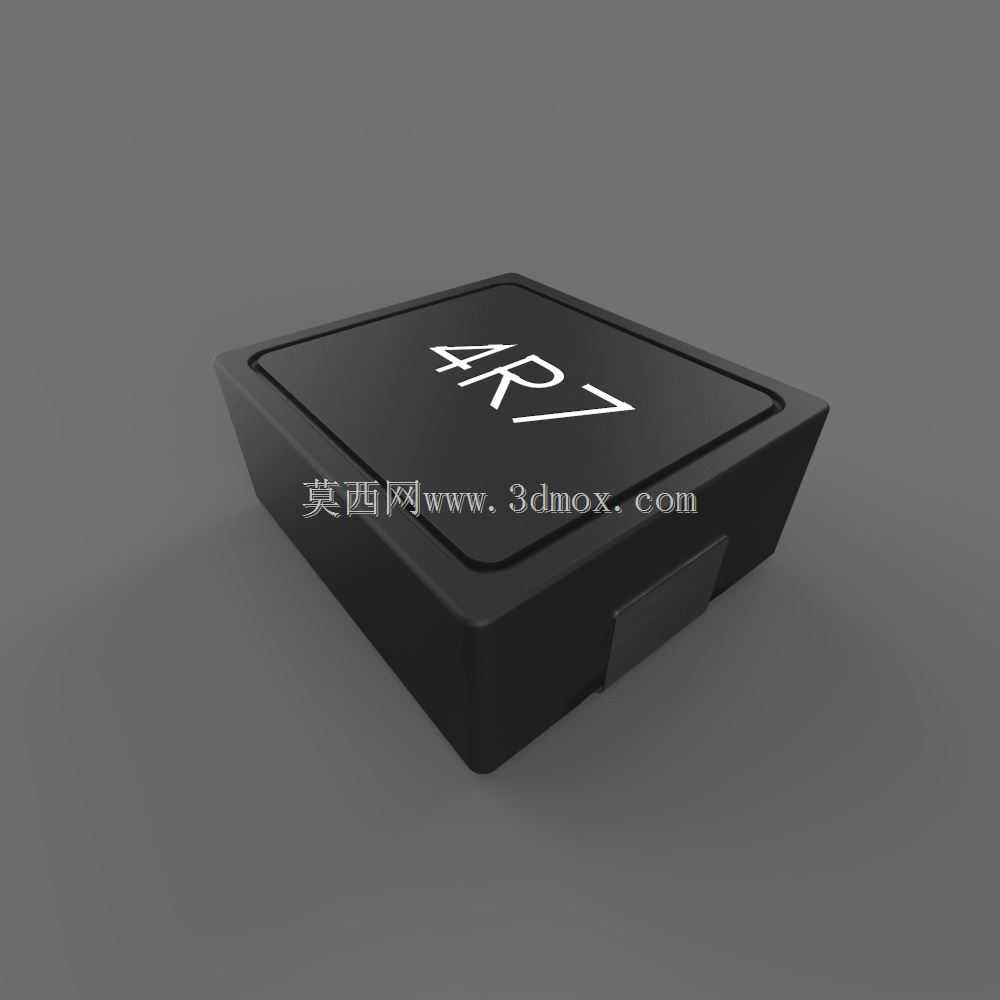

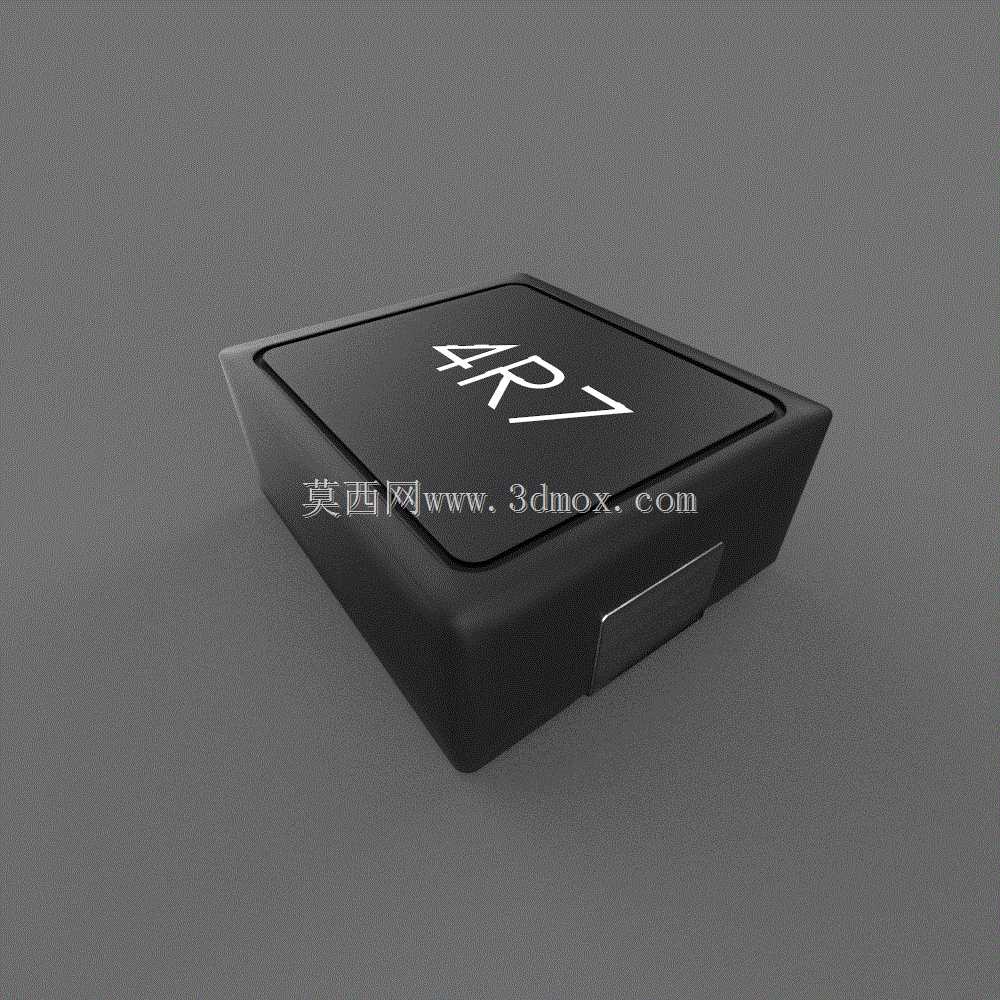

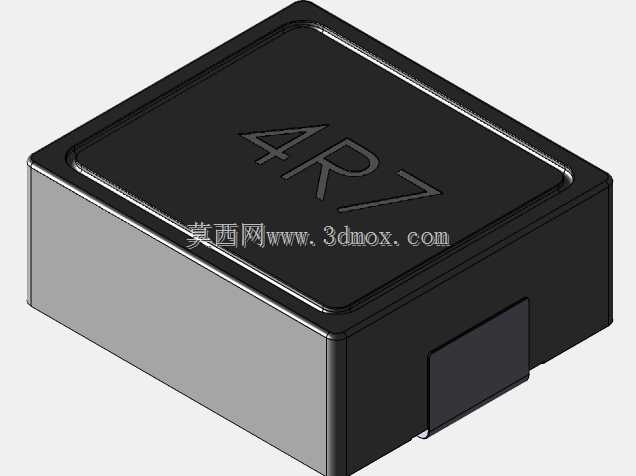

　　这款贴片式功率电感线圈的结构设计，完全围绕表面贴装生产线的量产适配需求展开，在消费类电子、工业控制板卡的电源回路中，这类元件承担着储能、滤波、扼流的核心作用，是DC-DC转换回路里不可或缺的被动器件。从外形结构来看，元件采用带倒角的方形塑封外壳，顶面丝印清晰标注4R7的感值标识，生产环节可通过视觉识别设备快速完成料号核对，避免SMT贴装过程中出现错料问题。外壳侧面预留的金属电极端，完全遵循标准SMD元件的焊盘设计规范，回流焊过程中焊锡可沿电极侧面形成均匀的浸润爬锡面，焊接完成后焊点强度足以应对常规的板级振动、温度循环测试，不会出现虚焊、掉件的失效问题。

　　在设计思路上，这款电感采用磁屏蔽式的闭合磁路结构，和传统的开放式工字电感相比，闭合磁路可以大幅降低漏磁，避免对板卡上相邻的高精度信号线路、霍尔传感元件造成电磁干扰，这一点在高密度布板的便携数码产品、通讯终端板卡上尤为重要——现在的消费类电子产品PCB布线密度越来越高，元件间距往往不足1毫米，漏磁超标的电感很容易导致邻近的射频接收灵敏度下降、触控采样出现漂移。磁芯材质选用低损耗的合金磁粉压制而成，在4R7微亨的感值下，可以支持最高数安培的直流电流通过，磁芯饱和电流阈值留足了余量，即使电源回路出现短时的电流尖峰，电感量也不会出现大幅跌落，保证电源回路的稳压输出稳定性。

　　安装边界方面，这款元件的封装尺寸完全遵循4020系列贴片电感的标准占位，长宽尺寸控制在4毫米见方，本体高度2毫米，在PCB设计阶段，工程师可以直接调用标准封装库完成焊盘绘制，不需要单独定制封装尺寸，焊盘之间的间距、阻焊层开窗大小都匹配行业通用的钢网开孔规范，锡膏印刷厚度控制在0.12-0.15毫米区间即可获得理想的焊接效果。元件底部做了平整化处理，贴装时吸嘴可以稳定吸附顶面，不会出现吸嘴漏气导致的抛料问题，适配高速SMT生产线的贴装节拍，每小时数万点的贴装速度下也能保持极高的良率。

　　从实际应用场景来看，这款电感可以覆盖绝大多数低压直流供电的电子设备需求，比如路由器、机顶盒的电源输入回路，智能穿戴设备的电源管理模块，工业传感器的信号调理电路，都能看到同规格电感的应用。设计过程中特意将塑封外壳的耐温等级提升到260摄氏度，完全符合无铅回流焊的温度曲线要求，经过峰值温度260摄氏度、时长10秒的回流焊温区后，外壳不会出现变形、鼓包、丝印脱落的问题，电极端的镀层也不会出现氧化变色，保证焊接后的接触可靠性。和同尺寸的其他电感相比，这款结构的直流内阻控制在较低水平，大电流工作下的自身发热更小，在密闭外壳的电子产品内部，可以降低局部热点的温度，提升整机的长期工作可靠性，避免因为元件温升过高导致的板卡老化加速问题。在结构建模过程中，所有的倒角、电极位置、丝印位置都严格按照实物尺寸1:1还原，工程师在做板卡3D布局检查时，可以直接调用这个模型完成干涉检查，提前发现元件和周边结构件、屏蔽罩之间的装配冲突，减少打样阶段的改板次数。
