M6螺纹塑料家具支撑脚结构设计

　　日常做民用家具结构配套设计时，这类带M6外螺纹的塑料支撑脚是出镜率极高的小部件，别看着结构简单，实际选型和建模时要抠的细节一点不少。先从应用场景说，它不是只给民用桌椅用的，轻型仓储置物架、小型实验室设备台架、家用定制柜体的底部调平、甚至部分轻型工业操作台的辅助支撑，都能看到这类支脚的身影，核心作用就是通过螺纹旋合长度的调整，抵消安装地面的不平整，让被支撑件保持水平稳定，同时底部的大直径塑料盘可以分散支撑压力，避免在木质地板、瓷砖这类易留痕的地面压出凹痕，也能减少挪动时的地面刮擦。

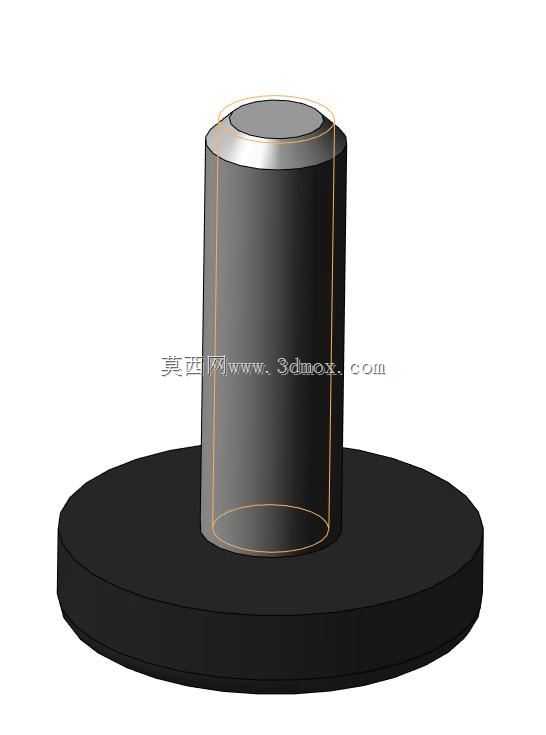

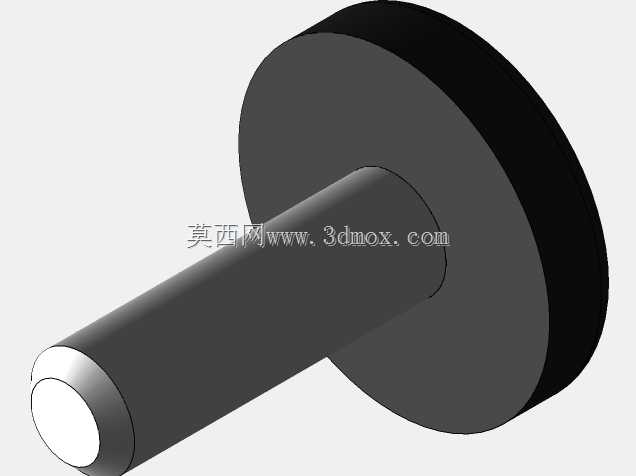

　　从功能特性上拆解，这个支脚做了分体式的功能分区，上部的圆柱段是带M6外螺纹的连接柱，这个部分的长度是根据常用调节行程做的预留，常规选型里这个螺纹段的有效旋合长度一般在15到20毫米区间，足够覆盖日常地面3到10毫米的高度差调整，螺纹做的是标准粗牙，和家具上预埋的M6内螺纹尼龙螺母匹配度高，旋合的时候不会出现滑牙、卡滞的问题，塑料材质本身的自润滑特性也让调整高度的时候不需要额外涂润滑脂，徒手就能拧动调整。下部的圆盘底座是接触地面的部分，直径做的比上部螺纹柱大很多，这个设计的核心是增大接地面积，降低接地比压，比如同样是支撑10公斤的载荷，细柱直接接地的话压强会超过部分软质地板的承压极限，加了大直径圆盘之后，压强能降到原来的十分之一不到，完全不会压坏地面。底座的下表面其实做了细微的磨砂纹理，不是完全光滑的平面，这个细节是为了增加和地面的静摩擦力，避免家具受水平推力的时候出现滑移，尤其是在光滑的瓷砖地面上，这个纹理的防滑作用很明显。

　　说下设计思路，做这个三维模型的时候，首先要卡准安装边界，上部螺纹柱的外径严格按M6外螺纹的大径做，公差选的是中等精度的间隙配合，保证和市面上通用的M6预埋螺母能顺畅旋合，不会出现拧不动或者旷量太大的问题。螺纹柱和底部圆盘的衔接位置做了圆角过渡，没有做尖锐的直角，一方面是塑料注塑成型的时候，直角位置容易出现应力集中，受载荷的时候容易从根部断裂，圆角过渡能把支撑载荷均匀分散到底盘上，提升整体的结构强度；另一方面注塑生产的时候，圆角位置的熔料流动更顺畅，不容易出现缺胶、气泡这类成型缺陷，能降低生产的不良率。整个零件的壁厚做的是均匀设计，螺纹柱部分的壁厚控制在2.5毫米左右，底盘的壁厚从中心向外逐渐减薄，最外缘的壁厚在1.5毫米，这样的壁厚设计既保证了中心受力位置的结构强度，也能节省原材料，同时避免注塑的时候因为壁厚不均出现缩痕、翘曲的问题。

　　再讲安装边界的注意点，选型的时候要注意，这个支脚的单支额定静载荷一般在25公斤以内，适合轻型家具和设备使用，如果是重型柜体就需要选更大规格的螺纹和更大直径的底盘。安装的时候只需要在被支撑件的底部对应位置预埋M6的内螺纹嵌件，不需要额外的紧固件，把支脚的螺纹柱对准嵌件旋入，调整到需要的高度就可以完成安装，不需要复杂的工具，后期维护更换也很方便，支脚磨损之后直接拧下来替换新的就行，不需要改动主体结构。另外塑料材质的选型一般用增强尼龙或者聚丙烯，兼顾韧性和耐磨性，日常使用中不会因为轻微的碰撞出现碎裂，长期接触地面也不容易被磨损，耐普通的 household 污渍，清洁的时候直接擦拭就可以，不会出现生锈、腐蚀的问题，比金属支脚的日常维护成本低很多。

　　实际建模的时候，要注意螺纹部分的收尾处理，不要把螺纹做到和底盘衔接的根部，要留2到3毫米的光杆过渡段，避免旋合的时候螺纹末端和嵌件出现干涉，也能提升根部的结构强度。底盘的边缘做了小的倒角，没有锋利的边缘，避免安装和挪动的时候划伤操作人员或者地面。整个零件没有复杂的曲面，都是规则的回转体特征，建模的时候用旋转特征加螺纹修饰就能完成，但是细节处的圆角、壁厚过渡、螺纹收尾这些地方如果处理不到位，实际生产或者装配的时候就会出问题，这也是这类小五金件建模最考验工程师经验的地方，不能因为零件小就忽略结构合理性的校验。
