2020铝型材直角加强连接角件

　　在工业铝型材框架搭建场景中，直角连接部位的刚性直接决定整台设备机架、防护围栏或是工作台的整体抗形变能力，这款适配2020系列欧标铝型材的加强角件，就是针对型材直角拼接处的受力薄弱点设计的连接构件。日常做小型自动化设备的外围护架、桌面式工装的支撑框架、或是物料周转料架的转角拼接时，很多新手会直接用螺栓配合内置角槽连接件做直连，这种连接方式在承受垂直于拼接面的侧向载荷时，很容易因为型材槽口的局部应力集中出现连接松动，尤其是设备运行过程中存在持续振动的工况下，螺栓预紧力衰减后框架会出现肉眼可见的晃量，而这款带加强筋结构的角件，相当于在两个垂直排布的型材外侧额外增加了三角支撑结构，能把转角处的剪切力、倾覆力矩均匀分散到两个型材的安装面上，大幅提升连接节点的抗扭、抗弯折性能。

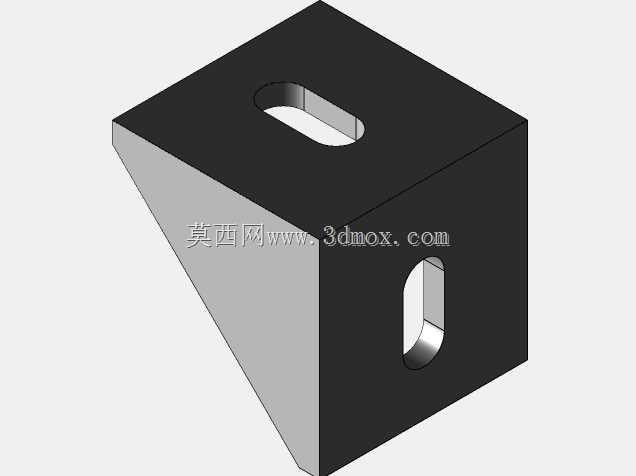

　　从结构设计逻辑来看，这款角件采用了一体化压铸成型的直角基体，两个互相垂直的安装面分别贴合2020铝型材的外侧壁面，转角位置设置了连续的三角加强筋，筋板厚度与安装面壁厚保持一致，避免筋板与基体衔接处出现应力集中导致的断裂风险。两个安装面上的安装孔都采用了长圆孔设计，这种孔型的设计初衷是抵消型材切割下料时的长度公差、以及型材端面铣削加工的垂直度误差，现场装配时不需要反复修挫型材端面来适配安装位置，只需要将角件贴紧型材外侧，将T型螺栓从型材槽口滑入对应位置，穿过角件的长圆孔后锁紧螺母即可，长圆孔预留的调节余量可以覆盖±1.5mm的安装偏差，大幅降低现场装配的对位难度。

　　安装边界方面，这款角件完全适配截面尺寸20mm×20mm的标准工业铝型材，角件的两个安装边宽度与型材外侧面宽度完全匹配，安装后不会突出型材的外轮廓，不会影响后续在型材外侧安装门板、亚克力防护板或是其他外挂附件。角件的内转角位置做了R0.8mm的避空倒角，刚好可以避开铝型材挤出成型时自带的外角R角，保证两个安装面能够完全贴紧型材壁面，不会因为型材外角的圆弧导致角件安装后出现翘起、贴合不实的问题。实际选型时需要注意，这款角件配套的T型螺栓需要适配2020型材的6mm槽宽，螺栓长度选择8mm即可，过长的螺栓会顶到型材槽底，导致锁紧时无法将角件完全压合在型材表面。

　　在实际应用场景中，这类角件除了用于常规的型材框架直角拼接，还可以用于型材框架的脚轮安装支撑、型材与地面脚杯的连接转接、以及框架上外挂小型模组、传感器安装板的加强固定。比如在桌面式点胶机、小型皮带输送机的机架搭建中，设备上部的运动模组运行时会产生持续的往复惯性力，仅靠型材内置连接件很难保证长时间运行后框架的精度保持性，在每个转角外侧加装这种加强角件后，框架的整体固有频率会得到提升，能有效避免运动部件运行时引发的框架共振，保证设备运行的稳定性。在做物料存放的层架搭建时，层板支撑部位的型材转角如果仅靠内置连接件，长期存放重物后转角处会出现下挠变形，加装这种角件后可以将层板的载荷通过角件传递到竖向支撑型材上，大幅提升层架的承重能力。

　　从建模细节来看，这款角件的所有安装孔边缘都做了0.5mm的倒角处理，既可以去除压铸成型后的飞边毛刺，避免装配时划伤操作人员，也能在螺栓穿入时起到导向作用，提升装配效率。加强筋与安装面的衔接位置全部采用圆角过渡，避免压铸过程中出现缩孔、冷隔等成型缺陷，同时也能减少应力集中，提升角件的整体抗冲击性能。角件的两个安装面平面度控制在0.1mm以内，保证安装后与型材表面的贴合面积达到90%以上，避免因为贴合面存在间隙导致锁紧后角件出现内应力，长期受力后出现开裂问题。
