斜轴式轴向柱塞液压马达结构设计

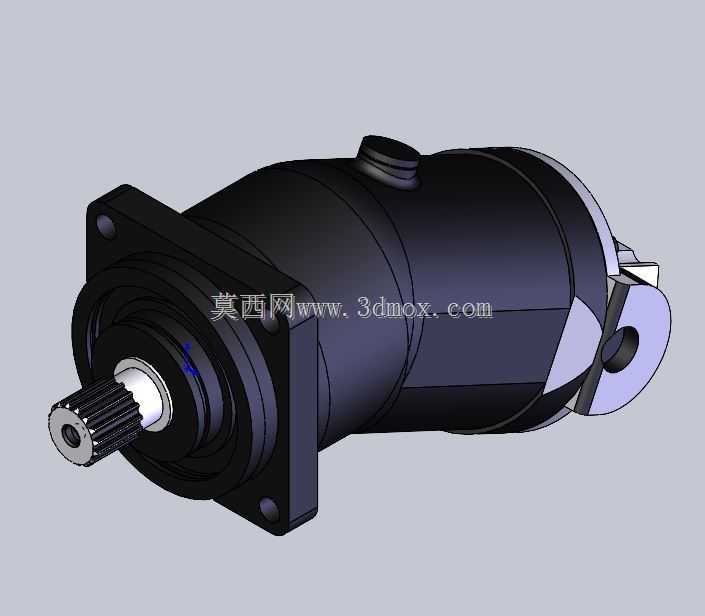

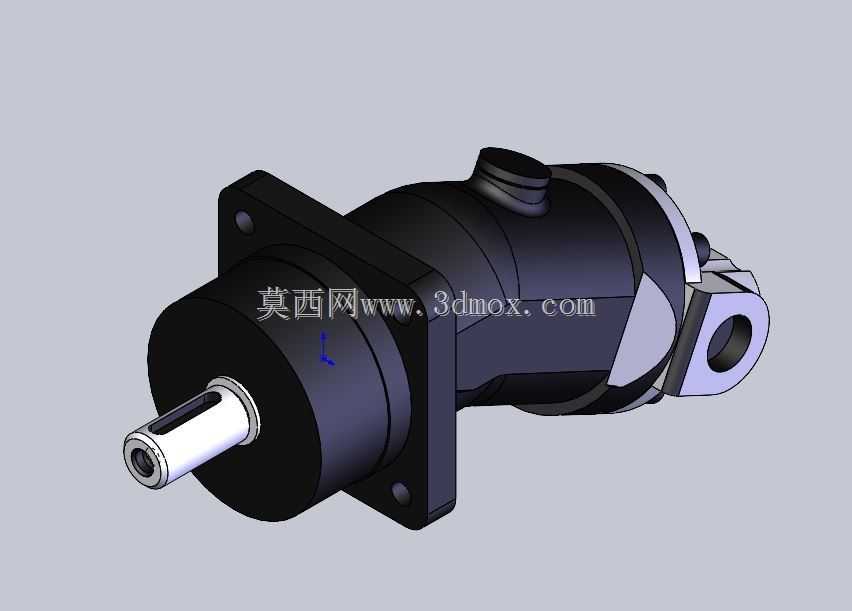

　　在工程机械、矿山设备、重型冶金装备的液压传动回路里，这类斜轴式轴向柱塞液压马达是把液压能转换为旋转机械能的核心执行元件，常被布置在行走机构、回转机构、卷扬机构的动力输出端，适配高压、大扭矩、频繁正反转的工况，相比齿轮马达、叶片马达，它的容积效率更高，低速稳定性更好，能在负载波动较大的场景下保持稳定的扭矩输出。从结构设计逻辑来看，这款马达采用法兰式安装接口，前端的方形安装法兰带四个对称布置的安装孔，安装时可以直接贴合设备的安装支座面，通过螺栓实现刚性固定，能承受径向与轴向的复合载荷，适配行走减速机、回转减速机的输入端连接需求。输出端采用花键轴结构，花键的齿形参数经过匹配设计，能传递更大的扭矩，避免平键连接在重载冲击下出现键槽压溃、

　　键体剪切失效的问题，轴端的中心孔既可以作为加工时的定位基准，也能在装配时作为工艺孔使用，方便输出轴与被驱动部件的对中找正。马达的缸体与输出轴呈一定倾角布置，这种斜轴结构相比斜盘式柱塞马达，柱塞的侧向力更小，摩擦损失更低，允许的工作压力更高，柱塞组件在缸体内做往复运动的同时随缸体旋转，通过配流盘实现高低压油的切换，持续输出旋转扭矩。壳体采用分段式结构设计，前段法兰壳体承担安装定位与输出轴支撑的作用，中段壳体容纳缸体、柱塞、回程盘等核心运动部件，顶部的油口为进出油口，通过切换进出油的方向就能实现马达的正反转控制，壳体的壁厚经过强度校核，能承受额定工作压力下的油压载荷，同时预留了密封沟槽，安装对应规格的O型圈与轴用旋转密封，

　　防止液压油外泄同时阻挡外部粉尘、水汽进入马达内部。在实际选型匹配时，需要重点关注安装法兰的止口尺寸、输出花键的参数、油口的连接螺纹规格，确保和主机的安装边界完全匹配，避免出现安装干涉的问题；这款马达的外形轮廓为圆柱加前端方形法兰的结构，整体轴向尺寸紧凑，径向尺寸控制合理，能在空间受限的设备安装舱内布置，不需要额外预留过大的装配空间。设计建模过程中，对运动部件的配合间隙做了合理设定，柱塞与缸体孔的间隙既保证柱塞能灵活往复运动，又能控制泄漏量在允许范围内，输出轴与轴承的配合采用基孔制过渡配合，保证支撑刚度的同时方便装配拆卸，配流盘与缸体端面的贴合平面度要求较高，建模时对该配合面的形位公差做了对应标注，确保实际加工后能实现可靠密封，

　　减少容积损失。这类液压马达还常被用在船舶甲板机械、石油钻采设备、重型机床的进给机构中，不同工况下可以通过调整排量参数适配不同的转速与扭矩需求，建模时完整还原了内部的柱塞、缸体、配流盘、传动轴、轴承、密封件等所有零部件的结构，装配关系完全按照实际产品的装配逻辑搭建，能直接用于液压系统的装配干涉检查、运动仿真，也能作为液压传动教学的演示模型，帮助设计人员理解斜轴式柱塞马达的工作原理与结构特点。在安装边界方面，前端法兰的安装孔中心距、止口直径、输出轴的伸出长度、花键的有效啮合长度、顶部油口的中心高度都做了精准还原，设计人员在做主机布置时，可以直接调用该模型核对安装空间，提前排查管路布置、部件干涉的问题，减少后续样机试制时的改造成本。马达尾部的结构设计考虑了泄油口的布置，能将马达内部的泄漏油引回油箱，避免壳体内部压力过高损坏密封件，整体结构没有多余的冗余设计，所有外部结构都服务于安装、连接、散热的实际功能，外壳的加强筋布置在受力较大的法兰与壳体连接位置，提升壳体的结构刚度，避免高压工作时壳体出现变形影响内部运动部件的正常配合。
