DIN127标准弹簧锁紧垫圈结构设计

　　在各类机械结构的螺纹连接副中，防松性能直接决定了设备长期运行的可靠性，尤其是在存在振动、交变载荷、温度循环变化的工况下，普通平垫圈无法提供足够的锁紧摩擦力，很容易出现螺纹副回转松脱的问题，轻则导致设备连接精度下降、异响，重则引发结构解体、安全事故。DIN127弹簧锁紧垫圈就是针对这类场景设计的标准防松连接件，适配M4到M52全系列公制外螺纹紧固件，覆盖了从小型电子设备机架、仪器仪表安装，到重型工程机械、输变电塔架、轨道交通车辆部件的绝大多数螺纹连接需求。

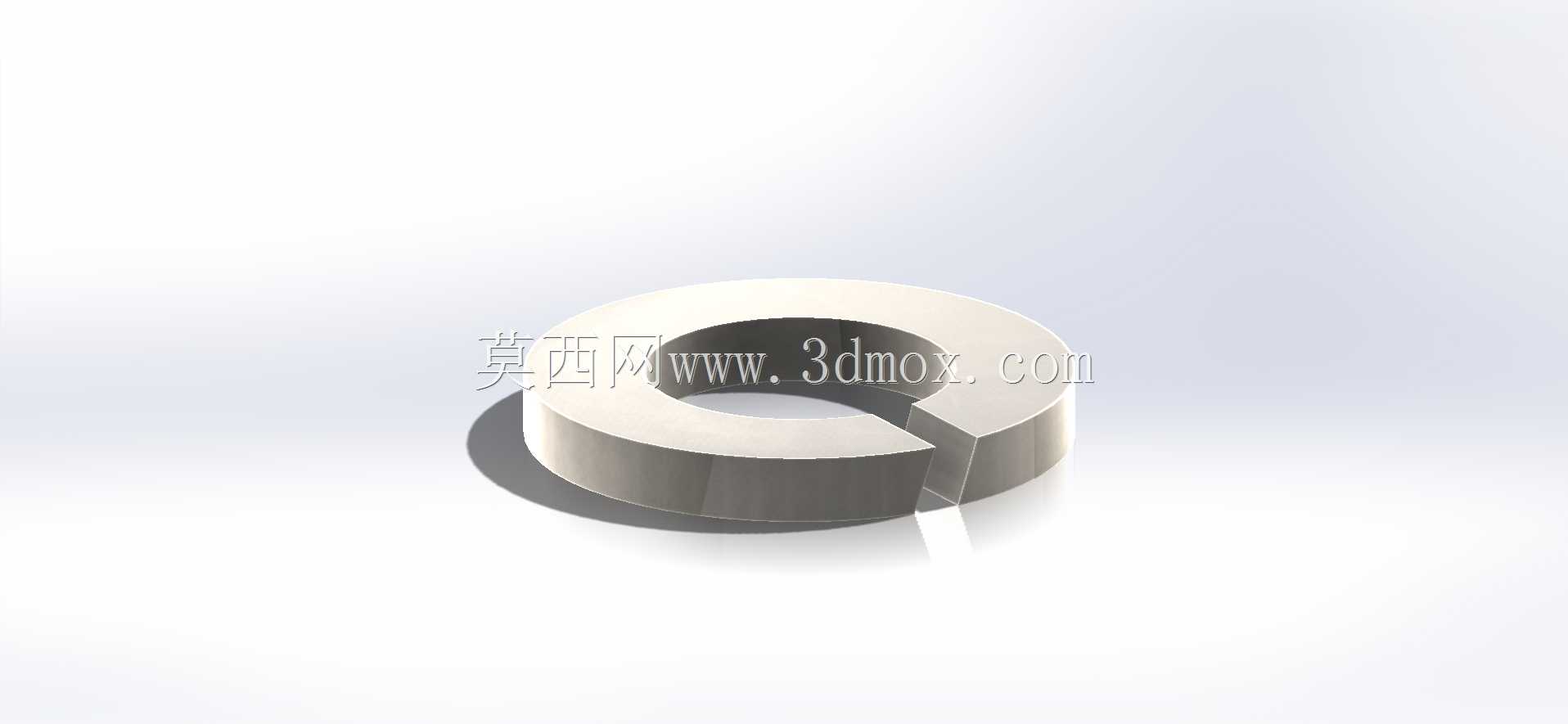

　　从结构设计逻辑来看，这款垫圈采用开口错位的环形结构，整体为环形冲压件，开口处的两个端面沿轴向错开一定角度，当配套的螺栓或螺母被拧紧时，垫圈受到轴向压紧力作用，开口的错位结构会被压平，此时垫圈自身的弹性恢复力会持续对螺纹副的两个配合端面施加轴向张紧力，让螺纹牙之间始终保持足够的摩擦阻力，阻止螺纹副在振动载荷下发生相对回转。和普通平垫圈相比，它不需要额外的防松结构配合，单独使用就能实现可靠的防松效果，安装效率远高于开槽螺母配合开口销、双螺母互锁等传统防松方案，也不会像螺纹胶那样存在固化等待时间、拆卸后残留胶层影响二次装配的问题。

　　在实际选型应用中，需要重点关注安装边界的匹配性：这款垫圈的内径尺寸对应配套螺纹的大径设计，安装时要保证垫圈能顺利套入螺杆，不会出现卡滞刮伤螺纹的情况；垫圈的外径尺寸略大于同规格平垫圈，设计安装沉孔或者连接面的避让空间时，要按照对应规格的垫圈外径预留足够的平面接触区域，避免垫圈边缘悬空导致压紧力不均，影响防松效果。垫圈的厚度和开口错位量经过标准化校核，在额定拧紧力矩下，垫圈被完全压平后不会出现塑性变形，拆卸后仍能保留大部分弹性性能，可满足多次重复拆装的使用需求，适合需要定期维护检修的设备连接部位。

　　从应用场景的适配性来说，在存在持续振动的设备比如振动筛、风机、泵体的机座连接中，搭配DIN127弹簧垫圈可以有效抵消振动带来的螺纹预紧力衰减；在户外服役的电力金具、通信塔架连接部位，它可以适应昼夜温差带来的热胀冷缩变形，持续维持螺纹副的预紧力，避免长期户外使用后连接件松动；在小型机电产品、家电产品的内部结构连接中，它的安装空间占用小，不需要额外调整连接结构的尺寸，就能提升产品的连接可靠性，降低售后维修率。

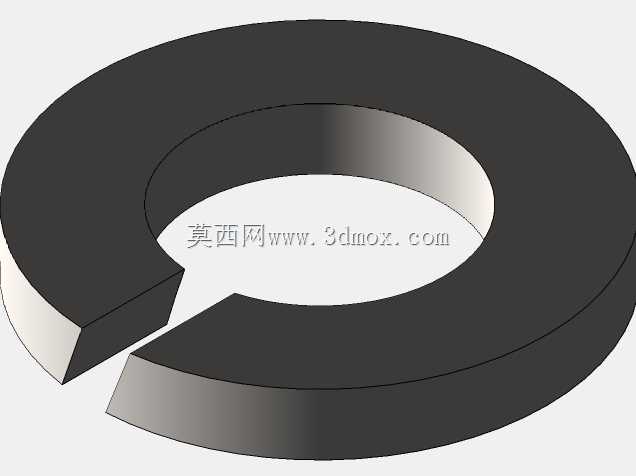

　　建模过程中需要重点还原几个关键结构特征：一是开口处的切口角度和错位高度，这个参数直接决定了垫圈的弹性恢复力大小，建模时要保证切口端面平整，错位量符合标准要求，避免出现结构干涉；二是垫圈的环形截面的圆角处理，垫圈的上下两个表面和内外径的交接处都有微小的冲压圆角，既可以避免安装时锐边刮伤被连接件的表面，也能减少应力集中，提升垫圈的疲劳寿命；三是整体的环形平面度，自由状态下垫圈的两个端面虽然存在轴向错位，但整体环形的平面度要控制在标准范围内，保证拧紧后整个环形面都能和被连接件、螺栓/螺母端面充分接触，压紧力均匀分布，不会出现偏载导致垫圈提前失效。

　　在装配验证环节，需要模拟实际拧紧过程的受力状态：当施加标准拧紧力矩后，垫圈开口完全闭合，两个端面处于同一平面，此时垫圈的弹性反力均匀作用在整个接触环面上，不会出现局部应力过大导致的垫圈压溃或者被连接件表面压痕过深的问题；当承受横向振动载荷时，垫圈提供的轴向张紧力能让螺纹副的摩擦力始终大于导致螺纹回转的切向力，实现持续防松。需要注意的是，这类弹簧垫圈不适合用在对连接刚度要求极高、不允许存在轴向弹性变形的精密定位连接场景，这类场景需要配合刚性锁紧件使用，而在绝大多数需要防松的普通机械连接场景中，DIN127弹簧锁紧垫圈是兼顾成本、可靠性、安装效率的最优选择之一。
