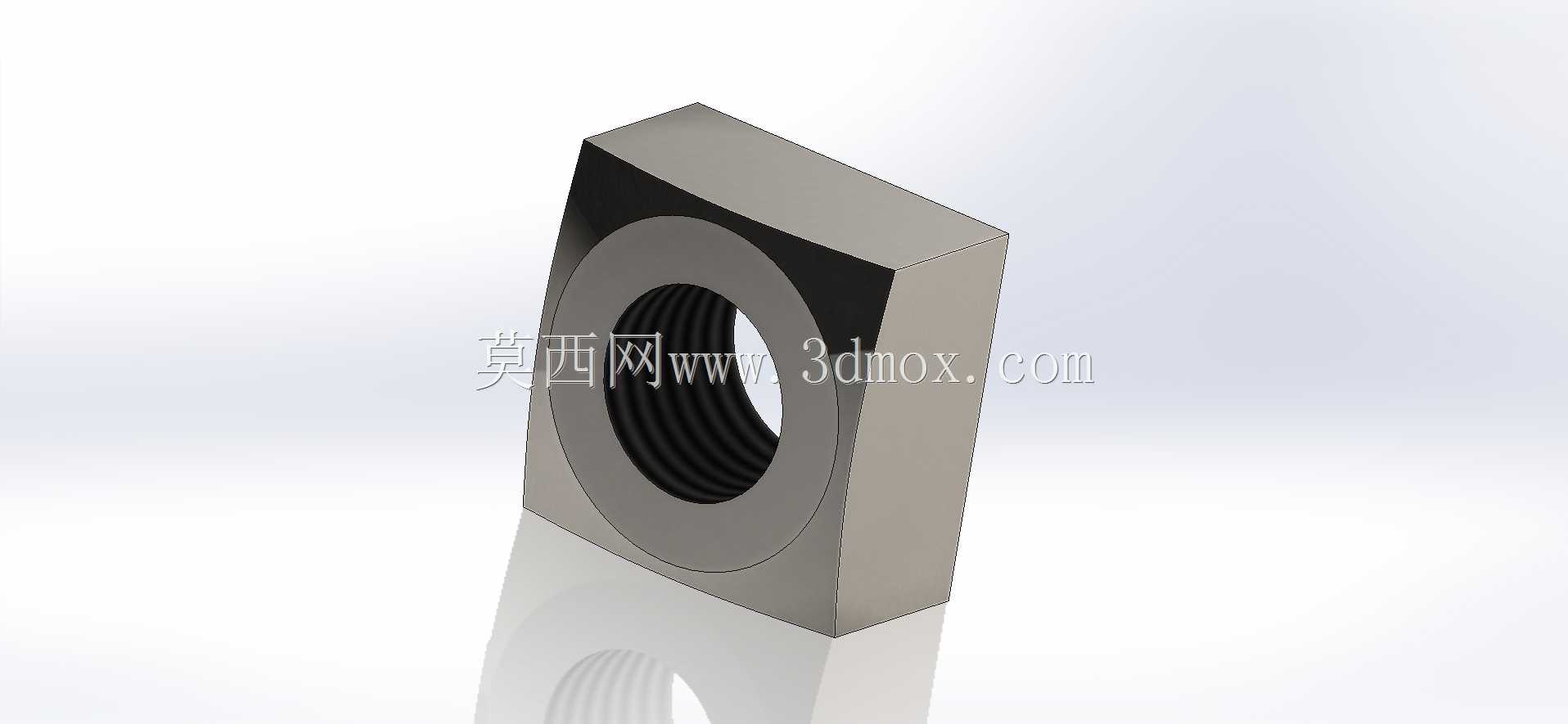

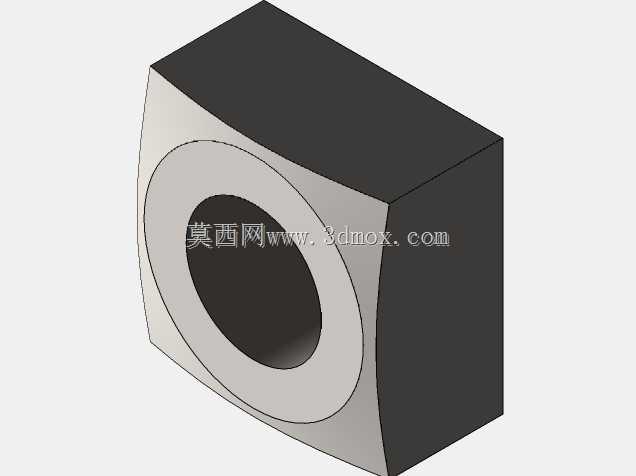

DIN557标准方形螺纹紧固件结构设计

　　在各类机械装配、工装夹具搭建、钣金框架连接场景中，方形螺母的应用占比始终不低，尤其是遵循DIN557标准的方形螺母，凭借其独特的外形结构，在很多受限安装空间内比六角螺母更具适配优势。不同于常规六角螺母依赖扳手在六个方向施加扭矩，方形螺母的四个直角边可以直接卡入对应型材的预置槽位内，安装过程中无需额外对螺母施加反向固定力，仅从螺栓端拧动即可完成锁紧，这一特性让它在铝型材框架组装、电气柜内部安装、通讯设备走线支架固定这类操作空间狭窄、无法从螺母侧伸入工具的场景中，能大幅提升装配效率。

　　从功能特性来看，DIN557方形螺母的螺纹规格覆盖M5到M16区间，不同规格对应的方形本体边长、厚度都有严格的尺寸边界，比如小规格M5型号的方形边长仅8mm左右，厚度4mm，适合轻薄钣金件之间的连接，不会因为螺母本体过大突出安装面影响后续外装件的贴合；而M16这类大规格型号，方形边长可达24mm，厚度13mm，承载能力足以应对重型机架、工装夹具的承重连接需求，拧紧后接触面的压应力分布更均匀，不容易出现因为接触面过小导致的钣金凹陷、连接松动问题。它的内螺纹采用标准公制粗牙设计，和同规格的全螺纹螺栓、内六角螺钉、外六角螺栓都能实现通用配合，不需要定制特殊规格的配套紧固件，选型替换的成本很低。

　　设计这类方形螺母的时候，首先要保证的是四个侧面的平面度与相邻面的垂直度，一旦侧面存在倾斜或者角度偏差，卡入型材槽位后就会出现卡滞、无法顺畅滑动调整位置的问题，尤其是用于铝型材槽内的安装场景，螺母需要能沿着槽道自由滑动到指定安装点位，侧面的尺寸公差必须控制在合理范围内，既要避免间隙过大导致螺母在槽内晃动、拧紧时跟转，也要避免间隙过小导致滑动阻力过大，装配时无法快速对位。其次是螺纹孔与方形本体的同轴度，要是螺纹孔偏心，螺栓穿入后会出现别劲问题，不仅拧紧扭矩会异常增大，长期受交变载荷的情况下，螺纹副的受力会集中在单侧牙型上，很容易出现滑牙、螺母开裂的失效情况。

　　从安装边界来看，这类方形螺母的适用场景有明确的适配范围，它不适合用于需要频繁拆卸、外露要求美观的装饰性连接场景，因为方形本体的棱角比较分明，外露后容易剐蹭操作人员或者线缆，通常都是隐藏在型材槽内、工件沉孔内部或者两个被连接件的夹层之间使用。在设计配套的安装结构时，需要预留的螺母放置空间要比螺母实际对边尺寸大0.2-0.5mm，方便螺母顺利放入，同时如果是用于需要调整位置的滑动连接场景，对应的槽道宽度要和螺母的方形边长做匹配，保证螺母不会在槽内发生转动，否则就失去了方形螺母防跟转的核心优势。另外在表面处理的选型上，普通场景下采用镀锌处理即可满足基础防锈需求，在潮湿、有腐蚀介质的使用环境中，可以选择304不锈钢材质的型号，不需要额外做表面处理就能具备不错的抗腐蚀能力，适合户外通讯设备、食品加工机械这类有防锈要求的装配场景。

　　很多结构设计人员在选型时容易忽略方形螺母的厚度参数，实际上不同厚度对应的锁紧后螺纹啮合长度有直接区别，比如在连接厚度较薄的钣金件时，如果选用过厚的螺母，螺栓拧入后螺纹啮合长度过长，会导致螺栓端部突出螺母过多，干涉到其他内部组件；如果选用过薄的螺母，螺纹啮合牙数不足，在受冲击载荷或者振动载荷的场景下，很容易出现螺纹脱开的连接失效问题，所以选型时需要根据被连接件的总厚度、螺栓的旋入长度，匹配对应厚度的螺母型号，保证螺纹啮合牙数在5-8牙的合理区间，兼顾连接强度和安装空间的利用率。
