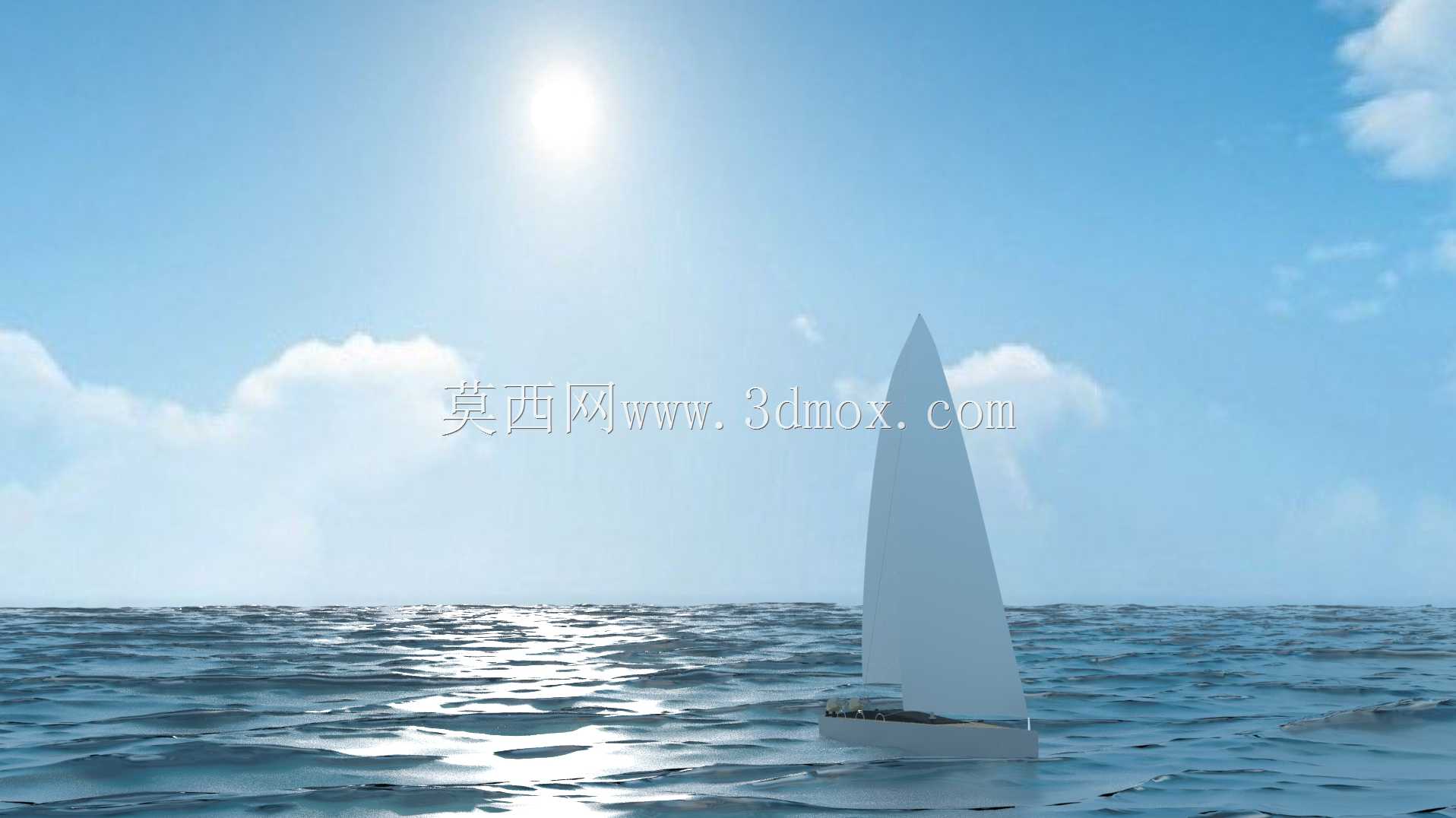

单体风帆式水面航行小艇三维结构

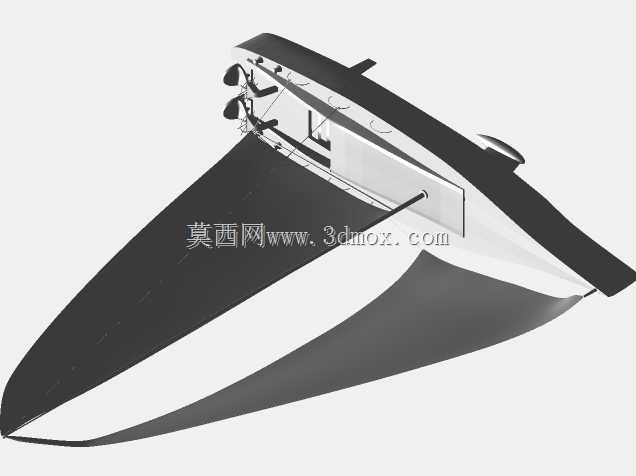

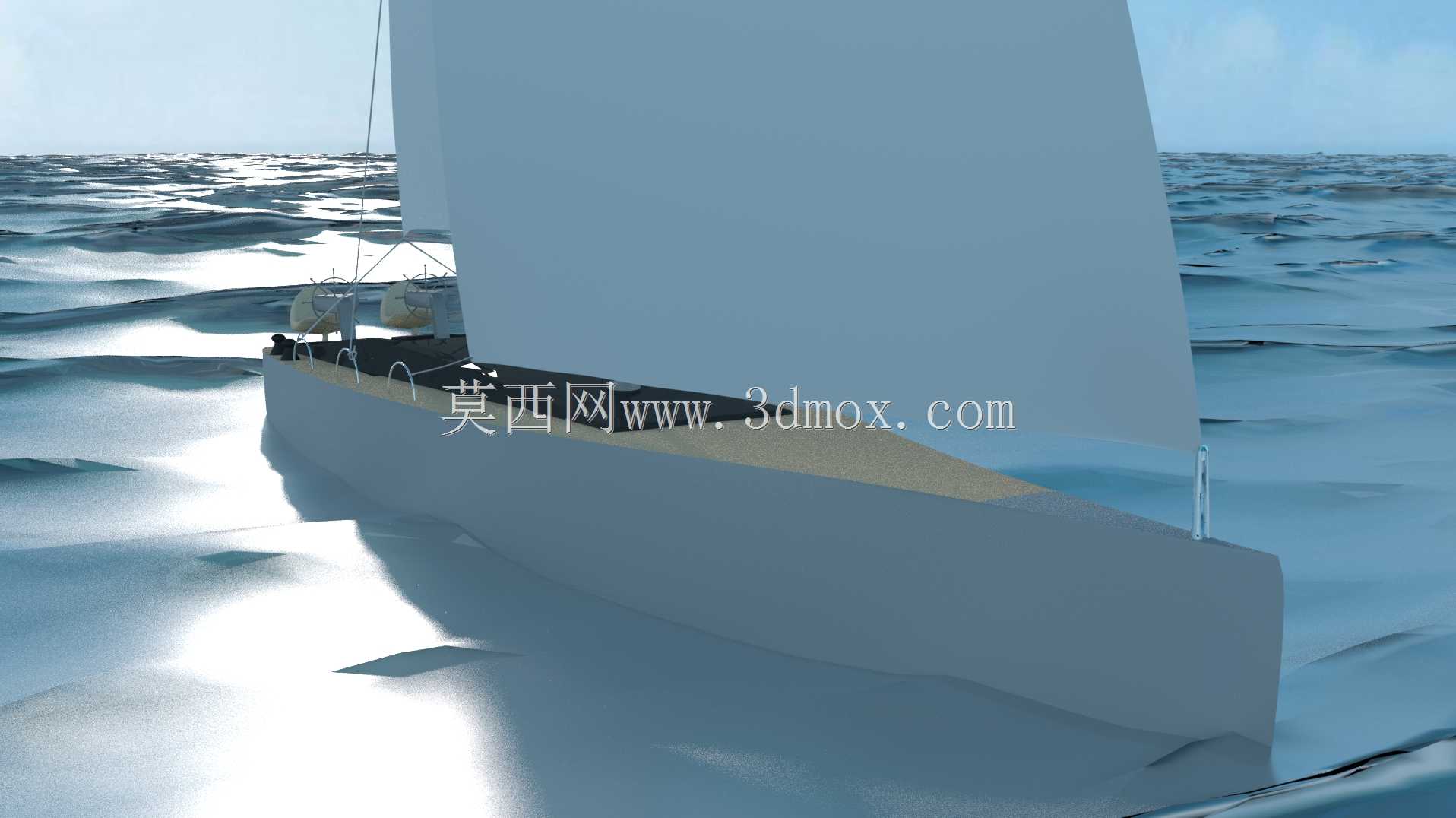

　　这款单体风帆小艇的结构设计，核心围绕近岸休闲航行、静水水域教学演示两类核心场景展开，没有照搬竞赛类帆船的极致轻量化思路，反而在结构冗余度上做了针对性调整，适配非专业操作者的使用需求。从整体布局来看，船体采用窄V型艏部搭配宽平艉部的线型，艏部入水角控制在22度左右，航行时能有效破开表层浪涌，减少迎浪航行时的拍击震动，艉部的宽平设计则预留了足够的安装平面，后续可根据使用需求加装小型电动辅助推进单元，或是挂载储物箱、救生设备固定架，不会破坏原有船体的水动力平衡。风帆部分采用单三角帆构型，没有设置复杂的多帆索具系统，帆面与桅杆的连接采用快拆式卡扣结构，日常存放时可以在三分钟内完成帆面拆卸，降低收纳时的空间占用，桅杆底部与船体甲板的连接座设计了嵌入式限位结构，能承受6级侧风下的帆面拉力，不会出现桅杆根部应力集中导致的甲板开裂问题。

　　从安装边界来看，船体总长度控制在3.2米，型宽1.1米，空载状态下吃水深度仅0.25米，哪怕是水深不足半米的近岸浅滩、城市景观河道都能顺利通行，不会出现触底搁浅的问题。甲板表面做了一体化的防滑纹理设计，站立区域的边缘设置了高度80毫米的挡水边，航行时溅上甲板的水会顺着艉部的排水孔直接排出，不会在甲板面积水影响操作者站立稳定性。船体内部的浮力舱采用分舱设计，艏部、艉部以及座椅下方都设置了独立的封闭浮力腔，哪怕其中一个舱室出现破损进水，剩余浮力依然能支撑整船加上两名成年人的重量浮在水面，满足近岸航行的基本安全要求。

　　设计过程中特意规避了传统木质帆船易腐、维护成本高的问题，整体结构适配滚塑成型或是玻璃钢糊制的加工工艺，船体外壳的壁厚统一控制在5毫米，加强筋沿着船体肋骨方向布置，既不会因为壁厚过大增加整船重量，也能保证船体靠岸时碰撞礁石、硬质堤岸不会出现壳体破损。帆面的受力点做了局部加厚处理，对应索具的连接位置都预埋了不锈钢衬片，长期受拉力作用也不会出现帆面撕裂的问题。舵叶安装在艉部中线位置，采用插入式安装结构，水深较浅时可以直接向上提起舵叶，避免舵叶碰撞水底障碍物损坏，舵柄的操作角度设置了左右各35度的限位，防止大角度打舵时出现帆面失速、船体侧翻的风险。

　　不同于专业竞赛帆船需要多人配合操作的复杂索具，这款小艇的操控系统做了大幅简化，帆角调整的主索直接引到操作者座椅侧边，单手就能完成帆面迎风角度的调整，不需要在甲板上来回跑动调整索具，哪怕是没有接受过专业帆船培训的使用者，经过半小时的基础讲解就能独立操作航行。座椅位置设置在船体重心偏后100毫米的位置，操作者坐定后整船的纵倾角度控制在1度以内，不会出现艏部上翘或是艉部下沉的问题，航行时的水阻力能控制在较低水平，3级风况下就能达到4节左右的航行速度，完全满足近岸休闲航行、水上教学演示的使用需求。船体的所有外露金属件都采用316不锈钢材质，长期在高湿度、高盐度的水面环境下使用也不会出现锈蚀，日常维护只需要定期用清水冲洗帆面和甲板即可，不需要像传统木质帆船那样定期刷漆、补缝维护，大幅降低了后续的使用成本。
