双端电磁驱动液压泵结构设计

　　在中小型液压动力单元的选型场景里，这类双端配置电磁驱动组件的液压泵，常被用于工位夹紧工装、小型液压机具、移动式液压站这类对安装空间有严格限制的场合，相比传统单端驱动的同排量泵体，它的驱动端对称布局能抵消部分运转时的轴向窜动，降低泵轴端的密封件磨损速率，延长整套动力单元的维护周期。从实际功能来看，这款泵的额定工作压力覆盖6兆帕级工况，流量输出匹配每分钟千余转的输入转速，能够稳定输出25立方厘米每转的排量，满足单作用小缸径油缸的往复驱动需求，也可作为低压润滑系统的动力源，为设备导轨、齿轮啮合点提供定量的压力润滑油。

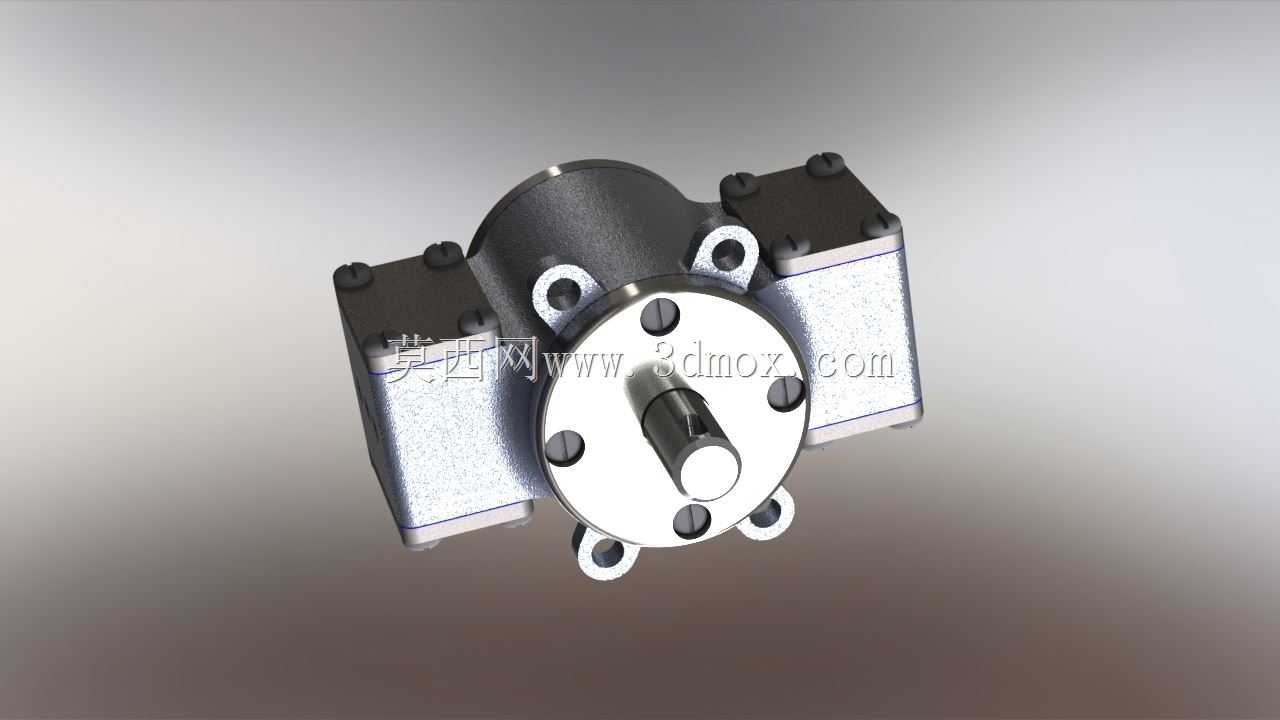

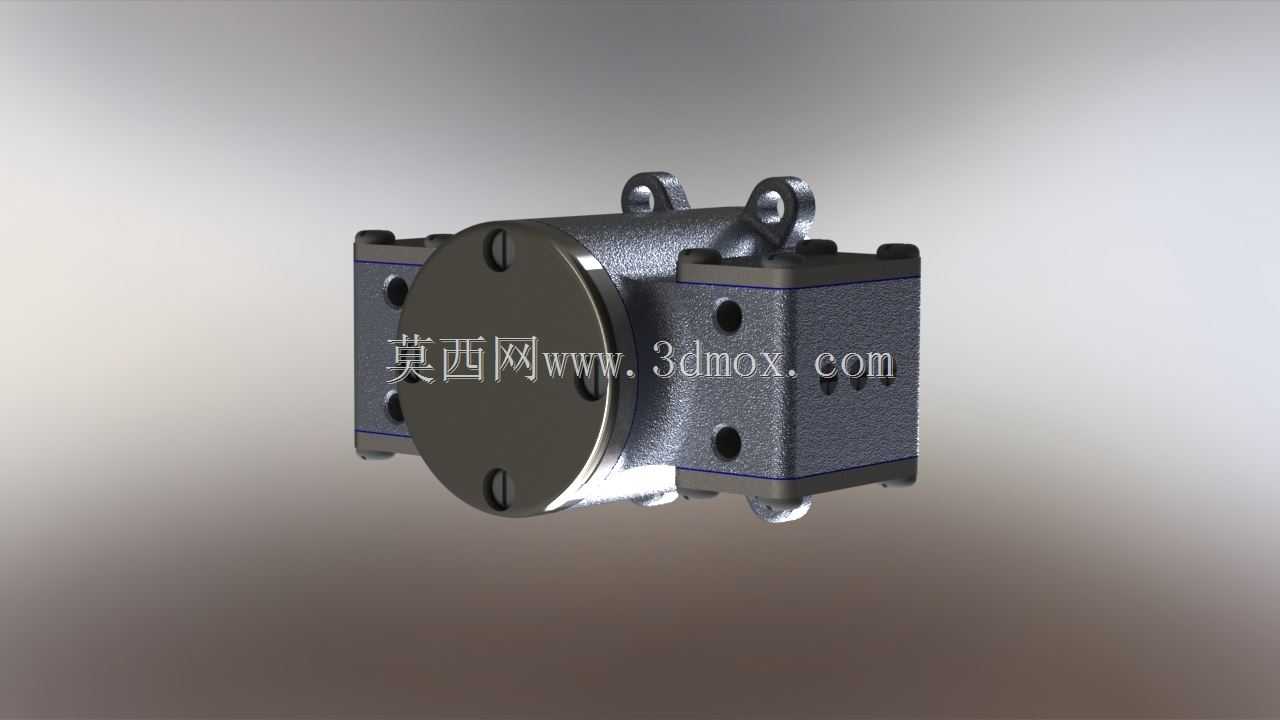

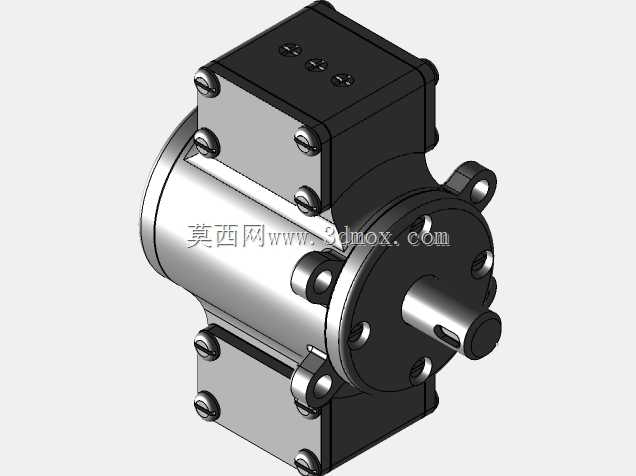

　　设计层面上，泵体采用中间法兰式安装结构，中心的圆形法兰盘预留了四个均布的安装通孔，安装时可直接通过螺栓贴合在安装基座的定位面上，法兰中心的输出轴采用短轴伸设计，轴端做了平键定位结构，既可以直接连接联轴器匹配驱动源，也能通过带轮结构实现远距离动力输入，轴伸长度控制在合理范围，避免长轴带来的挠度变形影响密封寿命。两侧的电磁驱动组件采用对称式布局，每个驱动模块都通过两颗内六角螺栓固定在泵体的侧端面上，结合面处预留了密封槽安装位置，可放置O型圈实现静密封，防止泵内液压油从结合面渗漏，驱动模块的外壳做了散热筋结构的简化设计，在连续运转工况下能通过外壳表面散发线圈产生的热量，避免电磁组件过热导致的吸力下降问题。

　　从安装边界来看，泵体的整体外轮廓以中心法兰为对称基准，两侧驱动模块的外伸长度一致，安装时不需要额外预留单侧的大尺寸操作空间，进出油口的位置设置在泵体的上下端面，油口采用标准管螺纹设计，可直接对接常用的液压油管接头，不需要额外制作过渡接头。泵体内部的配流结构采用端面配流设计，相比轴配流结构，它的容积效率更高，在低压工况下的内泄漏量更小，能够减少无用的功率损耗，配流盘的表面做了研磨处理，平面度控制在微米级，保证和转子端面的贴合度，降低运转时的磨损量。转子部分采用花键连接结构和泵轴联动，叶片槽的加工精度直接影响泵的输出流量脉动，设计时将叶片和槽的间隙控制在合理范围，既保证叶片能在槽内灵活滑动，又不会因为间隙过大导致内泄漏增加。

　　在实际应用选型时，需要注意这款泵的吸油高度不能超过行业通用的自吸上限，吸油管路要配置对应精度的吸油过滤器，避免油液里的杂质进入泵体内部刮伤配流盘和叶片表面，导致泵的容积效率快速下降。回油管路要直接接入油箱的液面以下，防止回油时产生的气泡被再次吸入泵内，引发气蚀问题，产生异常噪音和振动。安装时泵轴和驱动源的同轴度要控制在允许范围内，避免偏心带来的附加径向力损坏泵的轴承和轴封，初次启动前要向泵内注满液压油，防止干摩擦导致的内部零件快速磨损。

　　这款泵的结构设计兼顾了紧凑性和维护便利性，两侧的电磁驱动模块可以单独拆卸更换，不需要将整个泵从安装基座上拆下，就能完成驱动组件的检修和更换，降低现场维护的工作量。泵体的外壳采用铸铁材质，具备足够的刚性，能够承受额定压力下的内部油压作用力，不会因为壳体变形导致结合面渗漏或者内部零件卡滞。在三维建模过程中，所有的安装孔位、配合尺寸都按照实际加工公差进行了还原，装配体里保留了各个零件的配合约束关系，能够直接用于干涉检查、安装模拟，也可以导出工程图用于生产加工参考，对于做小型液压站设计、工装夹具动力配置的工程师来说，能够直接套用这个结构进行管路布局和安装空间校核，减少重复建模的工作量。
