通讯设备用插片式铝制散热结构件

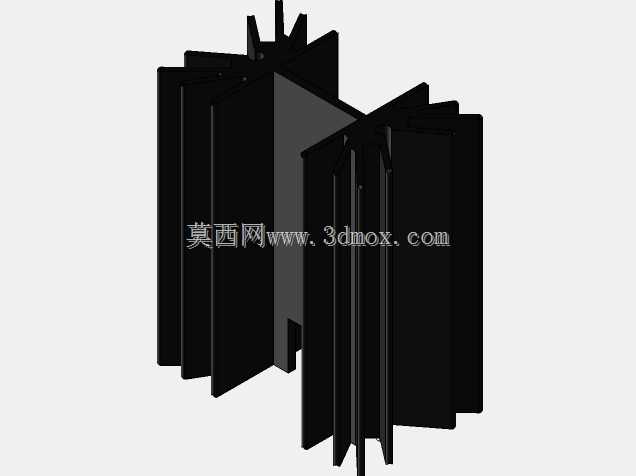

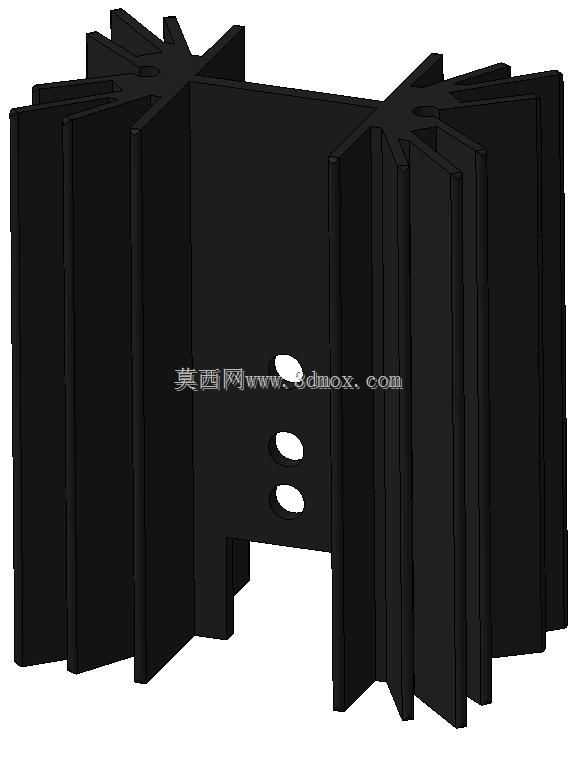

　　这款散热结构件主要面向小功率通讯终端、工控板卡类场景的功率器件散热需求，适配常见的TO系列封装功率管、整流桥等发热元器件的被动散热工况，在自然对流环境下即可满足器件结温控制要求，无需额外搭配强制风冷组件，能有效降低终端设备的运行噪音与整体功耗。从结构设计来看，整体采用对称式多鳍片布局，鳍片沿基座两侧呈放射状排布，相比等距平行鳍片，这种布局能在有限的安装空间内最大化拓展散热表面积，同时相邻鳍片之间预留了足够的空气流通间隙，避免鳍片过密导致的气流阻滞问题，保证热空气能顺利沿鳍片间隙向上散逸，提升自然对流的换热效率。基座部分预留了三个等距排布的圆形安装孔，孔位公差按照通用功率器件的安装间距设计，

　　可直接通过螺丝将散热件固定在PCB板或者器件安装支架上，安装孔周边做了局部加厚处理，避免锁附螺丝时基座出现应力变形，保证散热基座与发热器件表面的贴合度，降低接触热阻。鳍片的厚度经过优化，在保证铝型材挤压成型工艺可行性的前提下，尽可能做薄处理，既减少了整体材料用量控制自重，又能提升鳍片的热传导响应速度，当器件出现瞬时大功率发热时，热量能快速从基座传导到每一片鳍片表面，避免局部热量堆积。整体外形的长宽高边界控制紧凑，适配6s类小型通讯终端的内部安装空间，不会与周边的电容、接插件等板载元器件产生干涉，安装时无需对周边器件做额外避让调整，能直接适配现有成熟的板卡布局方案。从实际使用的工况适配来看，这款散热件的表面采用黑色阳极氧化处理，

　　相比裸铝材质，黑色氧化层能提升表面的辐射散热能力，在密闭或者空气流动性较差的设备壳体内，辐射换热占比提升的情况下，能进一步强化整体散热效果，同时氧化层也能提升铝材的耐腐蚀能力，在潮湿或者多尘的工业应用场景下，也能长期保持散热性能稳定，不会因为表面氧化锈蚀导致换热效率下降。设计过程中针对鳍片的根部做了圆角过渡处理，避免直角根部的应力集中问题，在铝型材挤压生产时能提升材料的流动成型性，降低生产过程中的废品率，同时也能避免安装过程中锐角划伤操作人员或者周边线材的绝缘层。基座与发热器件接触的平面做了平面度控制，整体平面度公差控制在0.1mm以内，安装时只需要涂抹薄薄一层导热硅脂，即可填充接触面上的微观间隙，不需要额外加装导热垫，

　　能进一步降低界面热阻，保证热量从器件到散热基座的传导效率。鳍片的排布角度经过多次热仿真优化，在设备竖直放置的常规使用状态下，鳍片间隙的走向与热空气上升的方向保持一致，能形成顺畅的烟囱效应，加速空气在鳍片间隙内的流动速度，相比水平排布的鳍片结构，同体积下自然对流的散热能力能提升15%左右。整体结构没有采用额外的拼接或者铆接结构，为一体挤压成型的铝型材件，不存在不同部件之间的接触热阻，长期使用也不会因为震动、冷热循环导致拼接处出现松动或者热阻上升的问题，可靠性更高，适合在有一定震动要求的车载通讯、户外通讯终端类场景使用。安装孔的位置设计兼顾了两种不同封装尺寸的器件安装需求，三个孔位的间距既适配单TO-220封装器件的双孔安装，也能覆盖双器件并排安装时的固定孔位，提升了散热件的通用适配性，减少了结构选型时的物料种类，能降低终端产品的物料管理成本。鳍片的边缘做了微小的倒角处理，没有尖锐的毛边，在自动化装配过程中不会卡滞吸嘴或者夹爪，能适配SMT或者波峰焊后的自动化组装工序，提升产线装配效率。
