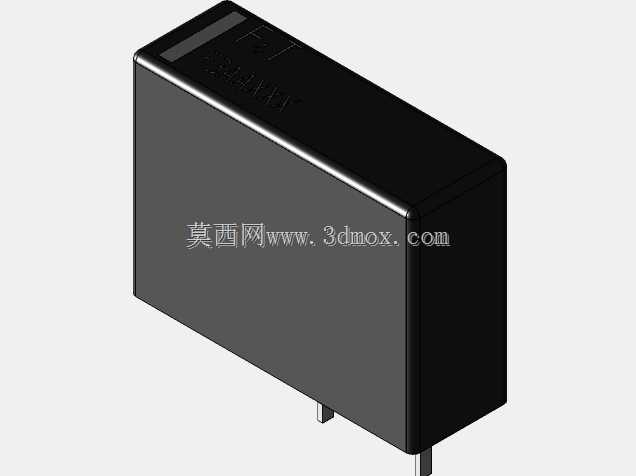

FTR-F3型1极信号继电器三维结构

　　在通讯终端、工业控制板卡、小型信号采集设备的电路设计环节，这类1极结构的信号继电器是板载控制回路里的核心切换元件，主要承担小电流信号回路的通断控制、弱电回路与强电驱动回路的电气隔离作用，避免前端控制芯片直接接入负载回路出现过流烧毁的问题。做这类元件的三维建模时，首先要对齐实际量产元件的安装边界，本体采用长方体塑封外壳结构，外壳表面预留了型号标识的丝印区域，建模时要还原外壳的拔模斜度与边角的圆角过渡，不能做成完全直角的规整方块，否则和实际注塑外壳的成型特征不符。引脚部分采用直插式排布，建模时要严格对应PCB封装的焊盘间距，引脚的伸出长度、截面尺寸都要匹配实际元件的参数，避免后续做PCB装配干涉检查时出现引脚穿板深度不对、

　　和焊盘错位的问题。这类继电器的触点额定配置为1A，属于小功率信号切换范畴，和功率继电器不同，它的触点间隙更小，动作行程更短，建模时不需要预留大尺寸的触点灭弧空间，本体整体尺寸控制在小型化板载元件的范畴，适合布置在密度较高的通讯类电路板上。从设计思路来看，这类继电器的外壳采用黑色阻燃PBT材质，建模时要还原外壳表面的哑光质感，顶部的白色标识条位置要和实物对齐，方便生产环节做型号识别与极性核对。安装方式采用波峰焊直插固定，引脚的根部做了轻微的加粗过渡，避免焊接时引脚受力断裂，建模时要把这个结构特征做出来，不能做成等截面的直针。在实际设备应用中，这类继电器常布置在通讯设备的信号切换回路、消费电子的电源控制回路、小型工控板的IO输出回路里，

　　做整机结构设计时，要在继电器本体上方预留至少2mm的操作空间，方便后期维修更换，同时本体周边3mm范围内不要布置过高的元件，避免插件时出现工装干涉。建模过程中，要注意本体底部和PCB表面的间隙控制，实际元件贴板焊接后，外壳底部和PCB板面之间有0.3-0.5mm的间隙，用来容纳焊锡堆积与助焊剂残留，建模时不能把外壳底面和PCB基准面完全贴合，否则不符合实际装配状态。另外，这类继电器的动作方向是垂直于PCB板面的，内部衔铁的动作行程在建模时不需要做拆分展示，但要保证外壳的内部空腔尺寸和实际内部组件的体积匹配，不能出现外壳壁厚过薄或者内部空间不足的结构矛盾。外壳的侧壁厚度控制在0.8mm左右，符合小型塑封电器元件的常规壁厚设计，

　　既可以保证外壳的结构强度，也能控制整体元件的重量，减少PCB板的承重负担。在做整机结构的干涉检查时，要注意继电器本体和周边接插件、电容、电阻等元件的安全间距，尤其是带高压的回路周边，要保证继电器的塑封外壳有足够的爬电距离，建模时可以把外壳的外轮廓作为安全间距检查的基准面，方便结构工程师快速核对布局合理性。这类小型继电器的重量很轻，单只重量在5g以内，在有振动要求的设备场景下，不需要额外增加固定支架，依靠引脚的焊接强度就可以满足常规振动工况的固定要求，建模时不需要额外设计固定耳或者安装孔结构，完全还原直插元件的原生结构即可。
