穿心式方壳电流互感器结构设计

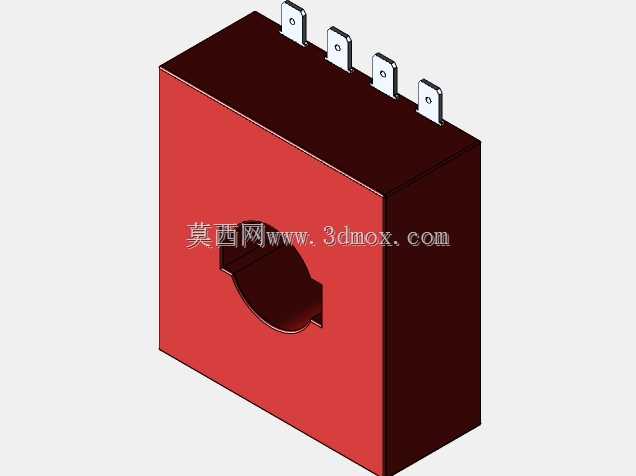

　　这款穿心式电流互感器主要应用于低压配电系统、工业控制柜、电机驱动回路的电流采样与继电保护场景，实际工况中承担将主回路大电流按固定变比转换为标准小电流信号的作用，为后续计量仪表、保护装置提供可靠的采样输入，同时实现主回路与二次控制回路的电气隔离，避免高压串入控制侧损坏弱电器件。从结构设计来看，整体采用方正封闭壳体结构，主体外壳采用红色绝缘阻燃材质，顶部设置四个带安装孔的金属接线端子，用于二次侧信号输出的接线固定，端子采用插片式结构，适配常规冷压接线端子的压接安装，接线后接触电阻小，抗振动能力强，适合工业现场的复杂安装环境。壳体正面预留圆形穿心窗口，窗口边缘做了圆弧过渡处理，避免穿入主回路母排或者电缆时划伤线缆绝缘层，

　　窗口尺寸适配常规单根母排或者多根电缆并行穿过的安装需求，母排穿过窗口后无需额外固定互感器本体，可依托母排自身结构完成初步定位，再通过壳体侧边的安装孔完成最终固定，安装边界适配标准35mm导轨安装或者螺丝直接固定在安装板上两种方式，适配不同柜型的安装需求。设计过程中优先考虑了绝缘性能与电磁屏蔽的平衡，壳体内部环绕穿心窗口设置环形铁芯，二次绕组均匀绕制在铁芯上，外部通过绝缘封装材料填充固定，避免绕组在长期使用过程中出现位移、受潮等问题，方正的外壳结构在批量生产时便于模具开模，壳体拼接处采用卡扣加密封胶的结构，既提升装配效率，也能满足常规工业环境的防尘防护要求。顶部四个接线端子的间距符合电气安全爬电距离要求，

　　不同端子之间设置凸起的绝缘隔筋，避免接线后出现飞弧、短路问题，端子金属部分采用镀锡处理，抗氧化能力强，长期运行接触稳定性好。实际选型使用时，可根据主回路额定电流匹配对应变比的型号，穿心窗口的尺寸决定了可穿过的母排最大规格，方正外形在柜内安装时不会占用过多冗余空间，可紧贴其他电气元件布置，提升柜内空间利用率，外壳的绝缘材质可耐受常规工业环境的温度、湿度变化，不会出现壳体开裂、绝缘性能下降的问题。
