这款KBPC5010方形整流桥的三维建模,完全参照实物量产器件的安装与结构尺寸还原,建模过程中优先考量了电子装联环节的实际适配需求,没有做多余的艺术化修饰,所有结构特征都对应器件实际的功能与装配要求。从实际应用场景来看,这类方形整流桥是交流转直流整流回路里的核心功率器件,常见于工业开关电源、直流电机驱动前端、大功率充电机、逆变焊机输入侧、工控设备电源模块等场景,承担着将工频交流电整定为脉动直流电的核心作用,相比分立二极管搭建的整流电路,集成式桥堆能大幅缩小PCB占用面积,减少分立器件的焊接点位,降低批量生产时的装配差错率,提升电源回路的整体可靠性。

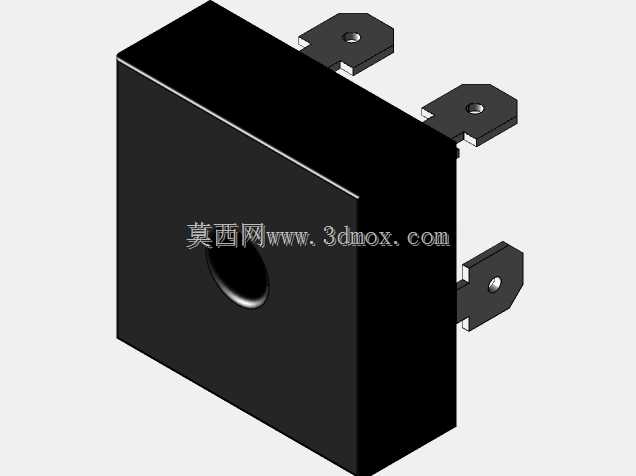

建模时首先还原的是器件的黑色环氧封装主体,主体为方正的立方体结构,正面预留的圆形安装孔是建模时重点校准的特征,这个孔位用于通过螺丝将桥堆固定在散热器表面,孔位的深度、孔径完全匹配常用的M3/M4固定螺丝规格,封装主体的边角做了微小的倒角处理,对应实际器件注塑成型时的脱模圆角,避免建模时出现完全直角的理想化结构,导致后续装配干涉检查出现误判。四个引出引脚的结构是建模的另一核心部分,引脚采用扁平方形带安装孔的结构设计,区别于直插式小圆脚桥堆,这种扁引脚既可以直接插入PCB对应孔位进行波峰焊接,也可以通过接线端子直接压接大规格导线,适配大电流工况下的载流需求;建模时严格还原了每个引脚的伸出长度、引脚间距、引脚自身的厚度与宽度,以及引脚端部固定孔的位置与孔径,确保导出的模型可以直接用于PCB封装库的匹配校验,也能用于整机结构设计时的安装空间校核,避免实际生产时出现引脚与周边元器件干涉、孔位对不上的问题。
从设计思路上,整个模型采用实体建模方式构建,封装主体与四个引脚分别为独立实体,可直接拆分用于后续的热仿真分析,比如给封装主体赋予环氧材料属性、引脚赋予铜镀锡材料属性后,就能直接导入热仿真软件,模拟不同负载电流下桥堆的温升情况,辅助设计师评估散热器选型是否合理。建模时特意还原了引脚与封装主体衔接处的微小凸台结构,这个位置是实际器件封装时引脚与环氧塑封料的结合部位,虽然尺寸很小,但在做整机安规距离校核时,这个凸台的轮廓会影响爬电距离的计算,因此没有做简化省略。
在安装边界的还原上,模型完整保留了器件的所有外部干涉特征:封装主体的总宽度、总高度、引脚伸出后器件的总长度都严格参照实物尺寸,安装孔的中心到各引脚的位置公差也按照器件手册的标称公差范围做了对应,结构设计师在做电源板布局时,可以直接将该模型导入装配体,校核桥堆安装后与周边电容、散热器、外壳的安全距离,尤其是在小体积电源设计中,这类功率器件的安装空间往往非常紧凑,精准的三维模型能有效减少打样后的结构修改次数。另外,模型的引脚折弯角度完全按照器件出厂的成型状态还原,没有做拉直处理,设计师可以直接根据引脚的实际形态,设计PCB上的焊盘位置与过孔尺寸,也能评估引脚焊接后的应力情况,避免长期使用后引脚出现虚焊、断裂的问题。
从功能特性对应的结构设计来看,这款桥堆的方形封装本身就是为大电流工况优化的,平整的背面可以完全贴合散热器平面,相比圆形桥堆接触面积更大,散热效率更高,建模时特意将封装背面做了完全平面的处理,没有添加多余的纹理或凹凸,方便后续在装配体中添加散热器模型时直接做面配合,模拟实际安装时的贴合状态。四个引脚的排布按照交流输入、直流正输出、直流负输出的标准桥堆引脚定义排布,对应位置的引脚标识虽然没有在模型上做刻字处理,但引脚的相对位置完全准确,设计师可以根据排布逻辑快速对应引脚功能,不需要额外对照手册核对引脚顺序。
