12mm绿色带灯金属防破坏按键开关结构

　　在工业控制设备、户外公共终端、安防装置这类需要长期暴露在复杂操作环境下的场景里，操作按键的抗破坏能力直接决定了整套设备的运维成本与运行稳定性，这类12mm直径的金属防破坏开关，正是为了应对非规范操作、外力磕碰、意外触碰这类极端使用工况设计的操作元件。从结构设计逻辑来看，这款开关采用全金属外壳作为主体承载结构，外露的操作头部做了圆弧收边处理，既避免了尖锐边角在操作过程中划伤操作人员，也能在受到侧向外力冲击时，将冲击力顺着安装螺纹的方向均匀传导到设备安装面板上，避免外力直接作用在内部的触点结构上造成失效。开关的安装直径设定为12mm，属于行业内通用的小尺寸安装规格，对应的面板开孔尺寸可以直接匹配现有标准开孔模具，

　　不需要在设备面板加工阶段单独定制开孔刀具，能有效降低面板加工的工艺成本，安装时通过配套的金属锁紧螺母从面板背面紧固，拧紧后可以实现IP67级别的面板前端防护，能够阻挡日常的粉尘飞溅、短时间淋水甚至轻度的液体泼溅，完全适配户外机柜、自助服务终端这类没有额外防护结构的安装场景。开关的操作行程做了优化设计，按动时的反馈力度设定在适中区间，既不会因为力度过轻导致误触发，也不会因为按动阻尼过大造成操作疲劳，内部触点采用自清洁结构设计，每次按动的过程中动触点会和静触点产生微小的相对滑动，磨掉触点表面可能形成的氧化层，保证在长期使用后依然能保持稳定的导通性能，不会因为触点氧化造成接触不良的故障。带灯版本的设计将发光元件布置在按键头部的环形区域，

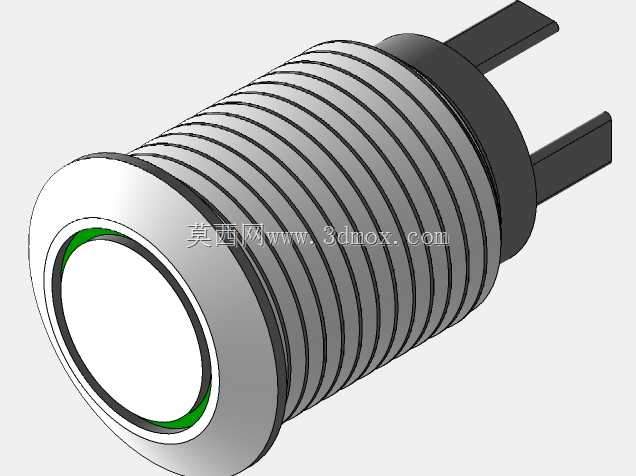

　　光线从按键边缘均匀透出，不会因为操作时手指遮挡导致状态指示不可见，发光部分的供电和开关主回路做了电气隔离，能够适配3V的低压指示供电场景，不需要额外配置分压元件就能直接对接设备内部的低压指示回路。从建模的细节处理来看，这款开关的三维结构完整还原了实物的装配关系，外壳的外螺纹部分做了真实的牙型建模，不是简单的贴图纹理，在做设备整体装配干涉检查的时候，可以准确模拟螺母拧紧后的实际占用空间，避免出现面板背面预留空间不足导致无法安装的问题；按键头部的环形透光槽做了等宽的结构处理，建模时保留了透光层和金属外壳的装配间隙，能够直接用于后续的渲染出图或者结构验证；尾部的接线引脚做了标准的插片尺寸还原，在做整机布线设计的时候，

　　可以直接匹配对应的接插件模型，不需要反复测量引脚尺寸调整布线位置。在实际选型应用中，这类小尺寸金属防破坏开关常被用在设备的电源触发、功能复位、状态切换这类操作频次中等但对可靠性要求极高的位置，相比普通的塑料按键开关，它的抗外力破坏能力提升了数倍，即使受到工具撬动、硬物撞击这类恶意操作，也不容易出现外壳碎裂、按键卡死的问题，能大幅降低设备的现场运维频次。设计这类开关模型的时候，需要特别注意安装螺纹的有效长度，要适配不同厚度的设备面板，通常12mm规格的开关螺纹有效长度会覆盖1-6mm的面板厚度范围，建模时要把螺纹段的长度公差考虑进去，避免出现面板过厚导致螺母无法完全锁紧的问题；同时按键的按动行程要和内部的触点行程做匹配，保证按动到指定位置时触点能可靠切换，不会出现按到底却没有触发信号的情况。另外，开关的金属外壳通常会做接地处理，建模时要预留外壳的接电位置结构，方便后续做整机的电磁兼容设计，避免开关外露金属部分积累静电影响设备内部电路的稳定运行。
