多工位焊接接线端子排结构设计

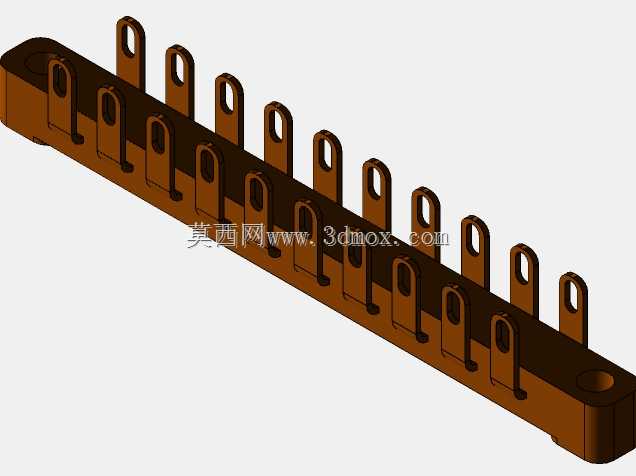

　　这类多工位焊接接线板是电气柜、通讯设备内部布线环节里常用的导电连接件，主要承担多回路导线的汇集、分接与固定作用，在老式工业通讯设备、低压配电控制单元的布线场景中十分常见，相比螺丝压接式端子，焊接固定的接线结构抗振动性能更强，在存在持续机械振动的车载通讯设备、工业现场通讯机柜内使用时，能避免导线松脱导致的信号中断或接触不良问题。从结构设计来看，整体采用长条形一体化铜质基材，表面做棕褐色氧化绝缘处理，避免相邻接线位之间出现爬电、短路问题，沿长度方向均匀排布16组带腰型孔的接线耳，每个接线耳对应一个独立接线工位，腰型孔的设计是为了适配不同线径的导线焊接端头，同时给焊接操作预留足够的操作空间，避免焊枪操作时触碰相邻工位的接线端。

　　基体两端设置了圆形安装定位孔，安装时可通过螺栓将整个接线板固定在设备内部的绝缘安装梁上，定位孔的位置经过公差匹配，能保证安装后接线板与安装面完全贴合，不会出现翘曲导致的接线端受力不均。设计过程中首先要确定的是接线工位的间距，相邻两个接线耳之间的留空距离需要满足低压场景下的电气间隙要求，同时要给焊接操作留出足够的操作空间，避免焊接时相邻工位的焊锡粘连造成短路；接线耳的厚度需要匹配对应回路的额定载流量，保证大电流通过时不会出现过热烧蚀的问题，腰型孔的长度和宽度需要覆盖常用的导线接线端子尺寸，从0.5平方毫米到6平方毫米的多股铜芯线端头都能顺利放入孔位完成焊接。基体的整体宽度和厚度需要兼顾结构强度和安装空间，

　　在保证自身不会因安装紧固力出现变形的前提下，尽可能压缩整体占用的安装空间，适配通讯设备内部紧凑的布线环境。安装边界方面，接线板安装后需要与周边的金属结构件保持足够的安全距离，接线端朝向需要配合设备内部的布线走向，保证导线接入后不会出现过度弯折，两端的安装孔位中心距需要与设备内部预设的安装柱间距完全匹配，避免安装时出现强制装配导致的基体开裂。每个接线耳的折弯角度经过精准计算，焊接面与基体平面保持垂直，既方便焊接操作时的焊锡流淌填充，也能保证焊接完成后导线端头与接线耳的接触面积足够，降低接触电阻减少工作时的发热量。这类焊接式接线板相比快接式端子，虽然装配效率偏低，但连接可靠性更高，在长期免维护的通讯设备、户外工业控制设备中应用优势明显，设计时还需要考虑基材的导电率和抗氧化性能，保证长期使用后不会出现接触电阻升高的问题，表面的绝缘处理层需要耐受焊接时的高温，避免焊接过程中表层氧化层脱落失去绝缘防护作用。
