多工位焊接接线端子排结构设计

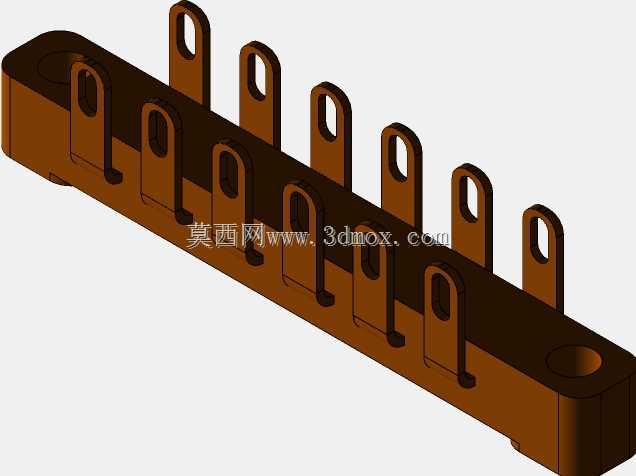

　　这类多联焊接接线板是低压电气回路里常见的分线连接件，主要用在通讯设备、工业控制机柜、老式配电装置的内部布线场景里，承担多回路导线汇接、分线导通的作用，相比螺丝压接式端子，焊接固定的接线方式抗振性能更强，在存在持续振动的车载、机载通讯设备里能避免导线松脱导致的回路断路故障。从结构上看，整体采用长条形绝缘基座搭配等距排布的导电接线耳的设计，基座两端预留了沉头安装孔，可直接通过螺丝固定在设备内部的安装梁或者绝缘安装板上，安装时不需要额外搭配导轨，适配空间局促、安装点位固定的设备内部布线场景。每个导电接线耳都做了长圆孔设计，既可以适配不同线径的导线焊接后穿螺丝固定，也能补偿安装时的孔位偏差，降低现场装配的对位难度，

　　接线耳的伸出高度做了统一管控，相邻端子之间的绝缘间距满足低压回路的电气间隙要求，不会因为积尘或者凝露导致相邻回路爬电击穿。设计时首先考虑的是焊接工艺的适配性，导电端子与绝缘基座的结合处做了嵌装结构，端子根部埋入基座内部足够深度，焊接导线时的高温不会传导到基座导致绝缘材料软化变形，同时每个端子的焊接面做了压花处理，焊锡附着性更好，避免虚焊导致的接触电阻过大问题。绝缘基座选用热固性绝缘材料，模压成型时一次把所有导电端子嵌装到位，不需要后续二次装配，批量生产时的一致性更好，基座的边缘做了圆角过渡，没有尖锐棱角，装配时不会划伤操作人员或者导线绝缘层。从安装边界来看，整体为窄长型结构，宽度方向尺寸紧凑，可并排安装在设备内部的走线槽旁，

　　不会占用过多的设备内部空间，接线耳的朝向统一垂直于基座长度方向，导线焊接后可顺着走线方向整理，不会出现导线弯折半径过小损伤线芯的问题。每个接线耳的载流量按照常规低压信号回路、小功率供电回路的需求设计，可满足单路10A以内的电流导通需求，相邻端子之间的绝缘电阻满足常规工业电气设备的绝缘要求，可在-40℃到85℃的环境温度范围内稳定工作，不会因为温度变化导致基座开裂或者端子松动。在实际选型使用时，这类焊接接线板适合布线后基本不需要拆卸调整的固定回路，相比插拔式端子成本更低，连接可靠性更高，在一些老式通讯设备、铁路信号装置、工业控制盘台的内部布线里应用十分广泛。建模时需要重点管控端子之间的间距一致性，以及端子与基座安装孔的位置度，避免批量生产时出现安装孔对位偏差、端子歪斜导致的装配困难，同时基座底部做了微凸的安装筋条，固定时基座与安装板之间留有微小间隙，可避免凝露积水导致的绝缘下降问题。
