铝制橡胶缓冲设备支架脚垫结构设计

　　做结构设计快十年，经手的桌面级音频设备、小型工业检测仪器的支撑结构里，这类带橡胶缓冲层的铝制脚垫是最容易被忽略但直接影响设备使用体验的零件。很多刚入行的工程师做设备支撑脚的时候，要么直接选全橡胶的机脚垫，要么全金属硬接触，最后要么设备长期承重后橡胶蠕变下沉导致台面倾斜，要么硬接触把设备外壳的漆面磨花，甚至桌面震动直接传递到设备内部，影响精密元器件的工作稳定性。

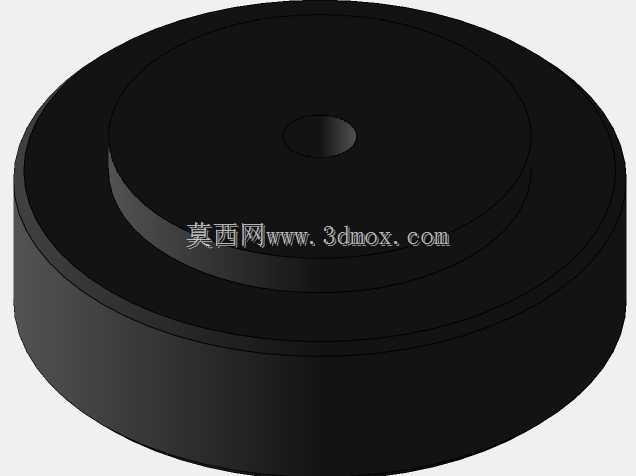

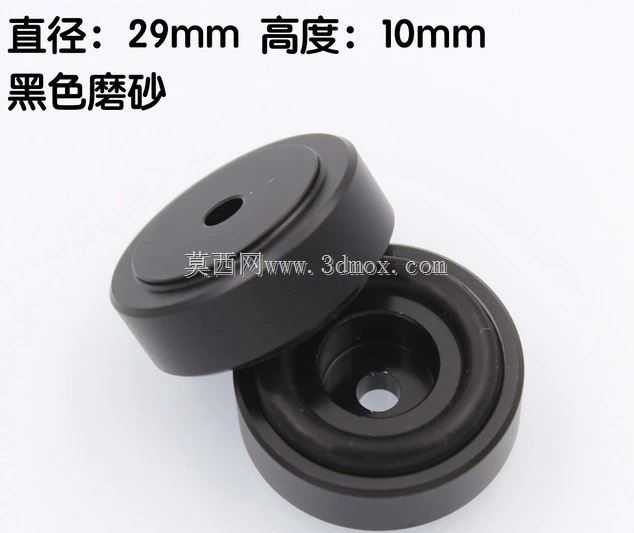

　　这款脚垫的设计思路很务实，主体采用铝合金作为承载基体，底部复合橡胶缓冲层，整体外形是阶梯式圆柱结构，总高度10mm，主体承载直径29mm，中心预留安装孔位，适配M20规格的脚钉或者安装螺丝，安装边界很清晰，只要设备底部预留直径30mm、深度3mm的沉台，就能直接嵌入安装，不需要额外做复杂的定位结构，不管是HiFi音频设备的机箱底部、小型DAC解码器的支撑位，还是实验室小型检测仪器、桌面型工控设备的底部支撑，都能直接适配。

　　从功能特性上看，铝制基体的硬度足够，长期承重不会出现蠕变变形，哪怕设备总重量达到二十公斤，四个脚垫均匀分摊载荷后，单脚垫承受的载荷远低于铝合金的屈服强度，不会出现长期使用后脚垫塌陷导致设备倾斜的问题。底部的橡胶缓冲层硬度控制在邵氏60度左右，既不会因为太软导致设备按压时出现明显晃动感，又能有效过滤桌面传递过来的细微震动——比如桌面旁边放电脑主机的风扇震动、敲击键盘的震动，甚至楼下传递上来的低频震动，都能通过橡胶层的形变被吸收，避免这些震动传递到设备内部，对于音频设备来说能减少音染，对于精密检测设备来说能降低震动对检测精度的干扰，对于普通桌面设备来说，也能避免设备和桌面硬接触产生的摩擦异响，移动设备的时候也不会刮花木质或者玻璃桌面的漆面。

　　实际选型的时候要注意，这类脚垫的安装孔位是贯穿式设计，搭配脚钉使用的时候可以调整脚垫的伸出长度，适配不太平整的桌面，不需要额外在设备底部做调平结构；如果是固定安装的设备，直接用螺丝从设备内部穿过底板锁紧在脚垫的中心孔里即可，安装效率很高。阶梯式的外形设计不是为了好看，上层的小直径圆柱是用来嵌入设备底部的沉台，安装的时候能自动定位，不需要反复调整对齐位置，装配的时候工人只要把脚垫往沉台里一放，拧上螺丝就完成安装，能减少装配环节的对位时间，批量生产的时候能有效提升装配效率。

　　很多人觉得脚垫是小零件，随便选个差不多的就行，但实际做项目的时候经常遇到因为脚垫选型不对导致的售后问题：比如全橡胶脚垫用了一年之后老化变硬，缓冲效果消失，甚至开裂导致设备放置不稳；全金属脚垫和桌面硬接触，用户拖动设备的时候把桌面刮花，投诉产品设计缺陷；还有的脚垫尺寸选大了，突出设备外壳边缘，影响外观，选小了承重不够，用久了变形。这款29x10规格的铝制缓冲脚垫，刚好覆盖了绝大多数单台重量在5-20公斤的桌面设备的支撑需求，不管是民用的音频解码器、小型功放，还是工业用的桌面型数据采集器、小型检测仪器，甚至是台式电脑机箱、小型3D打印机的底部支撑，都能满足使用要求。

　　建模的时候要注意，铝制基体和橡胶层的结合面要做滚花或者凹槽结构，避免橡胶层和铝基体在长期使用过程中出现脱胶分离的问题，中心安装孔的公差要控制在H7级别，和安装螺丝或者脚钉的配合间隙不能太大，否则安装后会出现松动晃动感。橡胶层的边缘要做小圆角处理，避免长期受压之后橡胶边缘被挤压开裂，同时也能避免安装的时候橡胶边缘割手。铝基体的表面可以做阳极氧化处理，提升耐磨损和耐腐蚀性能，哪怕设备放在比较潮湿的环境里使用，也不会出现生锈氧化的问题，外观质感也能和铝制机箱的设备更好地匹配。

　　从实际应用场景延伸来看，这类脚垫不止可以用在电子设备上，小型的桌面工作台、工装夹具的底部支撑也能使用，只要安装空间足够，能有效减少工装和工作台面之间的震动传递，提升工装的定位精度。甚至一些小型的家用设备，比如桌面路由器、小型NAS存储设备，换上这类脚垫之后，也能减少设备自身震动产生的噪音，同时提升设备底部的空气流通空间，帮助设备散热。
