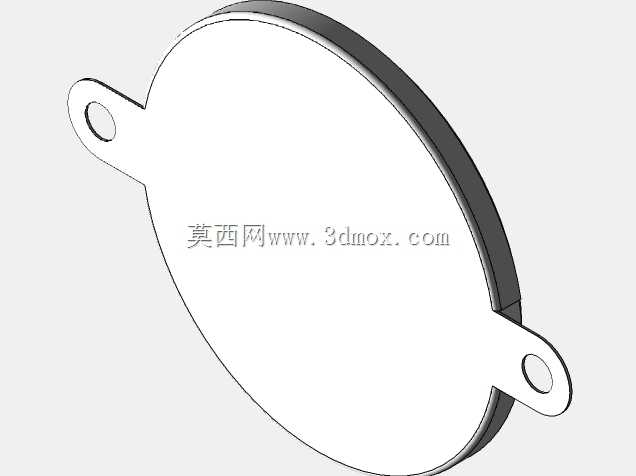

圆形带安装耳车用反光警示部件结构

　　这类带双侧安装耳的圆形反光部件，多应用在低速代步车辆、户外作业设备、非机动车的侧部与尾部警示位置，核心作用是通过逆反射原理，在光线不足的环境下将入射光线沿原路径反射回路，提醒周边人员与车辆注意设备存在，规避碰撞风险。从结构设计来看，主体采用圆形漫反射工作面，工作面做微纹理阵列处理，相比光滑平面能覆盖更大角度的入射光线，避免小角度入射时反射效率骤降的问题，哪怕光线从侧方15度到20度的角度照射，也能形成足够醒目的反射光斑。两侧延伸的安装耳做了一体化成型设计，耳片上预留标准圆形安装孔，孔位边缘做了加厚凸台处理，安装时通过螺栓或者铆钉直接固定在设备的钣金或者塑料壳体上，不需要额外设计适配支架，能减少装配环节的零件数量，

　　降低现场安装的复杂度。安装耳与主体圆形工作面的过渡位置做了圆弧过渡，没有尖锐棱角，一方面能避免安装时划伤操作人员，另一方面也能减少应力集中，在设备长期运行产生振动的工况下，不会在过渡位置出现断裂失效的问题。主体的外壳边框做了窄边凸起设计，凸起高度略高于反光工作面，安装后工作面不会直接与安装基面贴合，预留了0.8mm左右的间隙，避免基面的不平整顶压反光层，导致反光层起皱、脱落，影响反射效果。从安装边界来看，整体圆形工作面的直径适配多数小型设备的安装预留位，两侧安装耳的孔中心距做了通用化设计，能兼容市面上多数同类型反光件的替换安装，不需要对原有设备的安装孔位进行二次打孔加工，替换维护时操作十分便捷。反光工作面的微结构采用等距菱形格排布，

　　每个菱形格的角度经过校准，能兼顾远距离反射辨识度与近距离大角度反射覆盖，在夜间车灯照射下，100米距离外就能形成清晰的反光标识，近距离侧方经过时，也不会因为角度问题出现反光盲区。外壳部分采用耐候性材质设计，能适应户外高低温环境，长期暴露在紫外线照射下也不会出现壳体脆化、反光层褪色的问题，在-30℃到60℃的环境温度区间内，结构强度与反射性能都能保持稳定，不会因为温度骤变出现壳体变形、安装孔位错位的情况。安装耳的厚度比主体边框薄0.5mm，安装时螺栓锁紧后耳片能产生微小的弹性形变，更好地贴合安装基面，即使基面存在轻微的弧度或者不平整，也能保证安装牢固，不会因为车辆行驶过程中的持续振动导致螺栓松动、部件脱落。整体结构没有多余的复杂曲面，

　　建模时可以通过旋转凸台生成主体基础轮廓，再通过拉伸命令生成两侧安装耳，最后对阵列微纹理做包覆处理，建模逻辑清晰，参数调整便捷，设计人员可以根据不同的安装需求，直接调整安装耳的长度、安装孔的直径、主体工作面的直径，快速衍生出适配不同设备型号的变体结构，不需要重新搭建整体建模框架。在实际选型应用中，这类反光部件不需要额外供电，完全依靠被动反射实现警示功能，不存在线路老化、供电故障的问题，可靠性远高于主动发光的警示部件，尤其适合没有预留供电线路的外挂式安装场景，后期维护成本极低，只需要定期清理工作面的灰尘污渍就能保证反射效果。
