卡萨帕PLP30.27外啮合齿轮液压泵结构

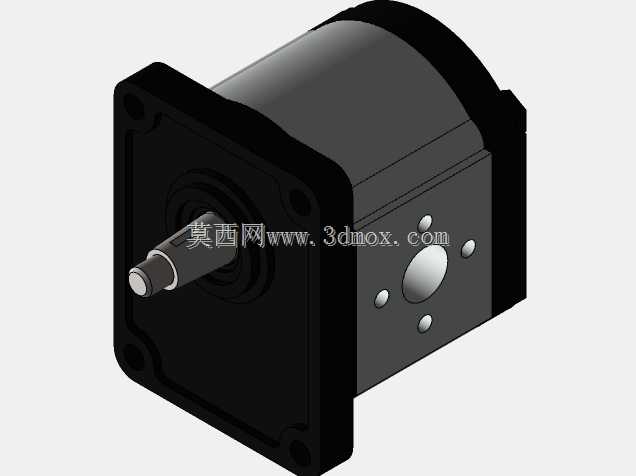

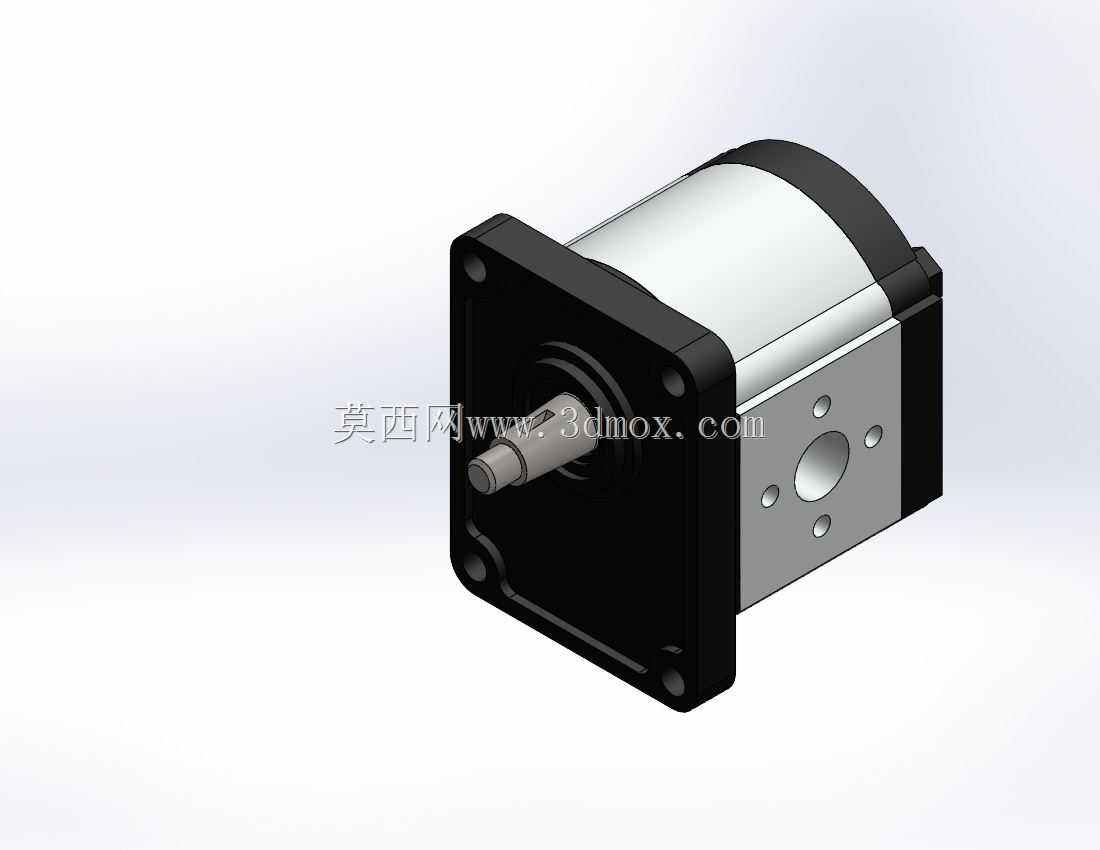

　　这款外啮合齿轮液压泵的三维结构，还原了卡萨帕PLP系列小排量高压泵的实体特征，在液压系统设计选型、液压站集成布局、工程机械液压回路搭建场景中，可直接用于装配干涉校验、安装空间预留校核、管路走向排布模拟。从实际工况用途来看，这类齿轮泵主要为液压系统提供压力油源，可适配小型工程机械、农用机械、机床液压夹紧回路、自动化设备液压站等场景，依靠密闭容腔的容积变化完成吸油与压油过程，将原动机输入的机械能转换为液压油的压力能，为后续液压缸、液压马达等执行元件提供动力输出。

　　从功能特性维度看，该款齿轮泵采用三片式壳体结构，前端方形法兰安装面设置四个对称安装孔，可直接适配标准的液压泵安装止口，输入轴采用平键连接结构，轴伸端设置密封腔体，可适配标准骨架油封，避免高压油从轴伸位置泄漏。泵体侧面设置进出油口安装平面，油口位置可根据实际安装需求调整方向，泵体内部的一对渐开线圆柱齿轮为核心工作部件，齿轮端面设置浮动侧板结构，可在高压工况下自动补偿端面间隙，减少容积效率损失，泵体内部的卸荷槽结构可消除齿轮啮合过程中的困油现象，降低运行过程中的振动与噪声。

　　设计思路上，这款泵优先考虑了高压工况下的结构可靠性，壳体采用高强度铸铁材质，可承受25MPa以上的连续工作压力，齿轮采用渗碳淬火工艺处理，齿面硬度可达HRC58-62，保证长期运行下的齿面耐磨性能。浮动侧板背后设置压力补偿腔，可将出口高压油引入侧板背面，让侧板始终紧贴齿轮端面，在全压力区间都能保持较高的容积效率，避免低压工况下间隙过大泄漏、高压工况下侧板磨损加剧的问题。轴端支撑采用高精度滚针轴承，可承受齿轮啮合产生的径向力，延长泵的整体使用寿命，轴承位置设置泄油通道，可将泄漏到轴承腔的液压油引回吸油腔，避免轴封位置承受过高背压。

　　从安装边界与尺寸维度看，该款泵的方形安装法兰边长符合标准的安装接口尺寸，止口直径、安装孔孔距、轴伸直径与键槽尺寸均匹配通用的液压泵安装规范，可直接替换同规格的其他品牌齿轮泵，无需修改安装支架与联轴器结构。泵体总长度控制在紧凑范围内，28ml/r排量的规格下，整体径向尺寸较小，适合在安装空间受限的液压站、小型设备动力舱内布置。进出油口采用螺纹连接形式，油口通径匹配额定流量下的流速要求，避免油液流速过高产生沿程压力损失与发热问题。

　　在三维建模过程中，结构细节还原了泵体表面的定位销孔、连接螺栓孔、密封槽位置，所有配合面的公差带均按照液压元件的加工精度要求设置，比如安装止口的公差采用H7精度，轴伸尺寸采用k6公差，保证虚拟装配过程中可模拟真实的配合状态。建模时特意保留了壳体表面的工艺凸台、油道工艺孔堵头位置，这些细节在做设备整体装配时，可避免与周边管路、支架产生干涉，很多选型阶段容易忽略的小凸台，往往会在实际装机时造成安装干涉，提前在三维模型中还原这些特征，能大幅减少现场装机的整改工作量。

　　实际选型应用中，这类齿轮泵的转速适配范围较宽，可在800-3000r/min的转速区间稳定工作，低速工况下也能保持稳定的吸油性能，不会出现吸空现象，适合直接与内燃机、异步电机、伺服电机直连，无需额外设置减速机构。泵的内部流道经过优化设计，吸油腔流道截面逐渐扩大，降低油液进入齿轮啮合区的流速，减少吸油阻力，压油腔流道设计可减少高压油的压力脉动，降低系统的液压冲击，搭配相应的吸油过滤器、溢流阀即可组成完整的液压动力单元。
