平开式窗扇用合页铰链结构设计

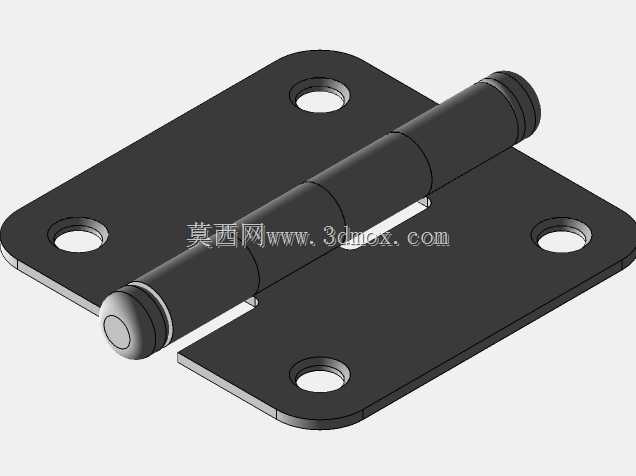

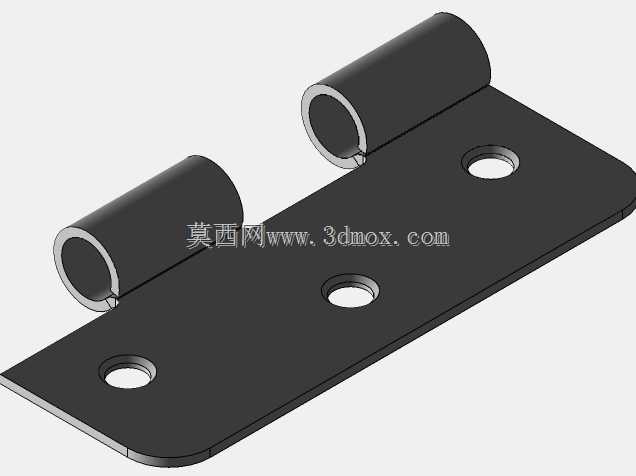

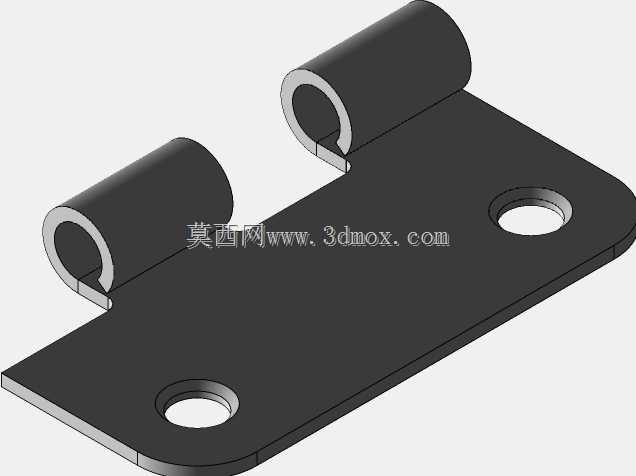

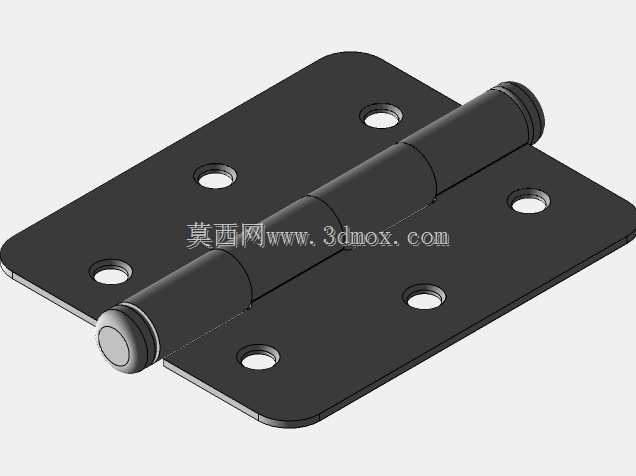

　　这款窗扇铰链的结构设计完全围绕民用建筑外开窗、小型设备检修窗的实际使用需求展开，日常使用中需要承担窗扇反复开合的载荷，同时要保证转动过程无卡滞、长期使用无松动，避免窗扇下垂导致的密封失效问题。从结构细节来看，两个页片分别对应窗框与窗扇的安装面，每个页片上设置的三个安装孔位呈三角排布，相比双排平行孔的布局，能在相同的安装空间内获得更稳定的固定效果，即使单个固定件出现轻微松动，剩余两个孔位的固定力也能维持页片的安装位置，不会出现页片偏移导致的窗扇错位。中间的转轴采用三段式卷边铰接结构，转轴与页片卷边的配合间隙控制在合理范围，既保证开合转动时的顺滑度，又不会因间隙过大产生旷量，避免窗扇开合时出现晃动异响。

　　在实际应用场景中，这类小尺寸窗扇铰链多用于住宅外开平开窗、设备柜体的通风观察窗、小型配电箱的检视窗等部位，这类场景的共同特点是窗扇自重不大，但开合频次不高却要求长期可靠性，一旦铰链失效，轻则窗扇无法正常闭合漏风漏雨，重则窗扇脱落存在安全隐患。设计过程中首先考虑的是安装边界的适配性，页片采用平直薄板结构，厚度适配常规塑钢、铝合金型材的安装槽位，安装后页片与型材表面完全贴合，不会出现凸起干涉窗扇闭合的问题，转轴的凸起高度也经过核算，闭合状态下转轴部分不会与窗框密封胶条产生挤压，保证胶条的压缩量处于设计区间，维持整窗的密封性能。

　　从功能特性上看，这款铰链的转动角度覆盖窗扇0到90度的常规开合需求，转动过程中两个页片的运动轨迹无干涉，当窗扇开启到最大角度时，页片的限位边会自然贴合，避免窗扇过度转动碰撞窗框或外墙。页片的边角都做了小圆角处理，安装和日常使用过程中不会划伤操作人员或用户，也不会刮蹭窗扇的密封胶条，延长胶条的使用寿命。安装孔位采用沉头设计，固定螺丝安装后螺丝头完全沉入页片表面，不会凸起影响窗扇的闭合平整度，也避免螺丝头长期外露锈蚀影响外观。

　　设计思路上没有采用复杂的阻尼或定位结构，完全依靠结构本身的配合精度保证使用体验，因为这类民用窗用配件不需要额外的定位功能，结构越简单长期使用的故障率越低，后期维护也更方便，一旦出现磨损只需要更换同规格铰链即可，不需要对窗体结构做任何改动。页片的平面度要求控制在合理公差范围内，安装后不会出现页片翘曲导致的安装应力，避免长期受力下页片变形或固定件松动。转轴的两端做了翻边铆接处理，不会出现转轴脱出的问题，相比穿销式的铰接结构，铆接结构的装配效率更高，整体结构的完整性更好，不需要额外的销轴固定零件，减少了零件数量也就降低了失效风险。

　　在选型适配时，需要匹配对应重量的窗扇，这款铰链的单页承重能力适配常规厚度的玻璃塑钢窗扇，单扇窗配置两个铰链即可满足承重需求，安装时需要保证上下两个铰链的转轴处于同一条垂直线上，避免转动过程中出现卡滞。安装孔位的间距适配市面上主流的型材安装孔距，不需要现场重新打孔，降低了现场安装的工作量，也避免现场打孔导致的型材强度下降或密封层破坏。整体结构没有多余的设计冗余，每一处结构都对应实际使用中的需求，没有为了外观增加不必要的造型凸起，既控制了生产成本，也避免了多余结构积灰积污影响使用，日常清洁只需要擦拭表面即可，不需要特殊维护。
