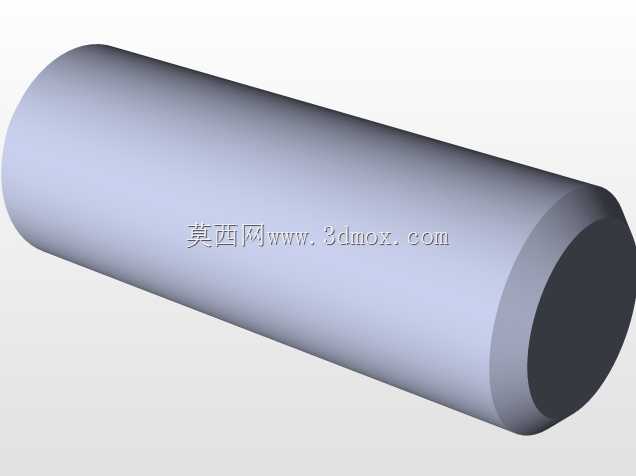

符合GOST22034-76标准的圆柱引脚结构

　　在通讯设备、电子装配以及小型机械结构的组装环节里，这类圆柱引脚是极为常见的基础连接定位元件，日常做结构设计时经常会碰到需要选用标准圆柱销做定位、辅助连接的场景，这款引脚完全遵循GOST22034-76标准的尺寸规范设计，建模过程中严格还原了标准规定的各项形位公差要求，能直接适配对应标准的安装孔位，不需要额外做尺寸修正。从实际使用场景来看，这类引脚常被用在通讯接插件的内部定位、小型机电产品的壳体拼接定位、PCB板与结构件的辅助固定场景中，部分轻载传动结构里也会用它做扭矩传递的辅助连接件，相比普通的圆柱销，这款引脚的端面做了标准规定的倒角处理，装配时能顺利导入安装孔，不会出现孔口刮削毛刺、卡滞的问题，批量装配时能有效降低装配对位的难度，

　　减少产线装配的不良率。做这款模型的建模时，首先是从标准文本里提取了核心尺寸链：圆柱段的直径公差带严格按照标准规定的m6级公差设定，这个公差等级刚好适配常用的H7级安装孔，装配后能获得适中的过盈量，既保证连接定位的可靠性，又不会因为过盈量太大导致压装时零件开裂，尤其是在铝合金壳体、塑料接插件这类低强度基材上使用时，这个公差匹配能很好平衡连接强度和装配应力。引脚的长度尺寸是按照6s规格的标准长度做的，建模时特意把两端的倒角角度、倒角宽度做了精确还原，倒角不仅是装配导向用，在压装完成后，端面不会突出安装平面太多，也不会有锐边外露，能避免后续组装时刮伤操作人员或者损坏相邻的线材、元器件。从安装边界来看，

　　这款引脚的安装只需要在两个待连接的零件上加工对应直径的同轴通孔或者盲孔，孔的深度要比引脚的压入深度深0.2mm以上，给压装时的空气留出逃逸空间，避免出现压装不到位的问题；如果是盲孔安装，建议在孔底做微小的排气沉孔，能进一步提升压装的到位率。实际选型时要注意，这类标准引脚的抗剪强度是和材质热处理状态直接相关的，建模时虽然没有指定材质，但结构设计选用时，如果是做定位用，可以选用45号钢调质处理的版本，如果是有导电需求的通讯场景，可以选用黄铜或者镀锡铜材质的版本，不同材质的引脚压装力要求有区别，设计时要对应调整孔的公差带，铜质材质偏软，孔公差可以适当收紧，钢质材质硬度高，孔公差可以稍微放宽一点，避免压装时把孔撑裂。

　　另外在做整机的三维布局时，这款引脚的圆柱外形没有多余的突出结构，不会和周边的元器件产生干涉，建模时把外圆的圆柱度误差控制在标准要求的范围内，压装后不会出现歪斜的问题，能保证两个连接零件的相对位置精度，很多通讯类产品的外壳拼接处，就是靠这类标准引脚保证上下壳的对位精度，让外壳的拼接缝隙均匀，不会出现错位、段差超标的问题。日常做结构设计时，很多工程师容易忽略标准件的细节建模，比如倒角尺寸、公差带的设定，直接画一个光圆柱就拿来用，等到实际生产装配时才发现倒角不对导致装配卡滞，或者公差不对导致定位精度不足，这款模型在建模时就把这些细节都做了还原，导入装配体后可以直接用来做干涉检查、装配模拟，不需要再额外修正尺寸，能节省不少标准件建模的时间。还有一点需要注意，这类引脚在做压装工艺设计时，压入端的导入角度和模型上的倒角是匹配的，压装时的施力方向要和引脚的轴线保持同轴，避免压歪导致孔壁损伤，模型上的端面是平整的，能很好贴合压头的端面，压装时受力均匀，不会出现压偏的问题。在通讯工具类产品里，这类引脚除了机械定位的作用，部分场景下还会兼任接地导电的功能，这时候就需要保证引脚和安装孔的壁面充分接触，模型的外圆面是完整的圆柱面，没有凹槽、缺口之类的结构，能保证和孔壁的接触面积足够，导电连接的可靠性更高，不会因为接触面积不足导致接地电阻超标。
