符合GOST397-79标准的6s规格开口销结构

　　在各类机械设备的装配环节中，轴类、铰接类部件的轴向限位与防松需求始终是结构设计需要重点考量的内容，开口销作为传统且可靠性经过长期验证的锁紧连接件，广泛应用于从重型工程机械到小型民用设备的各类铰接、销轴连接场景中，尤其在存在交变载荷、振动工况的连接位置，开口销能够以极低的成本实现可靠的防脱限位，避免销轴在运行过程中受轴向力窜动脱出，引发设备故障。这款符合GOST 397-79标准的开口销，适配6s规格的销轴安装需求，在设计阶段严格遵循对应标准的尺寸公差要求，能够直接匹配对应规格的销轴开孔，无需二次修配即可完成装配。从结构形态来看，该开口销采用长直杆搭配单端环形孔的结构，杆部为半圆柱截面形态，装配时将直杆段穿过销轴上预先加工的径向通孔，

　　穿出后将分开的两支杆部向相反方向弯折贴附在销轴端面，即可完成锁紧固定，这种结构的优势在于安装操作便捷，仅需尖嘴钳等通用工具即可完成装拆，同时在设备定期维护拆解时，也可快速将弯折的杆部扳直后抽出销体，不会对销轴本体造成损伤，可重复利用率较高。在实际应用场景中，这类开口销常被用于工程机械的动臂铰接销轴、农用设备的传动连杆连接、输送设备的辊筒轴端限位，以及各类需要频繁拆解维护的铰接位置，相比其他锁紧结构，开口销的抗振动防松能力更适配存在持续冲击载荷的工况，不会因为长期振动出现松脱失效的问题。设计过程中，针对开口销的受力特性，对杆部的过渡圆角位置做了应力分散处理，避免在弯折装配时杆部与环部衔接位置出现应力集中导致断裂，

　　同时环部的内孔尺寸严格匹配对应规格销轴的直径公差，确保安装后环部能够贴合销轴外圆，不会出现过大的旷量。从安装边界来看，该开口销的直杆段长度适配对应销轴的直径范围，穿出销轴后的剩余杆长足够完成弯折操作，同时不会因为杆长过长在弯折后与周边相邻部件产生运动干涉，在建模阶段已经对装配后的空间占位做了验证，当销体穿过销轴孔完成弯折后，两支弯折的杆部投影范围不会超出销轴端面的外接圆边界，适配多数紧凑安装空间的使用需求。在材料适配性上，这类标准开口销通常采用低碳钢或不锈钢材质加工，对应不同的使用环境，低碳钢材质的销体具备足够的塑性，能够在弯折时不出现裂纹，同时具备一定的抗剪切强度，能够承受销轴窜动带来的轴向冲击力；不锈钢材质的版本则适配潮湿、

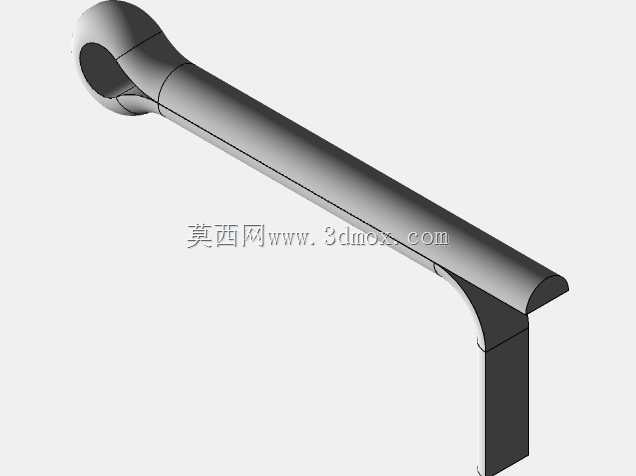

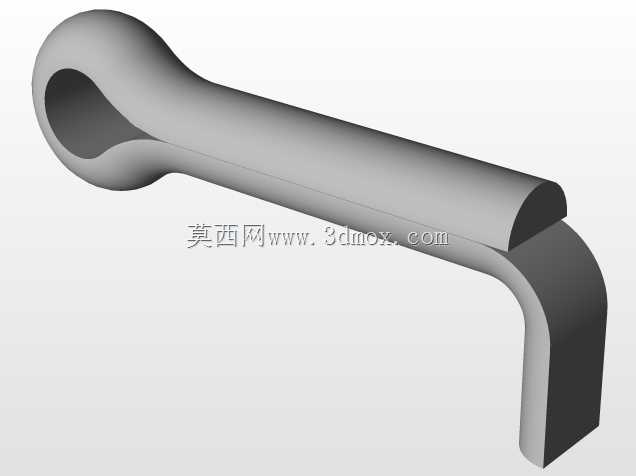

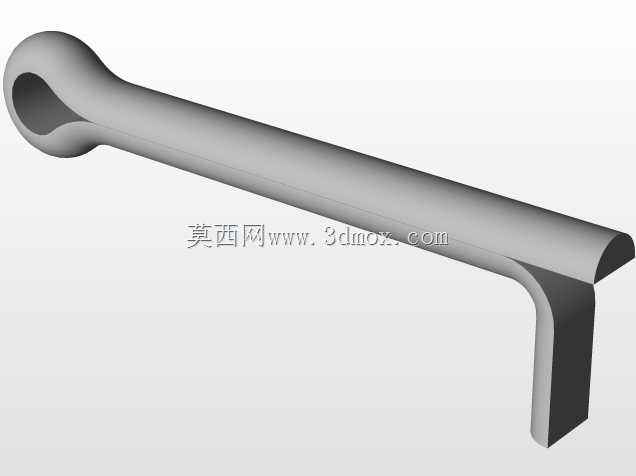

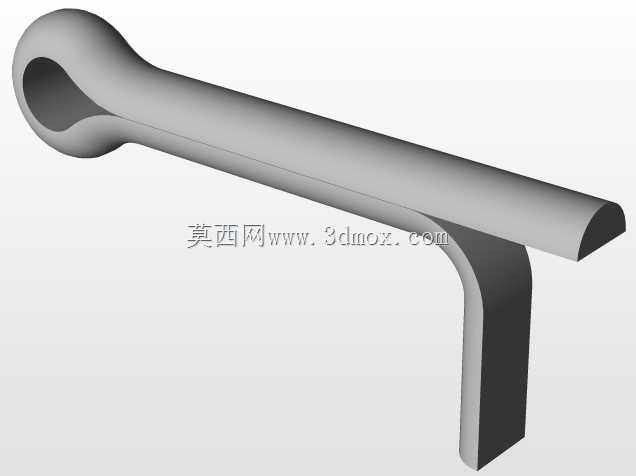

　　腐蚀类工况，比如户外设备、食品加工机械、海事设备等场景，避免长期使用出现锈蚀导致无法拆解。从结构细节来看，销体的直杆段末端做了小角度的倒角处理，能够在穿入销轴孔时起到导向作用，即使销轴孔存在少量的加工错位，也能顺利穿入，降低现场装配的难度；环部与直杆段的衔接位置采用平滑圆弧过渡，没有尖锐的棱角，既避免了装配时划伤操作人员，也减少了应力集中带来的断裂风险。在实际选型过程中，设计人员需要根据销轴的直径选择对应规格的开口销，确保销体直径与销轴上的径向通孔尺寸匹配，过粗的销体无法穿入孔内，过细则会导致安装后存在旷量，无法起到可靠的限位作用，同时销体的有效长度需要满足穿出销轴后至少保留两个销径的长度用于弯折，才能保证锁紧的可靠性。这款开口销的三维结构完整还原了标准件的所有细节特征，在做整机装配仿真时，可以直接调用该模型完成虚拟装配，验证销体与周边部件的间隙是否满足要求，提前排查安装干涉问题，减少后续实物装配阶段的整改工作量，对于从事非标设备设计、标准件库搭建的工程人员来说，精准的标准件模型能够大幅提升建模效率，避免重复绘制标准件的冗余工作。
