弧形带安装凸台机械支撑结构件

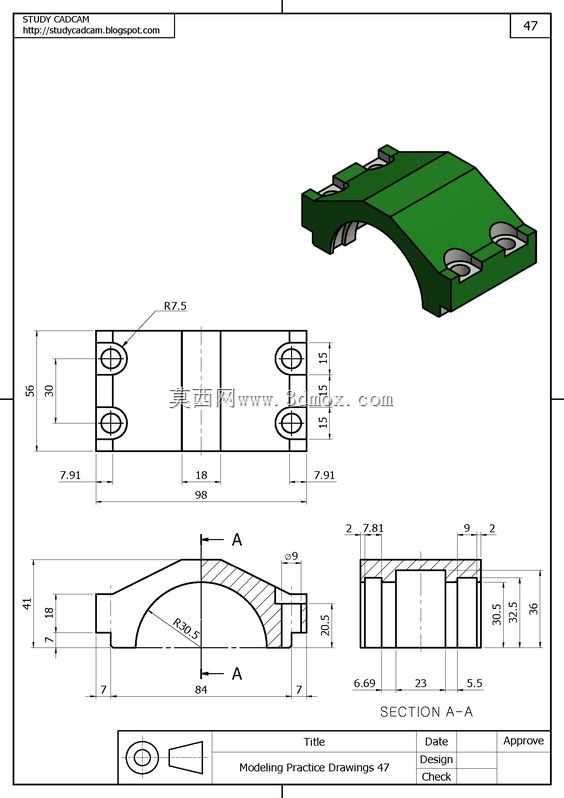

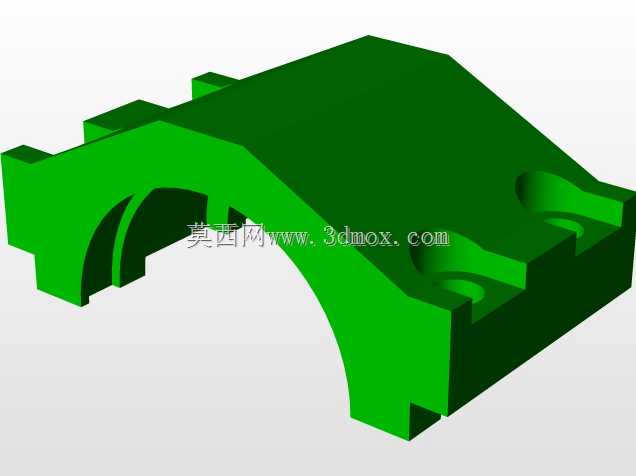

　　该结构件属于设备配套的支撑定位类构件，主要应用在需要弧形避让同时提供刚性支撑的机械装配场景中，常见于通讯设备内部走线支撑、小型机电设备的壳体内部限位、自动化产线的工装定位模块等位置，能够在有限的装配空间内，同时实现避让弧形运动部件、提供稳定安装基准、承载侧向载荷的多重作用。从结构设计来看，构件主体采用大弧度拱形腔体结构，这种构型一方面可以在不额外增加整体重量的前提下，大幅提升构件的垂直方向抗形变能力，拱形的受力传导路径可以将上部承载的压力均匀分散到两侧的安装支脚位置，避免局部应力集中导致的构件断裂；另一方面拱形内凹的腔体可以为下方穿过的管线、做往复运动的杆件预留足够的活动空间，避免装配过程中出现运动干涉。构件上部设置的多组方形凸台，

　　是专门预留的安装定位基准，凸台的端面经过平面度公差约束，可以直接和上方配套的盖板、功能模块的安装面贴合，凸台上预留的沉孔结构可以容纳紧固件的头部，保证装配后紧固件不会突出构件表面，不会和周边其他零部件产生刮擦。构件两侧延伸出的带卡槽支脚，是整个结构的安装固定端，卡槽结构可以直接卡入设备基座对应的导轨槽内，实现快速的预定位，不需要额外的工装夹持就可以完成初步装配，降低产线装配的操作难度，支脚上预留的通孔可以穿入锁紧螺钉，完成最终的位置固定，保证构件在设备长期运行产生振动的工况下不会出现位置偏移。从安装边界来看，该构件的整体外轮廓没有尖锐的外伸结构，所有边角都做了工艺倒角处理，一方面可以避免装配过程中划伤操作人员，

　　另一方面也可以消除注塑或者机加工过程中产生的边角应力集中问题，提升构件的抗疲劳强度。构件的内弧面和外弧面保持均匀的壁厚设计，这种设计不管是采用工程塑料注塑加工还是采用铝合金压铸加工，都可以避免加工过程中出现壁厚不均导致的缩痕、气孔等工艺缺陷，提升成品率，同时均匀的壁厚也能保证构件各个位置的受力强度一致，不会出现局部强度薄弱的位置。在实际选型适配过程中，需要重点核对拱形内弧的半径尺寸，确保内弧面和需要避让的部件外轮廓之间保留至少0.5mm的安全间隙，避免设备运行过程中因为热胀冷缩或者装配公差累积，导致构件和运动部件产生摩擦；同时要核对两侧支脚卡槽的宽度和深度尺寸，确保和基座导轨的尺寸公差匹配，保证装配后不会出现旷量。

　　构件上的安装沉孔位置和凸台的位置是经过装配干涉校验的，配套的紧固件长度需要控制在合适范围，避免螺钉过长穿透凸台后损伤上方安装的功能模块，也避免螺钉过短导致锁紧力不足。这类支撑结构件在小型通讯设备、桌面级机电产品、便携检测设备中应用十分广泛，相比传统的直角支撑块，拱形结构的空间利用率更高，在相同的承载能力下整体重量可以降低30%左右，同时弧形的外观也更适配设备内部的流线型走线布局，不会出现直角结构剐蹭线缆外皮的问题。在建模过程中，这类构件需要重点关注各个安装面的形位公差约束，凸台安装面和支脚安装面的平行度需要控制在合理公差范围内，避免装配后出现上方模块倾斜的问题；沉孔的同轴度也要做相应约束，保证紧固件可以顺利穿入，不会出现螺钉卡滞的情况。对于需要批量生产的场景，均匀壁厚的设计可以大幅简化模具的浇口和冷却水路设计，缩短成型周期，降低单件的生产成本，同时构件上没有复杂的倒扣结构，不需要设计复杂的抽芯机构，模具结构简单，后期维护成本也更低。在实际工况下，这类构件主要承受静态的垂直压力和少量的侧向冲击载荷，拱形结构的受力特性可以很好地将载荷传导到两侧固定端，不会出现局部应力过载的情况，只要安装锁紧到位，长期使用也不会出现形变断裂的问题。
