自锁式钢带夹钳托紧固结构设计

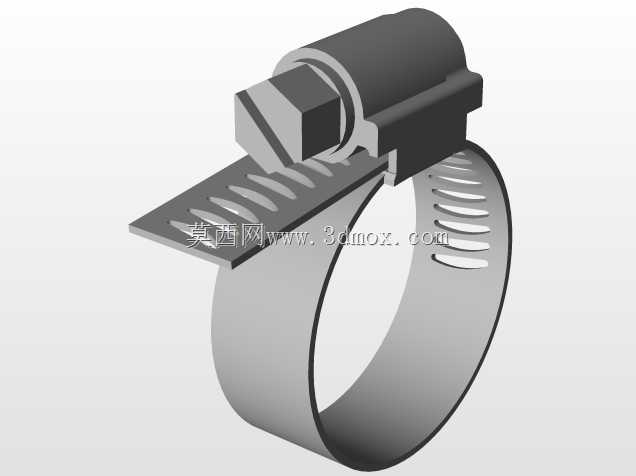

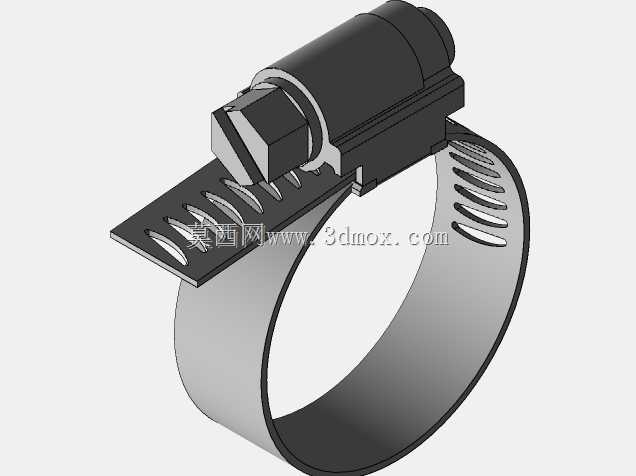

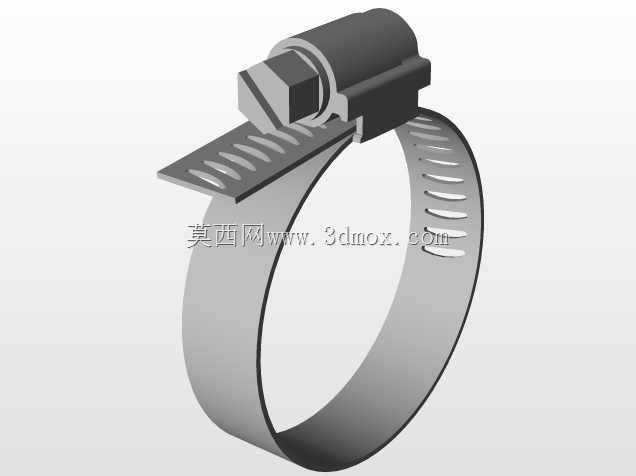

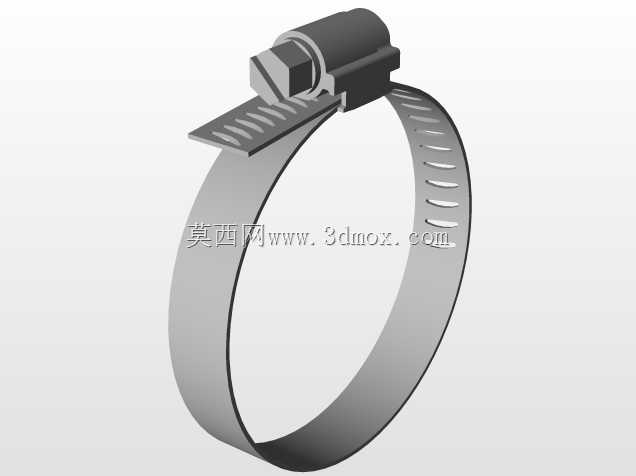

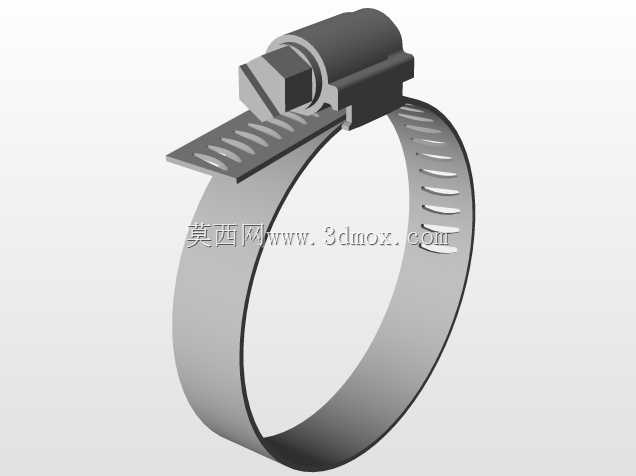

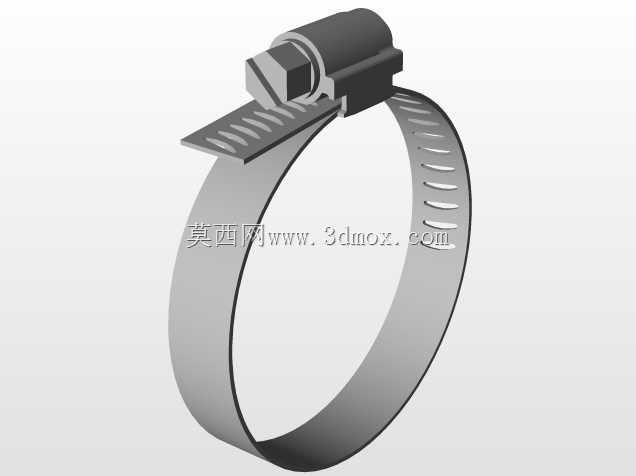

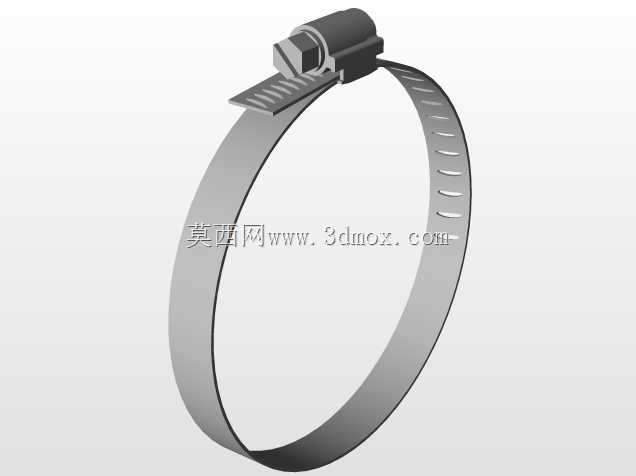

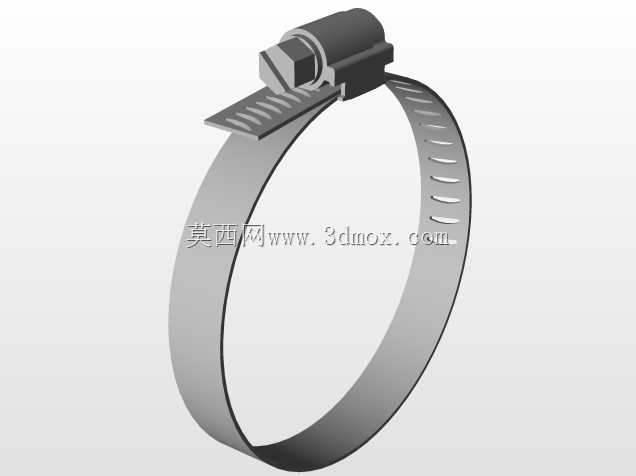

　　在流体管路布设、线束固定、薄壁管件对接的现场施工与设备装配场景中，这类带齿钢带锁紧结构的夹钳托是应用频次极高的紧固连接件，区别于传统螺栓紧固的喉箍，它的快锁结构能大幅缩减现场装配的工时，尤其适合狭小操作空间内的单手作业工况。从结构功能来看，该夹钳托的核心锁紧逻辑依托带连续冲压齿槽的钢带与锁头内部的棘爪配合实现，钢带穿过锁头腔体后，棘爪会卡入钢带表面的冲压齿槽内，形成单向止退的锁紧结构，施加在锁头六角部位的拧紧力矩会通过内部的楔块结构持续收窄钢带围成的环形内径，对被箍紧的圆柱面施加均匀的径向抱紧力，不会出现普通喉箍拧紧时钢带侧滑、局部应力集中导致的薄壁管件变形问题。

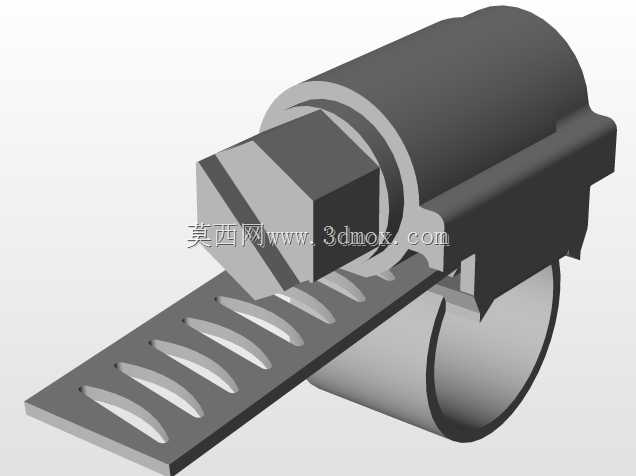

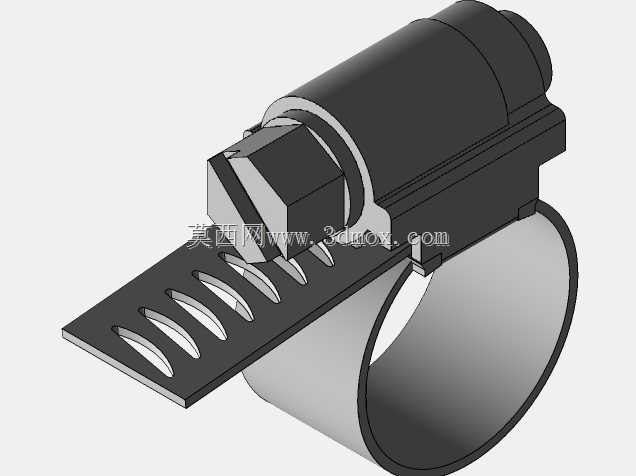

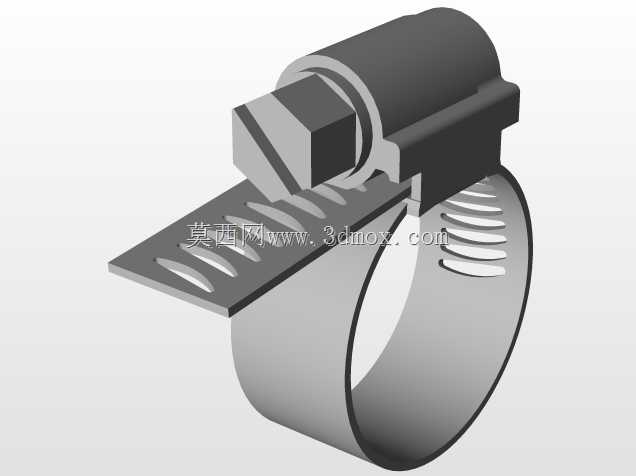

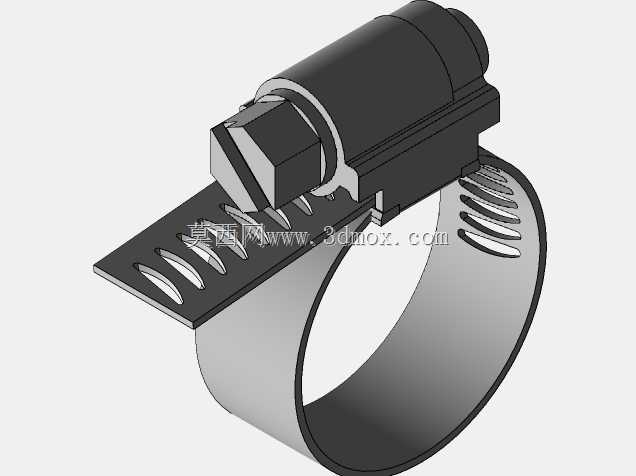

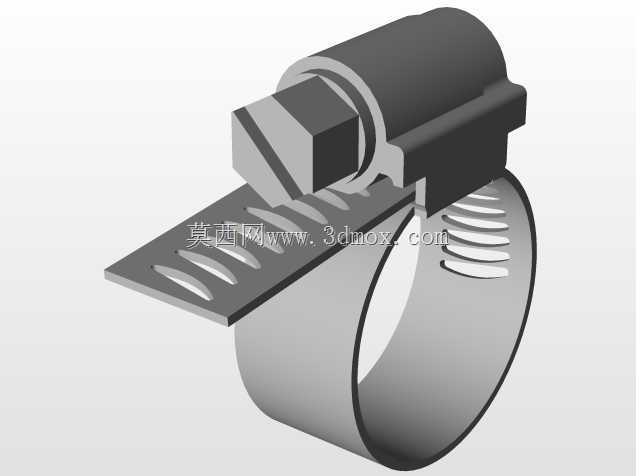

　　设计阶段首先要明确被紧固对象的外径公差范围，钢带的有效调节长度需要覆盖目标管径的上下偏差，通常预留3到5个齿位的调节余量，避免现场装配时出现钢带过长冗余过多、或是长度不足无法箍紧的问题。锁头部分的外形做了切边处理，六角结构的对边尺寸适配常规开口扳手、套筒的作业空间，不会因为外形圆弧过大导致扳手打滑，锁头与钢带的连接部位做了翻边包边处理，避免钢带受拉力时从锁头部位脱出，同时钢带的边缘做了圆角钝化处理，装配时不会划伤操作人员的手套或是被紧固对象表面的防护层。

　　从安装边界来看，该夹钳托装配完成后，锁头部位的径向凸起高度需要控制在合理范围，避免与周边相邻的管路、结构件发生运动干涉，钢带的厚度根据抱紧力需求选型，常规工况下0.5到0.8mm厚度的冷轧钢带经过淬火处理后，既能保证足够的抗拉强度，又具备合适的韧性，箍紧过程中不会因为反复弯折出现断裂。齿槽的冲压角度经过反复验证，棘爪卡入后能承受的反向脱开力不低于额定抱紧力的1.5倍，即使设备运行过程中存在持续振动、温度变化导致的管件热胀冷缩，锁紧结构也不会出现松脱。

　　实际应用中，这类夹钳托常被用在气动管路对接、通风软管固定、车辆线束集束固定、户外线缆杆装固定等场景，相比传统的铁丝捆扎、螺栓紧固管夹，它的装配效率能提升60%以上，且拆卸时只需要撬动锁头部位的棘爪脱开齿槽，就能快速松开钢带，可重复使用次数不低于十次，不会像一次性喉箍那样拆卸后即报废。建模过程中需要重点关注钢带齿槽的节距一致性，锁头内部棘爪的转动间隙控制在0.1mm以内，间隙过大会导致锁紧后钢带存在窜动量，间隙过小则会出现钢带穿入困难、棘爪卡滞的问题。钢带围成环形后的贴合面需要保证圆弧过渡自然，不能出现局部折痕，否则折痕部位会出现应力集中，长期受拉力作用下容易发生断裂。锁头表面的棱角做了0.2mm的倒角处理，既不会影响扳手的卡合，又能避免装配过程中锐角划伤操作人员。

　　针对不同的使用场景，该结构可以通过更换钢带材质适配特殊工况，比如在腐蚀环境下使用可以选用不锈钢钢带，在需要绝缘防护的场景可以在钢带表面包覆尼龙层，锁头内部的棘爪弹簧选用不锈钢材质，避免长期使用后弹簧锈蚀导致棘爪失效。建模时需要模拟钢带弯曲到最小抱紧直径时的应力分布，确保钢带弯曲部位的应力在材料屈服强度以内，避免出现塑性变形导致锁紧力下降。锁头与钢带连接的转轴部位需要保证转动灵活，钢带收放过程中不会出现卡滞，六角拧紧部位的深度要足够，避免扳手卡合深度不足导致拧紧时棱角磨圆。
