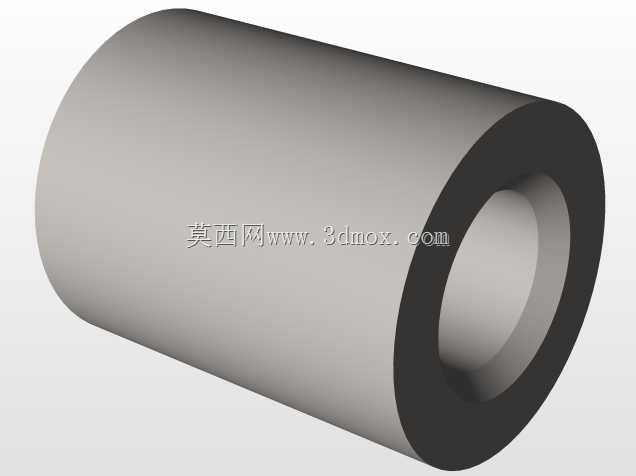

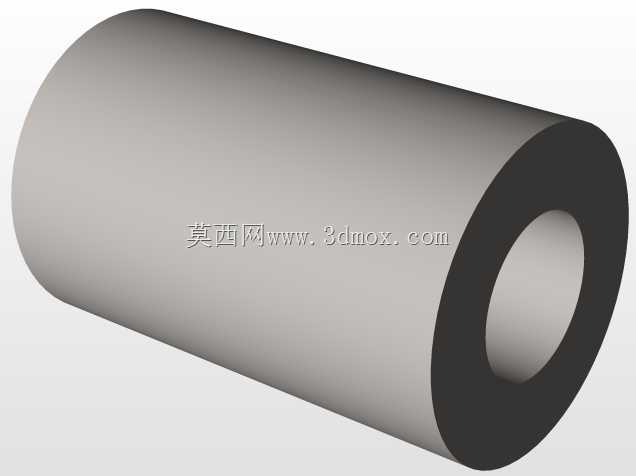

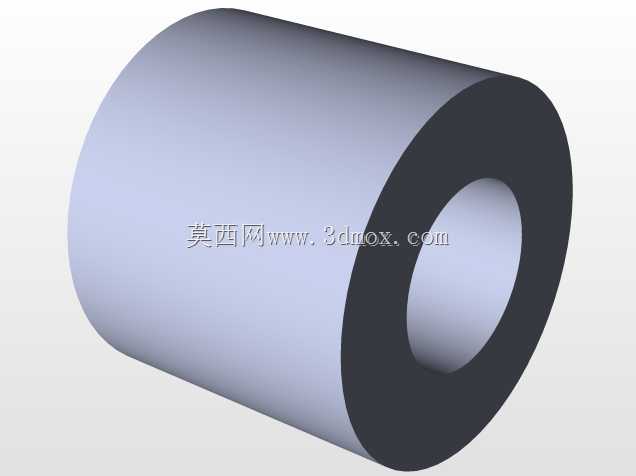

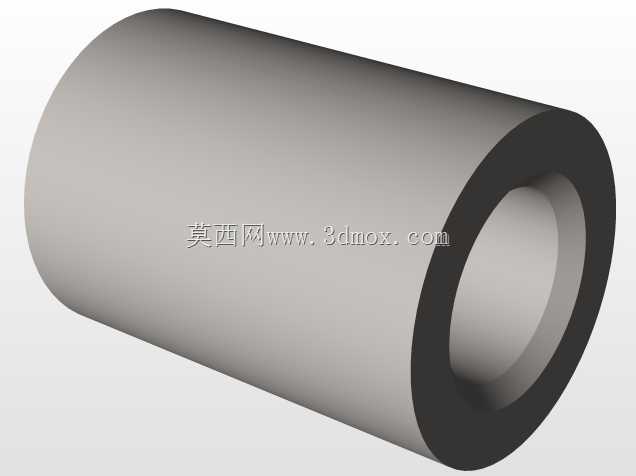

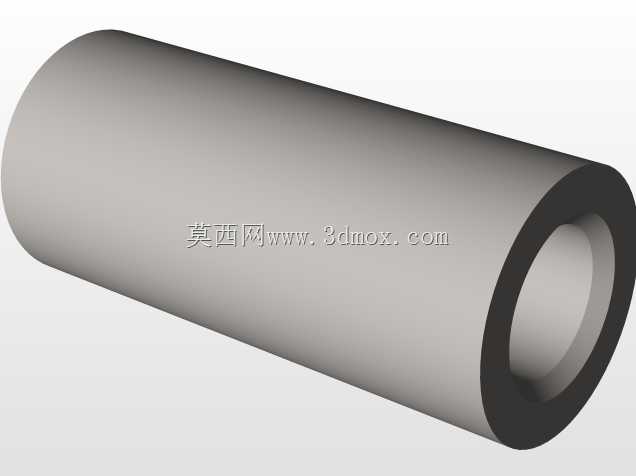

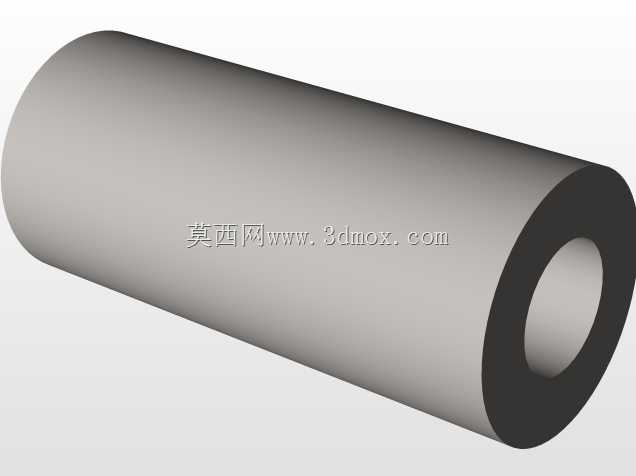

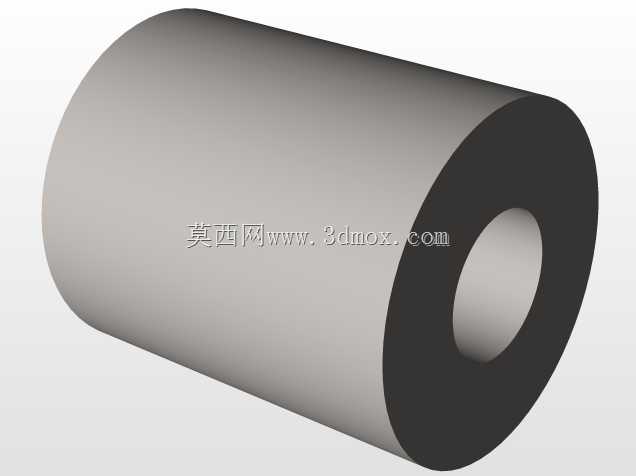

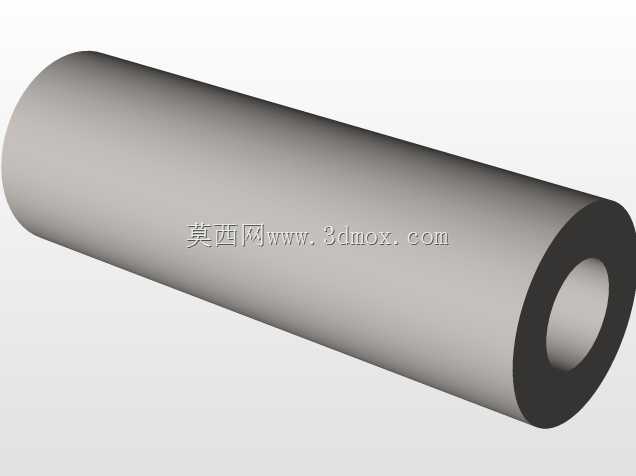

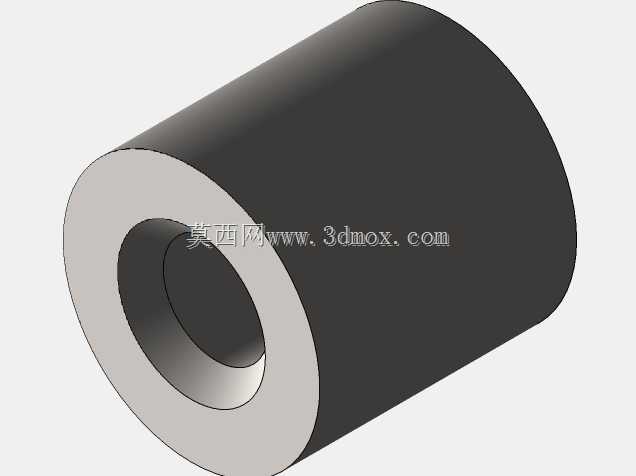

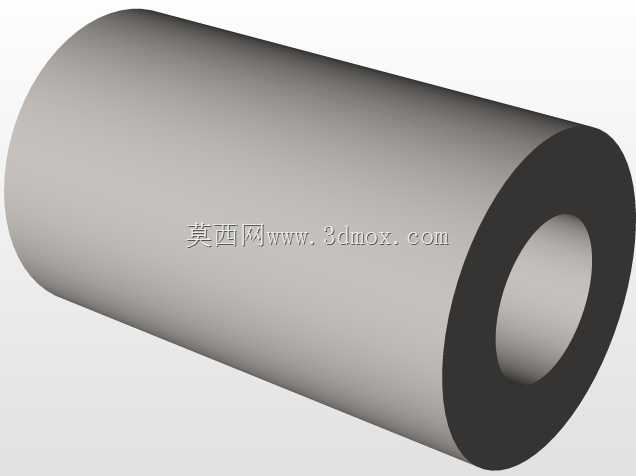

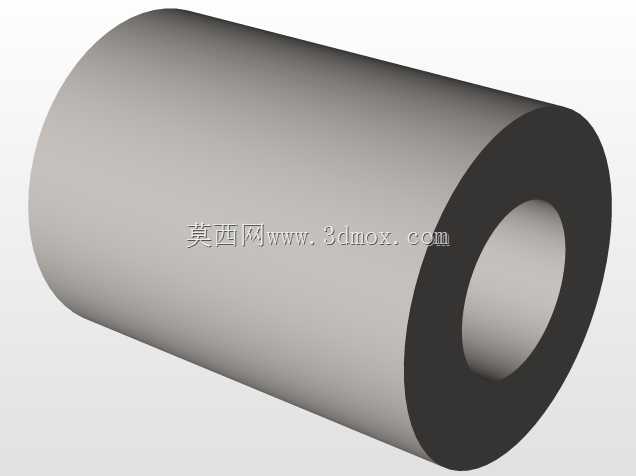

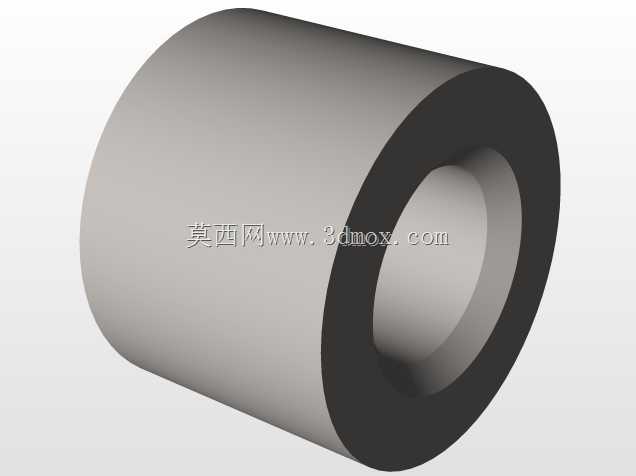

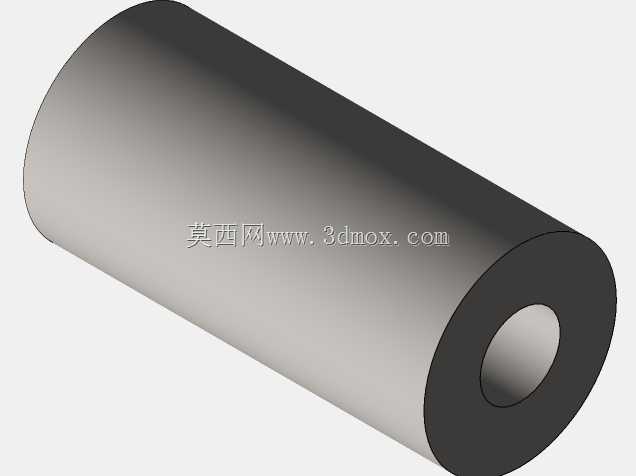

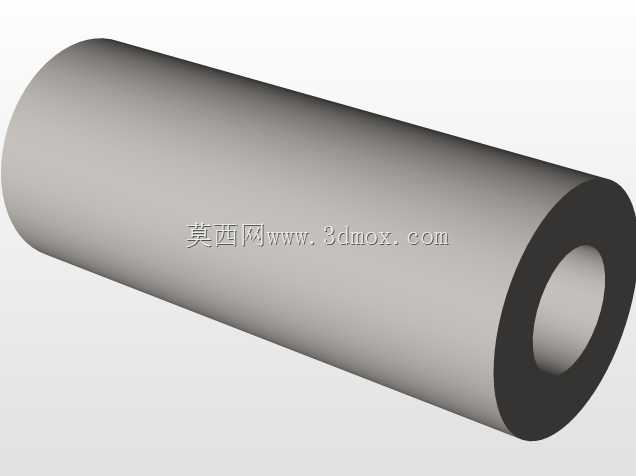

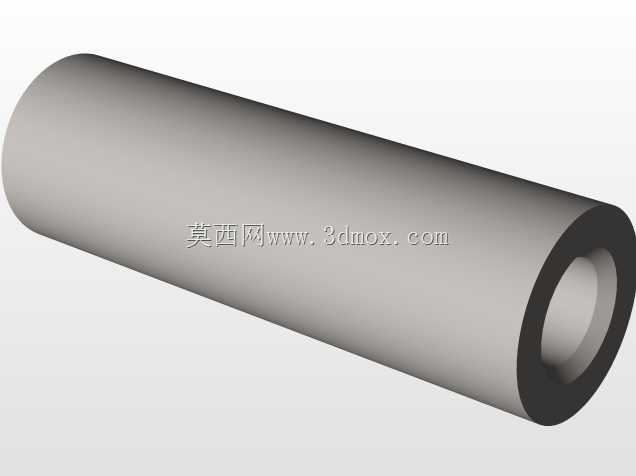

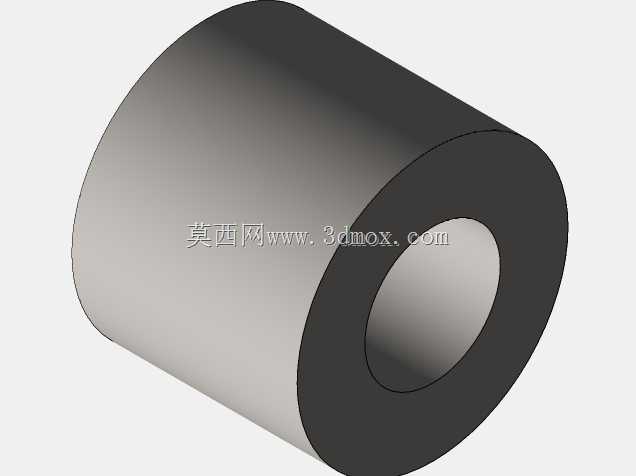

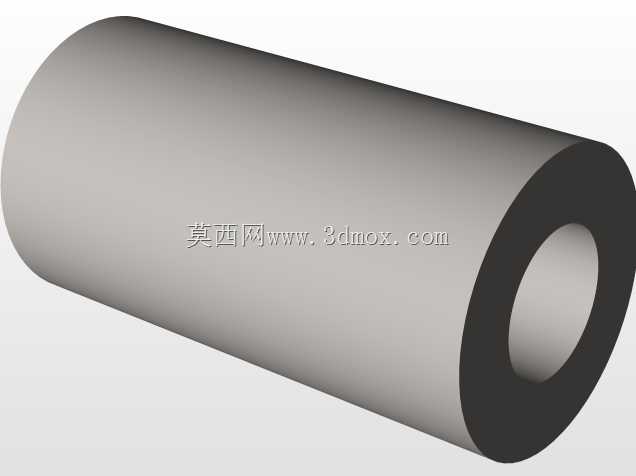

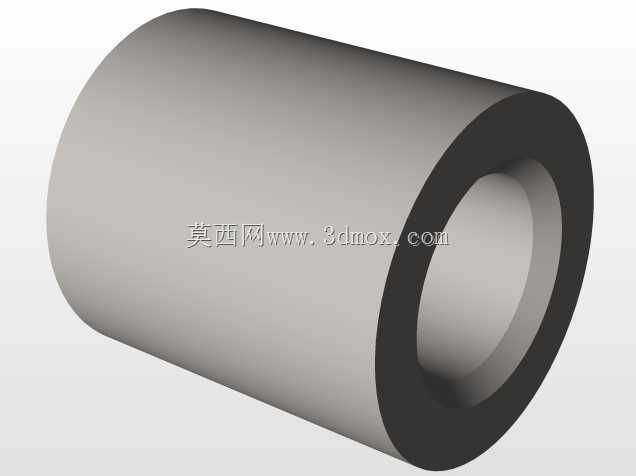

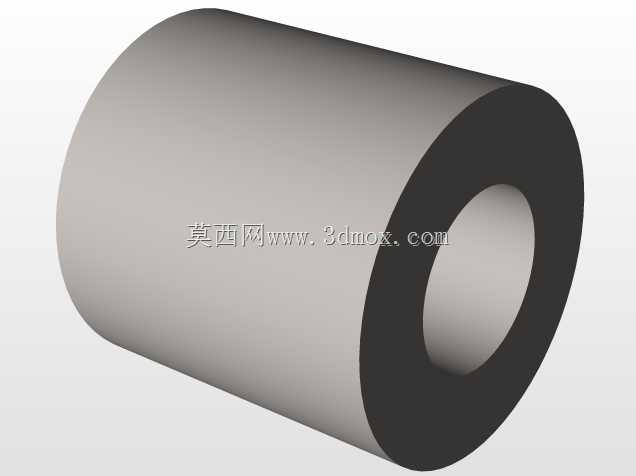

堆叠式空心圆柱紧固螺栓结构设计

　　在通讯设备、电子终端类产品的内部装配场景中，这类空心堆叠螺栓的应用占比远超常规实心紧固件，很多刚入行的结构工程师容易忽略这类零件的设计细节，直到打样试装时才发现堆叠公差、同轴度偏差带来的装配卡滞问题。从实际使用场景来看，这类零件主要承担多层板件的叠装定位与轴向紧固作用，不同于普通外六角螺栓需要预留扳手操作空间，圆柱外形的结构可以直接嵌入预制的安装孔内，在空间局促的通讯模组内部，能最大限度压缩紧固件占用的装配空间，避免和周边走线、贴片元件产生干涉。

　　从功能特性上分析，空心的内孔设计并非单纯的减重考量，实际生产中这个内孔可以走通讯射频线、低压信号线，也可以作为定位销的穿过通道，实现一个零件同时承担紧固、走线、定位三重作用，大幅减少整机内部的零件数量，降低装配工序的复杂度。很多人会误以为空心结构会削弱螺栓的结构强度，实际上在通讯类产品的叠装场景中，螺栓承受的主要是轴向的预紧压力，径向受力极小，只要控制好内孔与外圆的壁厚比例，完全可以满足整机的振动、跌落测试要求，相比实心结构还能降低30%左右的零件重量，对便携式通讯设备的轻量化设计有明显帮助。

　　设计这类零件的时候，首先要确认的是安装边界尺寸：外圆直径需要和安装孔保持H7/h6的间隙配合公差，间隙过大会导致叠装后层间错位，间隙过小则会造成装配时压入困难，甚至刮伤安装孔内壁的喷涂层。轴向长度需要根据叠装板件的总厚度计算，预留0.1-0.2mm的压装余量，避免叠装后出现端面凸起、影响上层盖板的贴合度。内孔的尺寸设计需要兼顾走线空间和壁厚强度，通常壁厚不小于外圆直径的1/5，若内孔需要穿定位销，则内孔公差要控制在H8级别，保证定位销穿过时不会出现卡滞。两端的端面需要设计0.2mm的倒角，既可以去除机加工产生的毛刺，也能在压装时起到导向作用，避免压装过程中切屑掉落到电路板上造成短路隐患。

　　从建模逻辑来看，这类回转体零件不需要复杂的曲面特征，核心是保证外圆与内孔的同轴度公差控制在0.02mm以内，否则叠装多层板件时会出现孔位偏移，导致螺丝无法正常锁付。很多新手建模时会直接用两个拉伸特征分别生成外圆和内孔，忽略了同轴度的基准统一，实际加工时如果两次装夹找正偏差过大，就会出现壁厚不均的问题，受力时容易从薄壁处断裂。正确的建模思路应该是先绘制回转中心线，以同一中心线为基准绘制外圆和内孔的截面轮廓，通过一次回转特征生成主体结构，再添加两端的倒角特征，这样生成的模型从设计源头就保证了内外圆的同轴度，后续导出工程图时也能直接引用统一基准标注形位公差，减少加工端的理解偏差。

　　实际选型应用时，还要注意零件的表面处理要求，在通讯设备内部使用的场景下，通常采用镀彩锌处理，提升零件的防锈能力，同时避免和铝制安装板之间产生电化学腐蚀。如果是用在有屏蔽要求的部位，还可以在零件表面镀镍，提升导电性能，保证叠装层间的接地连续性，减少电磁信号泄漏。这类堆叠螺栓不需要设计外螺纹结构，依靠压装后的过盈配合或者端面的铆接结构实现固定，相比螺纹锁付的方式，装配效率更高，也不会出现螺丝滑牙、锁付扭矩过大导致板件开裂的问题，非常适合自动化产线的批量装配作业。在堆叠层数较多的应用场景下，可以在螺栓端面设计浅定位沉孔，多根螺栓对接时可以通过沉孔定位实现无限堆叠，满足不同厚度叠层结构的装配需求，不需要针对不同叠厚单独开模加工零件，大幅降低零件的品类管理成本。
