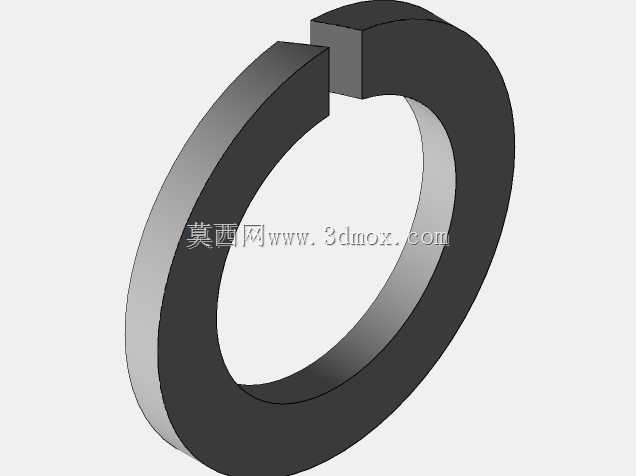

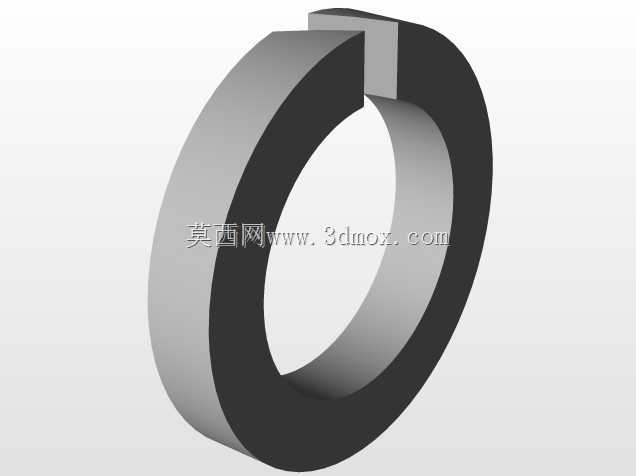

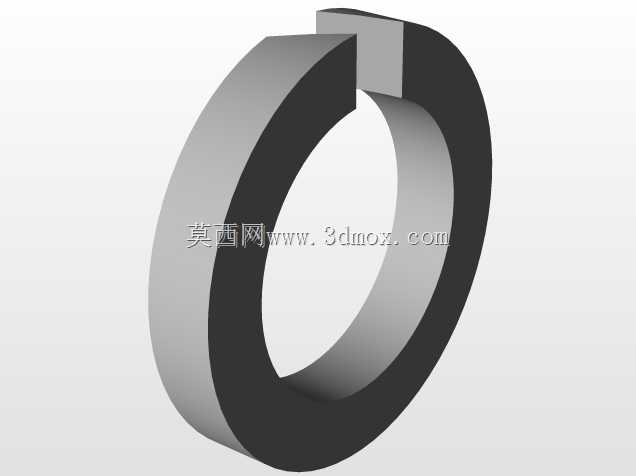

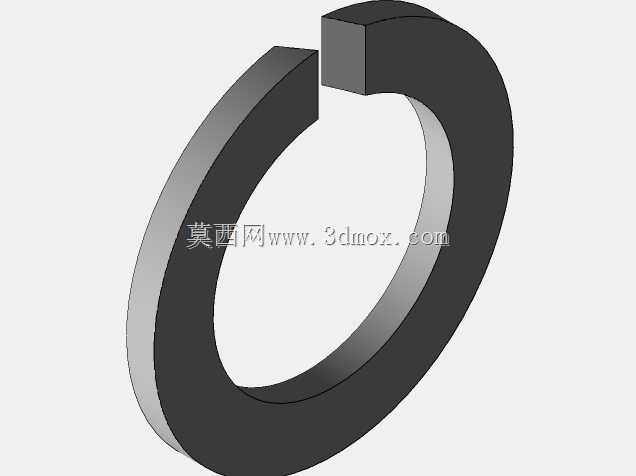

符合GOST6402-70标准的开口锁紧垫圈结构

　　在重型机械、轨道交通、电力设备等长期承受交变载荷、振动冲击的连接场景中，普通平垫圈配合螺纹副的防松能力往往难以满足工况要求，容易出现螺纹回转松动、预紧力衰减甚至连接失效的问题，这类带开口结构的锁紧垫圈，正是针对这类严苛工况开发的机械防松零件。从结构设计逻辑来看，该垫圈采用开口错边的结构形式，区别于普通平垫圈的整环平面设计，其环体上开设的径向开口将整环分割为两个带有错位高度差的端面，当垫圈被压装在螺栓头与被连接件表面之间时，两个错位的环面会在螺栓预紧力的作用下产生弹性形变，开口处的错边结构会嵌入螺栓支承面与被连接件的接触表面，形成径向的咬合阻力，同时垫圈自身的弹性回复力会持续对螺纹副施加轴向的张紧力，

　　抵消振动工况下螺纹副之间产生的相对回转间隙，从机械结构层面实现防松效果，不需要额外添加防松胶、开口销等辅助防松零件，也能在反复拆装的场景下保持稳定的防松性能。在实际选型应用中，这类垫圈的安装边界需要匹配对应规格的螺纹连接件尺寸，其内孔直径需要略大于配套螺栓的螺杆外径，保证垫圈可以顺利套入螺杆且不会出现过大的径向窜动，外圆尺寸则需要控制在螺栓头支承面的覆盖范围内，避免压装后垫圈外边缘超出螺栓头接触面造成局部应力集中，垫圈的厚度与开口错边量是影响防松性能的核心参数，厚度过小会导致垫圈弹性形变行程不足，无法提供持续的张紧力，错边量过大则会导致压装后垫圈的平面度偏差过大，造成被连接件表面局部压应力过高，甚至出现被连接件表面被压溃的情况。

　　从应用场景覆盖来看，这类符合GOST标准的锁紧垫圈常应用在俄系进口设备的维修替换、出口俄语区工业设备的配套组装中，在矿山采掘设备的振动筛连接部位、重型卡车的底盘悬挂连接点、输变电铁塔的螺栓连接节点等场景中，都能看到这类垫圈的应用，相较于尼龙嵌件锁紧螺母、全金属锁紧螺母等防松零件，这类开口锁紧垫圈不需要对螺母结构做特殊改动，可以适配标准的普通六角螺栓与螺母，采购与替换成本更低，且在高低温交变、油污腐蚀的恶劣工况下，不会出现尼龙材质老化失效的问题，长期使用的可靠性更优。在三维建模过程中，这类零件的建模重点在于开口处错边结构的精准还原，需要保证两个错边端面的平行度、开口处的间隙尺寸符合标准要求，同时环体的内外圆同轴度、

　　上下端面的平面度公差需要控制在合理范围内，避免建模过程中出现结构干涉，在装配体中调用该模型时，需要注意垫圈的安装方向，错边的开口方向需要与螺栓的拧紧方向匹配，才能最大化发挥其防松咬合的作用，若装反方向，不仅无法起到防松效果，反而会在螺栓拧紧过程中刮伤被连接件表面，造成预紧力损失。从实际使用的失效案例来看，这类垫圈的常见失效形式包括开口处疲劳断裂、错边结构被压平失去弹性、表面咬合齿磨损导致防松力矩衰减，因此在选型时需要根据工况的振动等级、预紧力要求选择对应硬度等级的垫圈，对于高振动、大冲击的工况，需要选择经过热处理强化的高硬度垫圈，同时在安装时需要控制螺栓的拧紧力矩，避免力矩过大导致垫圈被过度压缩产生塑性变形，失去弹性回复能力。
