OST3-2234-80标准圆柱销螺柱结构

　　在通讯设备组装、小型机电产品装配、精密仪器装调这类对连接定位精度有明确要求的场景里，这类符合OST3-2234-80规范的圆柱销螺柱是很常见的基础连接件，很多结构工程师在做装配方案选型时，都会优先考虑这类成熟标准件，不用从零开始做非标设计，能大幅缩短结构开发的周期，也能降低后续批量生产的加工成本。从实际使用的角度看，这类零件同时承担了定位和辅助连接的双重作用，和普通的纯定位圆柱销不一样，它的柱面加工精度控制在IT6级公差范围，外圆表面做了精磨处理，粗糙度能达到Ra0.8，装入对应的销孔之后，不会出现松旷晃动的情况，既能保证两个装配部件之间的相对位置精度，也能承受一定的横向剪切载荷，在通讯类产品的壳体拼接、

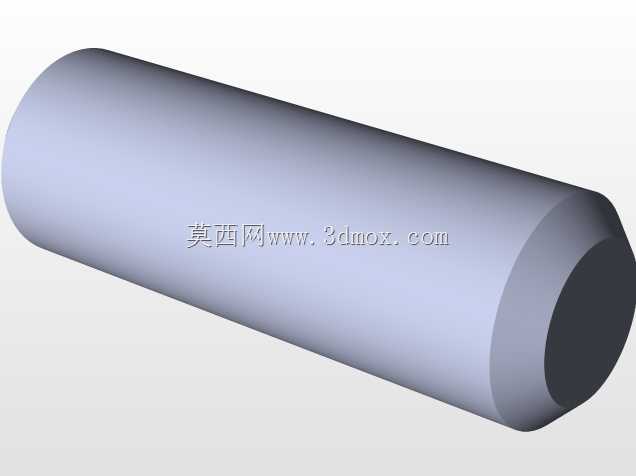

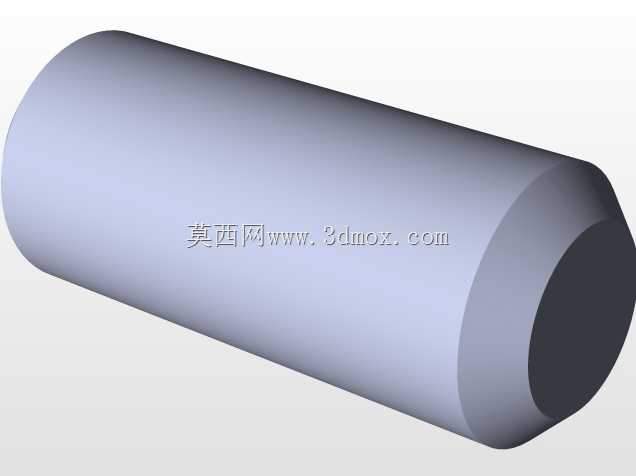

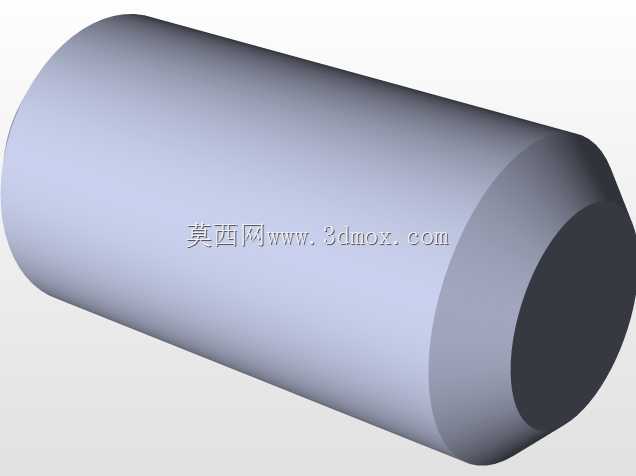

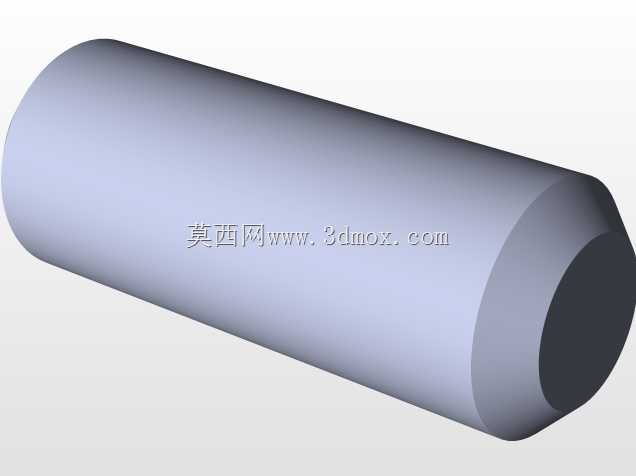

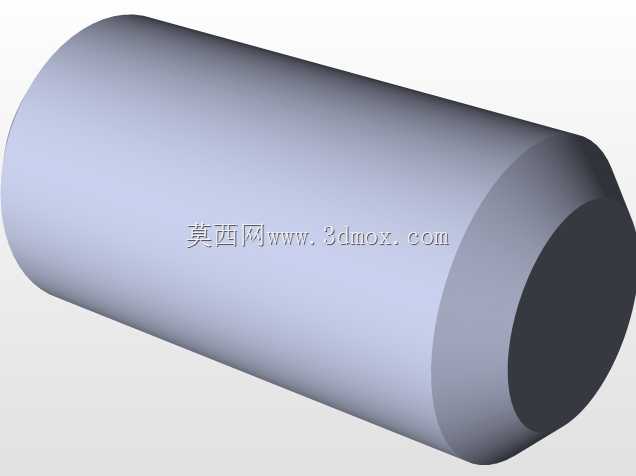

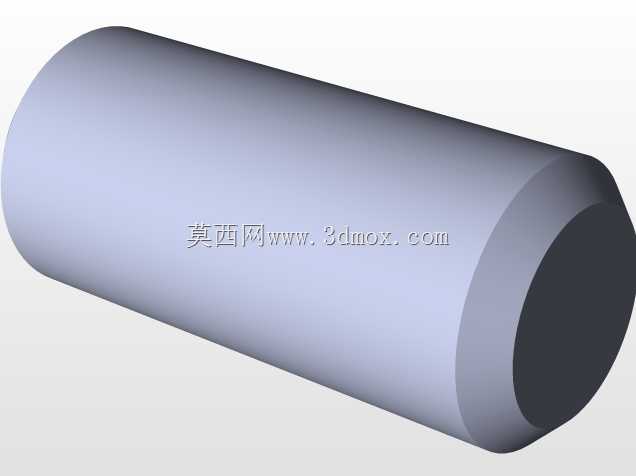

　　内部PCB板安装支架定位这类场景里，能避免设备受振动冲击后出现部件移位，导致内部线路接触不良的问题。做这个零件的三维建模时，首先要抓住标准件的核心尺寸约束，不能随意改动外圆的公称直径和有效配合长度，柱身整体是等直径的光滑圆柱结构，两端做了极小的倒角处理，这个倒角不是为了外观好看，而是装配导向用的，工人在压装或者敲入销孔的时候，不会因为端部的锐边刮伤销孔内壁，破坏孔壁的加工精度，也能避免装配时出现卡滞、零件歪斜的问题。很多新手建模的时候容易忽略这个倒角的尺寸，要么做的太大导致有效配合长度不足，要么做的太小起不到导向作用，实际装配的时候就会出现各种问题。从安装边界来看，这类销螺柱的安装孔需要做铰孔加工，

　　孔的公差要和销的外圆公差做过渡配合设计，压入之后的过盈量控制在0.005到0.012毫米之间，既能保证连接的牢固性，也不会因为过盈量太大导致销孔周围的零件材料出现应力开裂，尤其是在通讯设备常用的铝合金壳体、工程塑料安装座上使用时，过盈量的控制尤为重要，过大会撑裂安装基座，过小则会在设备运输、使用过程中出现销子松脱的故障。和普通的螺纹螺柱相比，这类销式螺柱的抗剪切能力更强，因为没有螺纹的应力集中槽，柱身整体的力学性能更均匀，在需要承受横向载荷的连接位置，它的可靠性比同直径的螺纹螺柱要高很多，很多通讯基站的户外设备内部结构，在需要抗风振、抗温度形变的连接位置，都会选用这类零件做定位连接，避免长期户外使用后连接失效。

　　建模的时候还要注意柱身的圆柱度公差控制，整个有效配合段的圆柱度误差不能超过0.003毫米，不然装入销孔之后会出现局部接触应力过大的问题，长期受交变载荷的时候容易出现疲劳断裂，也会导致两个装配部件的定位面出现错位，影响整个设备的装配精度。很多人做这类标准件建模的时候，只画个简单的圆柱就完事，忽略了形位公差的标注和工艺细节的还原，导致后续出工程图的时候没法直接用于生产，或者做装配仿真的时候出现干涉、配合间隙不合理的问题。这类零件的端面是和柱身轴线垂直的精车端面，垂直度公差控制在0.01毫米以内，压装的时候端面能和安装孔的沉台端面完全贴合，不会出现倾斜，保证整个连接件的受力方向和柱身轴线一致，避免出现附加的弯曲应力。在实际的设备维护场景里，这类标准销螺柱的互换性很好，只要是符合对应标准规格的零件，都可以直接替换，不用做额外的修配，这也是标准件在工业装配里的核心优势，不管是批量生产还是售后维修，都能大幅降低物料管理和维护的成本。做三维结构设计的时候，把这类标准件的模型导入装配体之后，要注意检查销的伸出长度，不能和周边的其他零部件产生运动干涉，尤其是在有滑动、转动部件的结构里，要预留足够的安全间隙，避免设备运行的时候销柱刮蹭到其他运动件，导致设备卡滞或者零件磨损。
