薄型平面梁式1kN压缩称重测力结构

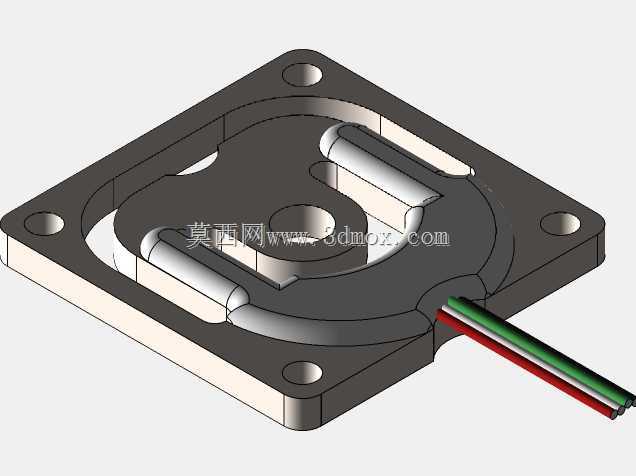

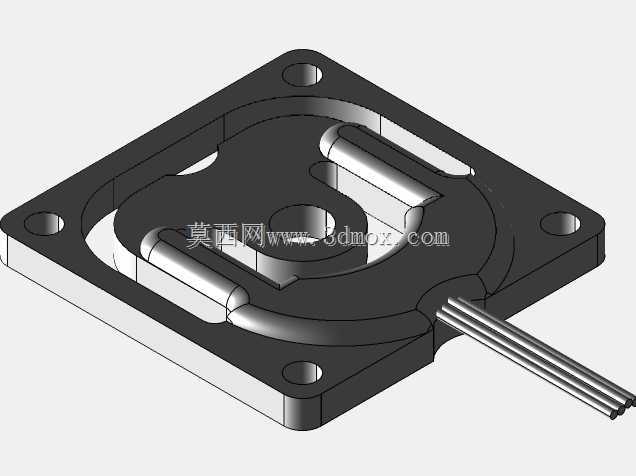

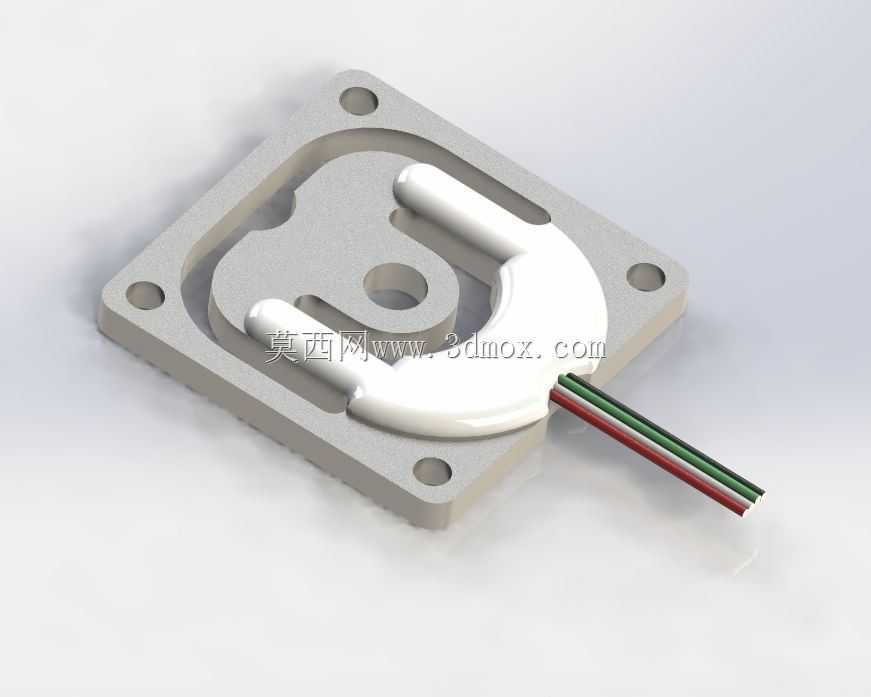

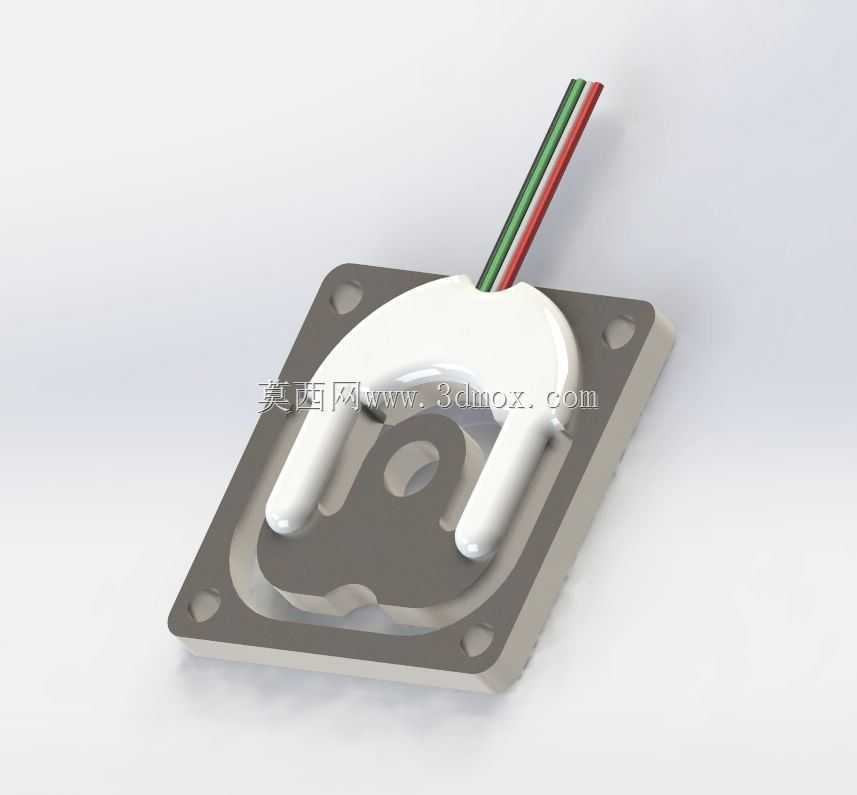

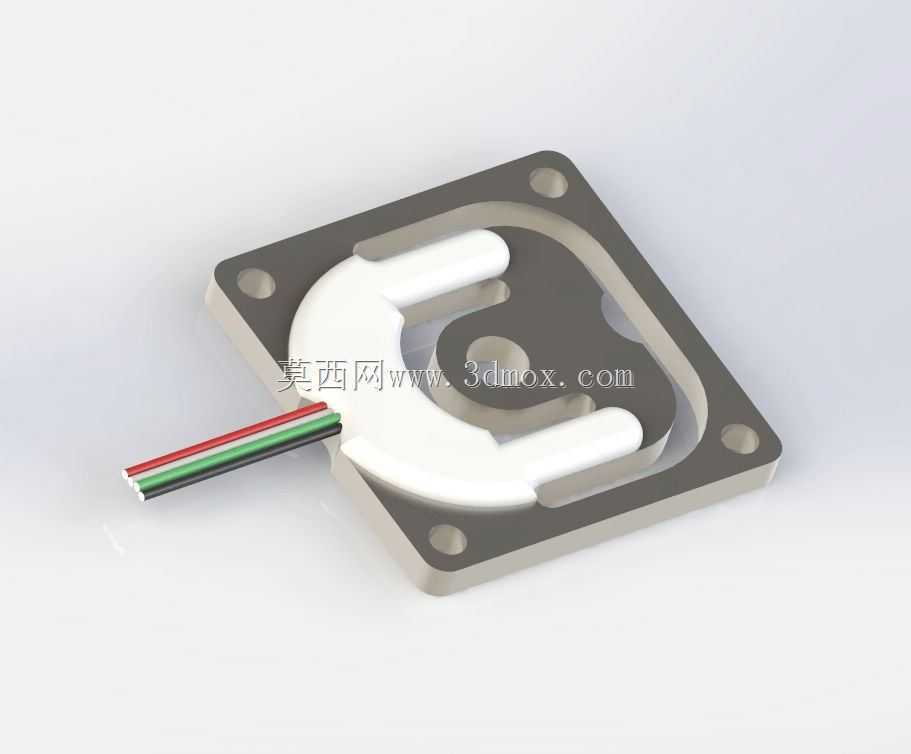

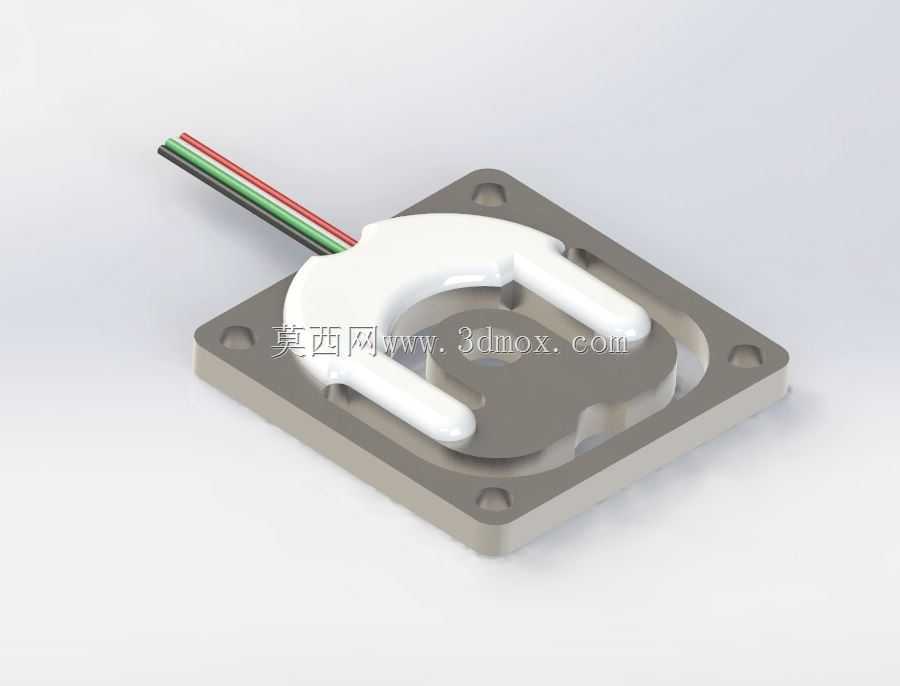

　　在桌面级精密称重、小型自动化装配线压装力监测、便携式测力设备、智能仓储小件重量分拣这类安装空间极度受限的场景里，传统柱式、S型称重传感器往往因为整体高度过高、安装固定位冗余，无法适配紧凑的设备内部布局，这款薄型平面梁结构的测力单元，正是针对这类小空间测力需求开发的结构方案。从结构设计逻辑来看，该测力单元采用方形安装基座配合C型弹性梁的整体布局，弹性应变区域集中在中部镂空的平面梁体上，四根引出的应变线对应惠斯通电桥的四个桥臂接线，能够将受压产生的微应变转化为线性的电信号输出，相比传统悬臂梁结构，这种平面一体化的弹性体设计，能在压缩高度极低的前提下保证1kN量程内的测力线性度，避免偏载带来的测量误差。安装边界上，

　　基座四个角预留了沉头安装孔位，安装时不需要额外设计复杂的定位工装，直接通过螺栓将基座固定在设备安装面即可，受力端直接承接被测载荷的压力，不需要额外加装传力导向结构，整体安装厚度控制在极小的范围内，能够嵌入到智能货架的层板下方、小型压装设备的工作台内部、便携式称重托盘的夹层里，不会额外占用设备的垂直安装空间。实际使用场景中，这类测力结构常被用于小型电子秤的核心测力单元、3C产品装配过程中的压装力检测、医疗设备的微量称重模块、物流分拣线的小件重量核验工位，相比大尺寸的称重传感器，它的整体重量更轻，安装适配性更强，对于安装空间有严格限制的便携类、嵌入式测力场景，能够在保证测量精度的前提下，大幅压缩设备的整体体积。设计过程中，

　　弹性体的应变区做了圆弧过渡处理，避免应力集中导致的长期使用疲劳问题，基座和弹性体采用一体化加工的结构形式，减少了装配环节带来的连接间隙，保证受力传递的一致性，出线端做了局部的应力释放防护，避免设备运行过程中引线拉扯导致的桥臂接线断裂问题。从受力特性来看，这种平面梁结构的抗偏载能力优于同尺寸的单点式悬臂梁传感器，当载荷作用点在承压面范围内小幅偏移时，测量结果的波动能够控制在允许的误差范围内，不需要额外设计复杂的均载结构，降低了配套设备的结构设计难度。对于结构设计从业者来说，在做小型测力设备的布局时，不需要再为传感器的安装高度预留过多空间，可以将承压面和设备工作台面做齐平设计，减少设备的台阶结构，提升设备的整体整洁度；

　　对于设备选型人员来说，这种薄型结构的测力单元，能够适配绝大多数原有紧凑设备的改造需求，不需要对原有设备的结构做大规模改动，只需要在受力位置预留对应尺寸的安装沉台，即可完成测力功能的加装。建模过程中，弹性体的应变区厚度、C型槽的开口尺寸、安装孔的位置度都做了严格的参数化设定，能够根据不同的量程需求快速调整结构参数，比如调整应变区的厚度即可适配不同的额定量程，不需要整体重构模型结构，方便后续衍生不同规格的同系列产品。另外，该结构的承压面做了局部的凸起限位，安装配套的承压头时能够快速定位，避免承压头偏移导致的受力不均，基座底部的平面度要求控制在合理范围内，安装时能够和设备安装面充分贴合，避免安装面不平导致的弹性体附加应力，影响测量精度。在长期使用的可靠性设计上，弹性体表面做了对应的防护处理结构预留，能够适配防潮、防尘的使用场景，比如在食品加工车间的小型称重工位、仓储环境的库存监测点位，都能稳定运行，不会因为环境中的粉尘、潮气影响应变片的工作稳定性。
