吉博力内螺纹适配连接管件结构设计

　　在民用给排水、家装卫浴管路布设、小型工业流体输送回路的搭建场景里，不同管径、不同接口类型的管路衔接一直是现场施工与设备预装阶段绕不开的环节，这类内螺纹适配接头正是为解决异径管路对接、硬管与带外螺纹终端部件的连接需求而设计的核心转接零件。从实际使用场景来看，这类适配件常被用在暗装给排水管路的终端接驳、卫浴龙头与预埋墙体管路的转接、小型水处理设备的进出水口连接位置，承担着管路通径过渡、密封衔接、抵消安装位轴向偏差的作用，相比传统的外丝对接加补芯的组合方案，一体式的内螺纹适配结构能减少两个密封接触面，大幅降低管路渗漏的概率。

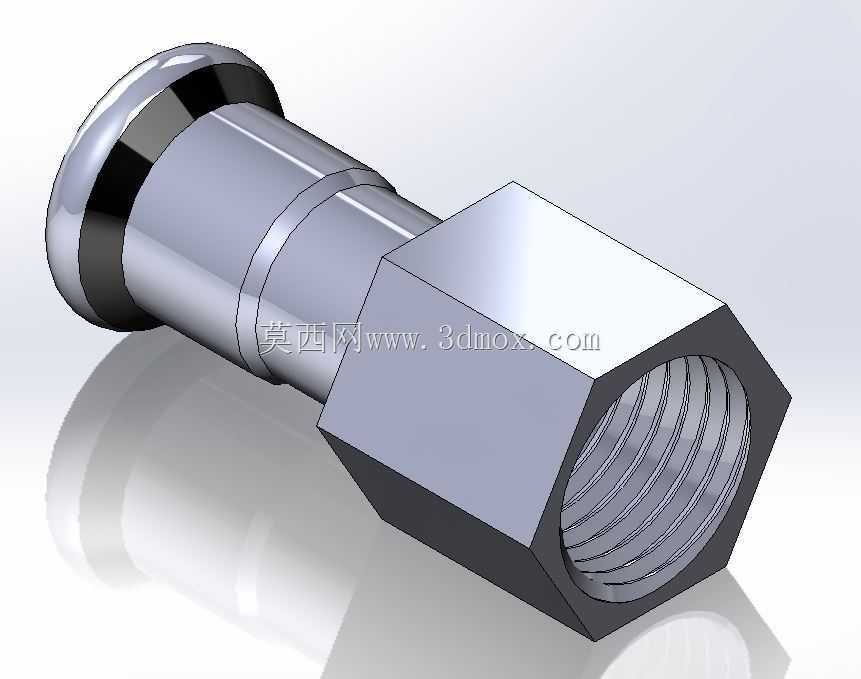

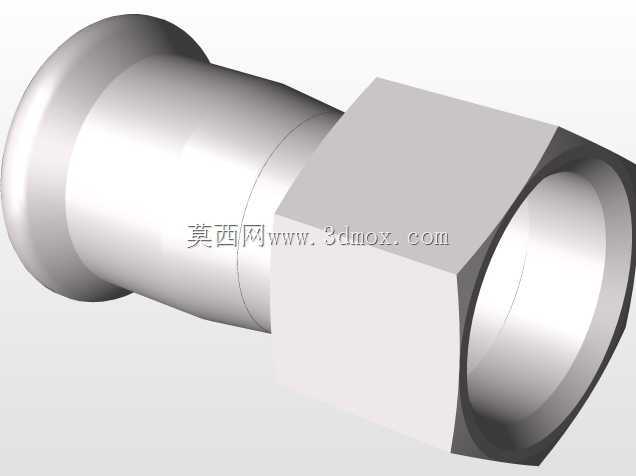

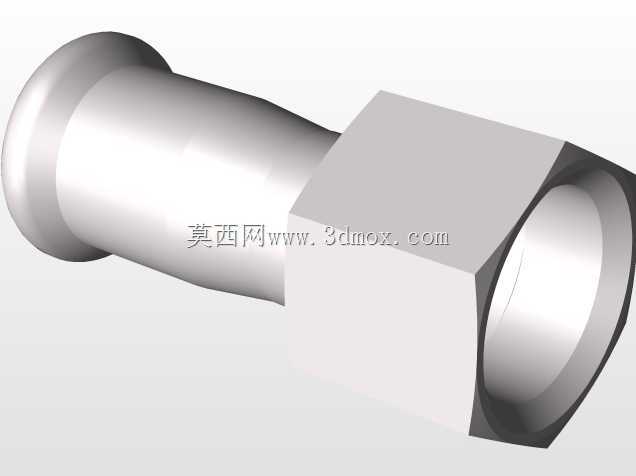

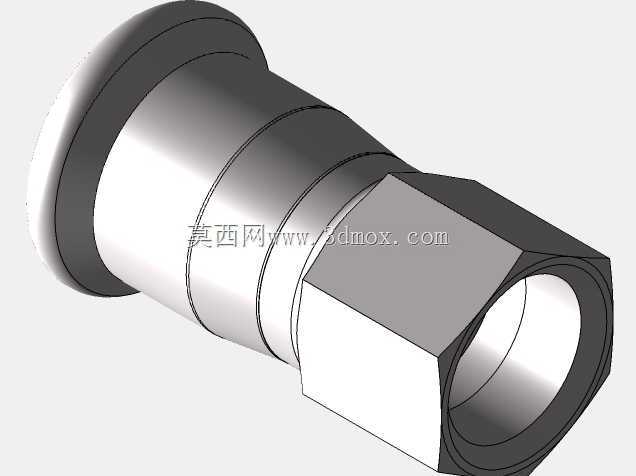

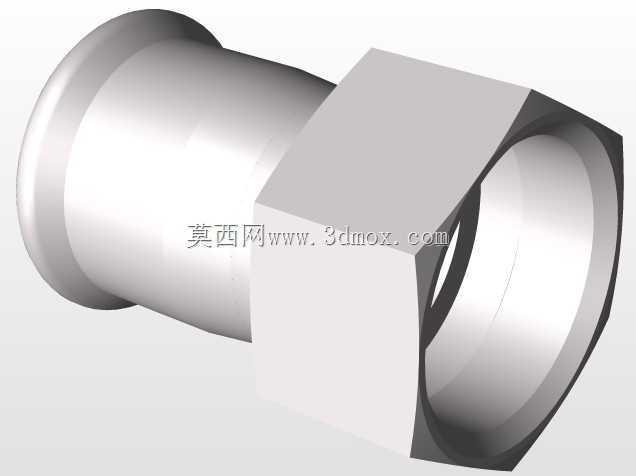

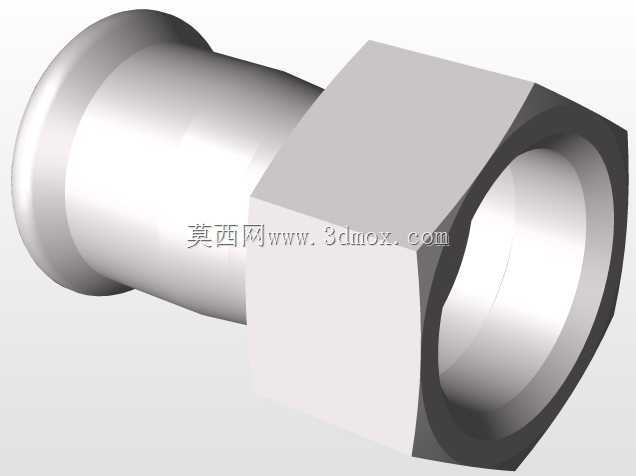

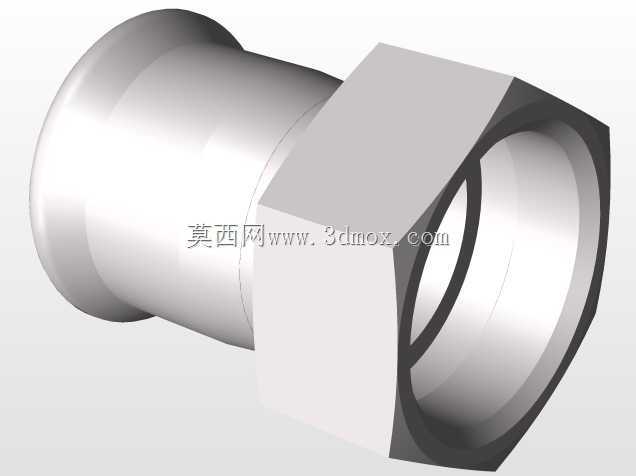

　　从结构设计逻辑来看，该适配件采用一端外插接式光轴、一端内螺纹六角主体的组合结构，六角段的外形尺寸完全适配标准呆扳手的咬合尺寸，安装时无需额外夹持管件本体的光滑柱面，仅用普通开口扳手就能完成拧紧操作，不会在管件表面留下夹持划痕，也能避免薄壁管件被夹变形的问题。内螺纹段的螺纹牙型采用通用密封管螺纹标准，牙距与牙型角完全匹配市面主流的给排水管路外螺纹接头，螺纹加工的同轴度公差控制在0.05mm以内，保证拧紧时螺纹副能均匀贴合，不会出现偏扣、滑丝的问题。光轴插接端设计有两道环形密封槽，安装时配套对应规格的O型密封圈，插入对应内径的塑料管路或者金属硬管后，通过卡压或者锁紧螺母就能完成密封固定，插接端的端部做了15度的导向倒角，现场安装时无需额外修磨管口就能顺利插入管路内部，降低现场施工的操作难度。

　　从安装边界尺寸来看，六角主体的对边尺寸严格遵循标准管接头的尺寸规范，相邻两个接头并排安装时，扳手操作空间预留量足够，不会出现相邻管件干涉导致扳手无法卡入的问题。光轴段的长度经过优化，既保证插入管路后有足够的接触长度满足拉拔强度要求，又不会因为长度过长导致管路内部流道出现不必要的通径缩减，整个零件的内部流道做了等径过渡处理，介质流经时不会出现明显的流道突变，能有效降低管路内部的流阻，减少供水系统的压力损失。零件的材质选用适配给排水场景的铜镍合金材质，表面做了抛光镀镍处理，既具备足够的结构强度承受管路1.6MPa的常规工作压力，又能耐受日常供水环境下的腐蚀，长期使用不会出现锈渣脱落堵塞管路出水端滤网的问题。

　　在三维建模过程中，整个零件采用全参数化驱动的建模逻辑，螺纹段的牙型、六角对边尺寸、光轴段的直径与长度、密封槽的深度与宽度都设置了可编辑的参数变量，后续如果需要适配不同通径的管路、不同规格的螺纹标准，仅需要修改对应参数就能快速生成新规格的模型，无需重新绘制草图与特征。建模时特意对螺纹收尾段做了真实的退刀槽结构还原，没有采用简化的装饰螺纹线处理，导出的STEP格式模型能直接导入有限元分析软件，完成螺纹副受力、管路承压状态下的应力分布仿真，也能直接用于加工环节的数控编程参考，避免设计模型与实际加工零件出现结构偏差。在装配验证环节，模型的配合公差完全按照实际安装的间隙要求设置，模拟装配时能直观检查与对应外螺纹接头、插接管路的配合状态，提前发现干涉、配合间隙过大等设计问题，减少实际打样后的修改次数。
