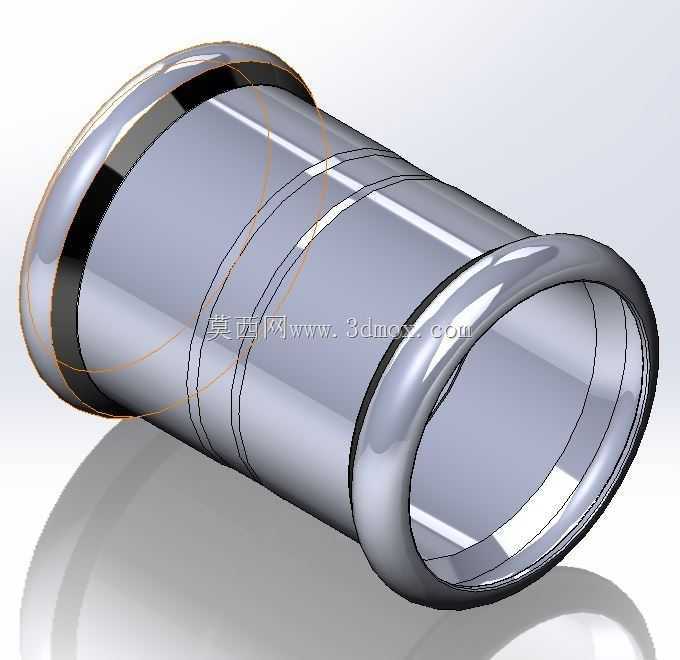

CuNiFe材质Geberit管道联轴器结构设计

　　在民用给排水、船舶管路系统、化工流体输送以及暖通空调的管线布设场景中，管道联轴器是承担两段同管径管材对接、补偿微小安装偏差、保障管路密封可靠性的核心连接件，本次设计的CuNiFe材质Geberit结构联轴器，正是针对中低压流体输送场景下的耐蚀、快装需求开发的参数化结构。从实际工程使用的反馈来看，传统镀锌钢管接头在长期接触含氯水体、潮湿盐雾环境时，极易出现接触面锈蚀、密封面结垢导致的渗漏问题，而铜镍铁合金材料本身具备优异的抗电化学腐蚀性能，在海水输送、市政中水系统、医用纯水管路中都能保持长期的结构稳定性，不会因为材质析出造成流体污染，也不会因为锈蚀膨胀导致管路通径缩窄。

　　设计阶段首先明确了安装边界的约束条件：这类直筒式联轴器属于插接式连接结构，不需要在管端加工外螺纹，也不需要配套法兰盘焊接，两端的承口深度按照对应公称管径的1.2倍取值，既保证管材插入后有足够的接触面积分担轴向拉拔力，也避免承口过深造成材料浪费、安装时管材插入不到位的问题。筒身外壁设计的多道环形凸筋，一方面是增强筒身的径向抗形变能力，当管路内部出现水锤压力波动时，筒身不会因为瞬时高压出现鼓胀变形；另一方面这些凸筋也可以作为安装定位标记，施工人员将管材插入到对应凸筋位置时，即可确认插入深度符合要求，不需要额外做标记线，能有效降低现场施工的出错概率。两端的卷边结构是整个零件的受力关键位置，卷边的圆角半径经过反复校核，既要保证安装时配套的卡压工具能顺利卡在卷边位置完成压接密封，也要避免卷边处应力集中，在长期使用过程中出现开裂。

　　从结构功能上看，这款联轴器的内壁设计有两道环形密封槽，用来放置三元乙丙材质的O型密封圈，当管材插入承口后，密封圈被挤压在管材外壁和联轴器内壁之间，形成两道独立的密封屏障，即使其中一道密封圈因为安装划伤或者长期老化出现微渗，另一道密封结构依然能保证管路不出现泄漏。筒身的壁厚设计遵循等强度原则，承口位置因为要承受卡压工具的压接力，壁厚比中间筒身段厚0.8mm，中间段因为主要承受内部流体压力，壁厚按照1.6MPa的工作压力进行计算，保留2.5倍的安全系数，完全满足民用建筑给排水、工业低压流体输送的压力要求。

　　在实际选型应用中，这类联轴器特别适合旧管路改造场景，因为不需要转动管材，只需要将两段管材对齐后插入联轴器，再用专用卡压工具完成两端压接即可，整个安装过程不需要动火焊接，也不需要套丝加工，在狭小的管井空间、吊顶内部的管路维修场景下，能大幅缩短施工周期，降低施工安全风险。针对船舶管路、海边建筑的管路系统，CuNiFe材质的抗盐雾腐蚀性能比普通黄铜接头高3倍以上，不会出现黄铜常见的脱锌腐蚀问题，长期使用的维护成本更低。

　　建模过程中所有尺寸都做了参数化关联，只要修改公称管径参数，整个联轴器的承口深度、壁厚、凸筋位置、卷边尺寸都会按照设计规则自动更新，不需要逐个特征修改尺寸，能快速衍生出不同管径规格的系列化模型，方便设计人员在做管路排布时直接调用，也方便生产端根据参数快速调整模具尺寸。在安装边界的校核上，模型预留了卡压工具的操作空间，联轴器两端的卷边距离筒身凸筋的位置，刚好匹配标准卡压钳口的宽度，不会出现卡压时钳口干涉筒身、压接位置偏移的问题，保证现场安装的压接质量一致性。筒身内壁的密封槽尺寸公差按照H7精度设计，既能保证密封圈安装后不会因为间隙过大出现移位，也不会因为间隙过小导致密封圈被剪切损坏。
