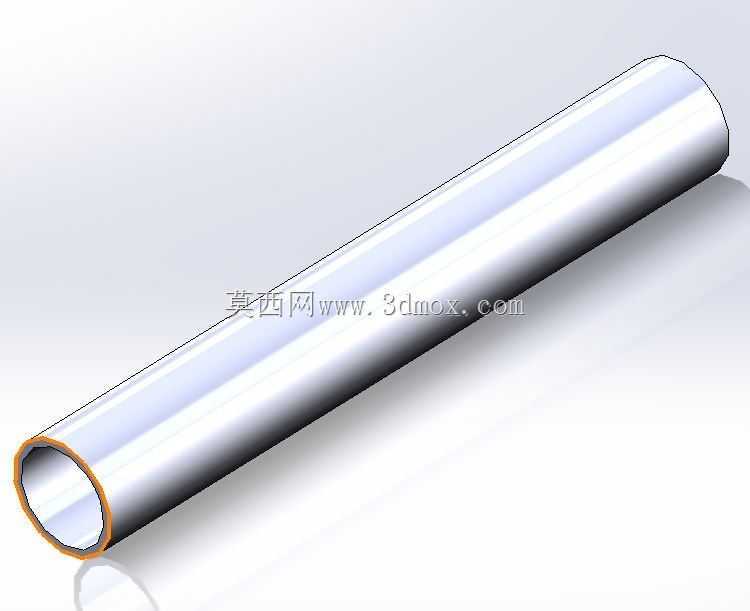

格贝列特铜镍铁卡压式直型管道参数化设计

　　在民用建筑给排水、船舶管路系统、化工介质输送以及暖通空调循环管路的搭建作业中，直型管道作为管路系统的基础构成单元，承担着介质定向输送的核心作用，其连接可靠性、材质耐蚀性直接决定整套管路系统的服役寿命与运维成本。本次设计的铜镍铁材质卡压式直管道，针对传统螺纹连接、焊接连接管道在现场施工中存在的装配效率低、密封一致性差、焊接热影响区易腐蚀等痛点做了定向优化，适配薄壁金属管路系统的快装需求。从实际应用场景来看，这类铜镍铁合金管道可适配饮用水输送、冷凝水循环、低压气体输送等多种工况，铜镍铁材质本身具备优异的抗氯离子侵蚀能力，在沿海高湿高盐环境、船舶舱室管路场景下，相比普通镀锌钢管、纯铜管具备更长的无故障服役周期，

　　同时材质本身的卫生性能满足生活饮用水输配设备的相关要求，不会在长期输水过程中析出有害金属离子。从产品功能特性层面看，该管道采用卡压式连接结构设计，管道端部预留标准卡压成型边界，安装时无需套丝、无需焊接作业，仅需配套专用卡压工具即可完成管道与配套管件的压接装配，压接完成后连接部位会形成双重密封结构，一道为径向挤压形成的硬密封，一道为配套密封圈形成的软密封，可承受1.6MPa的工作压力，在-20℃到80℃的工作温度区间内可保持密封性能稳定，不会出现渗漏、脱管等问题。在设计思路上，本次采用全参数化建模逻辑，将管道的公称通径、壁厚、端部卡压段长度、管口倒角尺寸、管身直线度公差等核心参数全部设置为可驱动变量，

　　设计人员可根据不同项目的管路通径需求、压力等级要求，直接修改对应参数即可生成对应规格的管道模型，无需重复绘制草图、重复做特征建模，大幅提升同系列不同规格管道的设计出图效率。建模过程中严格遵循卡压式管道的行业尺寸规范，管身部分保持严格的圆柱度公差，避免因管身圆度不足导致卡压时密封面受力不均出现渗漏隐患；管口位置做了15度导向倒角设计，既方便安装时快速插入配套的卡压管件内部，也可避免管口锐边在安装过程中划伤管件内部的密封胶圈；卡压段的长度、直径公差严格匹配通用卡压工具的钳口尺寸，确保现场压接时钳口可完全覆盖卡压区域，压接后形成的密封环尺寸符合规范要求。从安装边界维度考量，该管道的直线型结构可适配多种管路排布场景，无论是沿墙面明装的直段管路、还是预埋在墙体内部的暗装管路，都可根据现场实际测量长度对管道进行裁切，裁切后仅需对管口做简单的去毛刺处理，即可正常进行卡压连接，无需对连接部位做特殊处理。管道本身的壁厚均匀性控制在±0.1mm范围内，既保证了管身的结构强度，可承受管路内部的水锤冲击，也避免了壁厚过大造成的材料浪费与成本上升。在管路系统排布时，该直管道可与同系列的弯头、三通、联轴器、球阀等配套管件直接组合装配，所有连接接口的尺寸保持统一的公差配合标准，无需额外加工转接结构即可完成整套管路的搭建。相比传统的焊接管道，这类卡压式铜镍铁管道的现场安装效率可提升60%以上，且安装过程无明火作业，在装修现场、

　　船舶舱室等有防火要求的施工场景下具备更高的施工安全性，同时后期运维过程中如果需要对管路进行改造，仅需切除原有卡压部位即可重新进行连接，管路的可拆卸性、可维护性远高于焊接式管路。建模过程中对管道的内外表面做了符合实际加工工艺的特征处理，外表面为冷拔工艺形成的光滑金属表面，无明显的拔制划痕与凹坑，内表面做了粗糙度控制，降低介质在管内流动时的沿程阻力，减少输送过程中的压力损耗，同时光滑的内表面也不易结垢，可长期保持管路的输送效率，避免因管内壁结垢造成的通径缩小、水质二次污染等问题。针对不同公称通径的规格，模型中同步匹配了对应的卡压力参数参考值，为现场施工时的工具参数调节提供参考，避免因卡压力不足导致连接强度不够，或是卡压力过大造成管道管壁变形过度影响管路通径。
