Geberit铜镍外螺纹适配接头结构设计

　　在民用建筑给排水、商用制冷管路、船舶淡水输送系统以及化工低压流体输送场景中，不同材质、不同接口标准的管路对接一直是现场安装与预制装配阶段的常见痛点，这款铜镍材质外螺纹适配接头，正是针对这类跨标准管路对接需求开发的专用连接件。从实际使用场景来看，这类适配接头常出现在薄壁不锈钢管、PEX交联管与带内螺纹接口的阀门、水表、水泵进出水口的对接位置，尤其是在对管路耐腐蚀性能有一定要求的沿海建筑给排水系统、船舶舱内供水管路中，铜镍材质的抗脱锌腐蚀、抗氯离子侵蚀特性，能大幅降低接头位置长期使用后的渗漏风险，避免普通黄铜接头在高湿高盐环境下出现的晶间腐蚀问题。

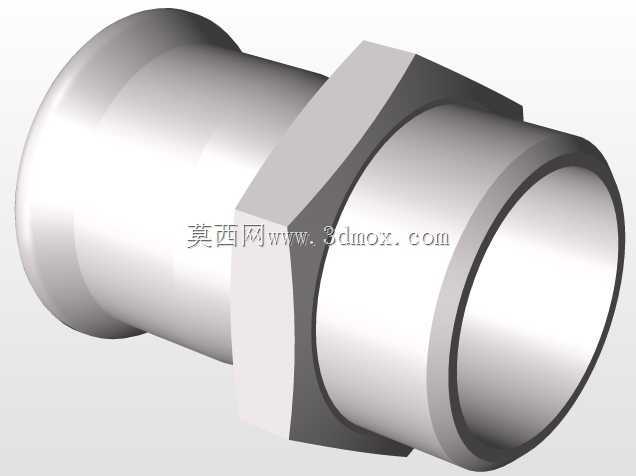

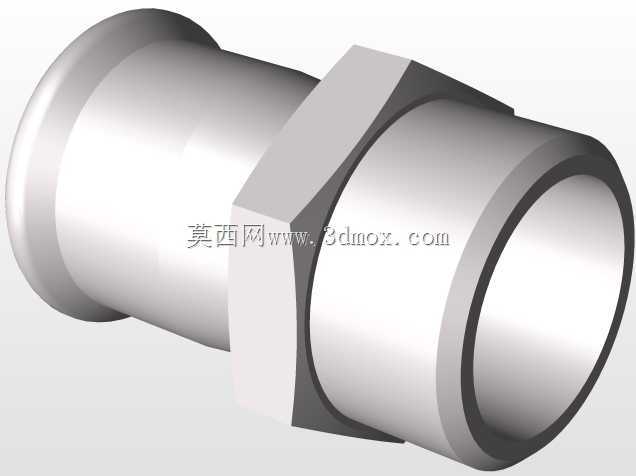

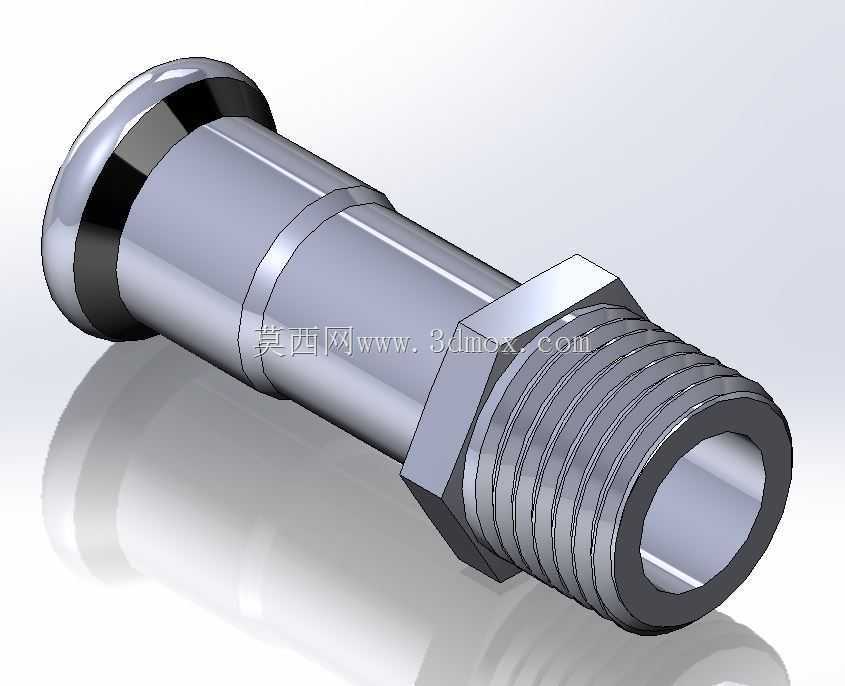

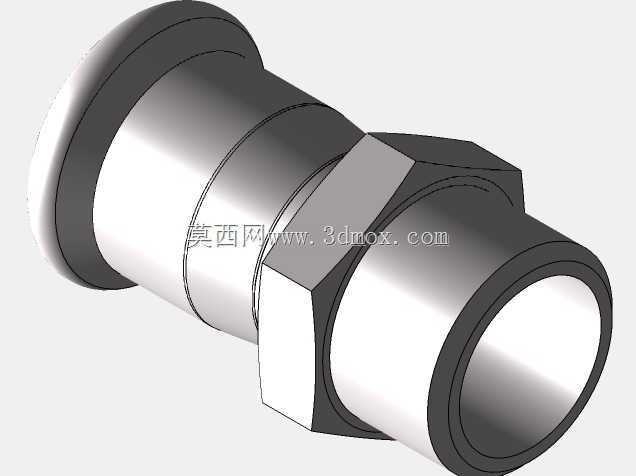

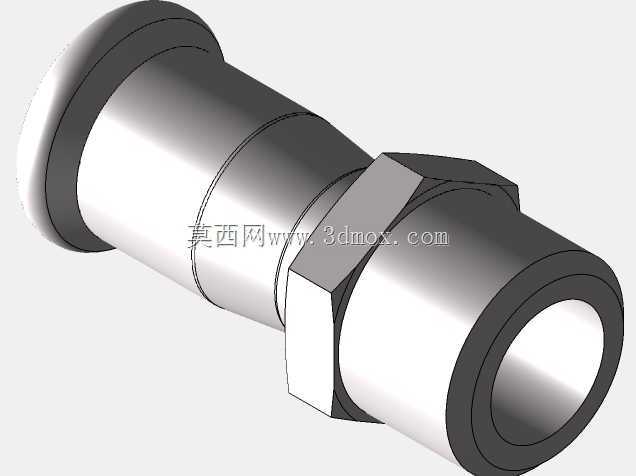

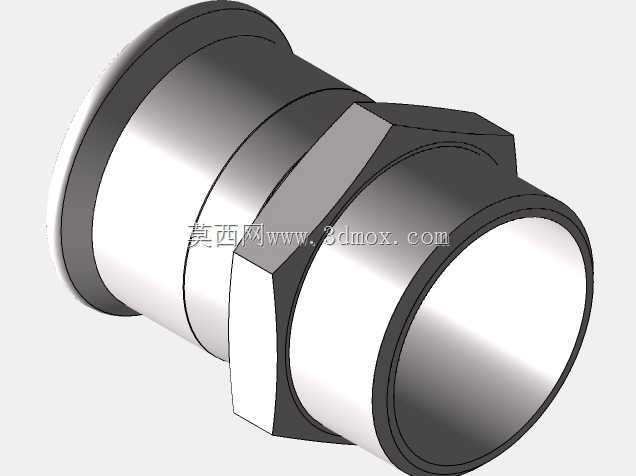

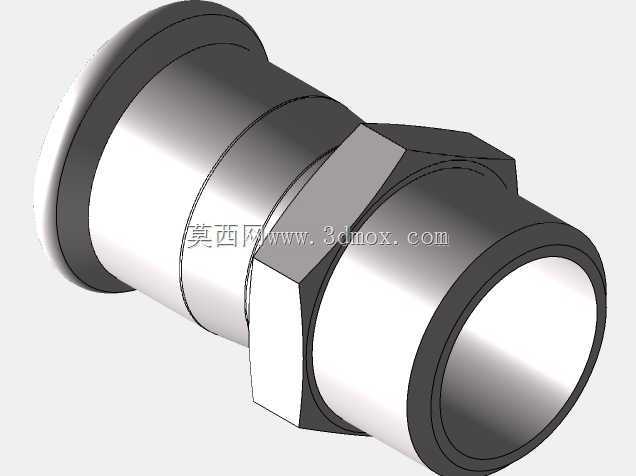

　　从结构功能设计来看，这款接头采用一端外螺纹、一端卡压/插接式直筒的结构布局，中间集成的六角拧转台是安装受力的核心位置，设计时特意将六角台的对边尺寸控制在标准扳手的适配公差范围内，既保证安装时扳手有足够的咬合面不会打滑，又不会因为六角台尺寸过大造成相邻管路安装时的扳手空间干涉。外螺纹段采用标准管螺纹设计，牙型角、螺距严格匹配通用管螺纹标准，螺纹根部预留的退刀槽结构，能保证螺纹加工时的刀具退刀空间，同时也能让对接的内螺纹件完全拧入到位，避免螺纹末端出现虚接、密封不严的问题。插接直筒段的外壁设计有两道环形定位凹槽，安装时配套的卡环会嵌入凹槽内，实现管路的轴向抗拉脱固定，直筒段的端面做了圆角导向处理，能让管路插入时更顺畅，不会割伤管路内壁的密封胶圈。

　　在建模设计阶段，这类参数化接头的尺寸链校核是核心环节，首先要明确的是安装边界：外螺纹段的有效旋合长度必须满足对应通径管路的密封要求，既不能过短导致螺纹啮合齿数不足、承压能力下降，也不能过长造成螺纹外露、增加不必要的材料成本与安装空间占用。六角台的厚度需要匹配安装时的扭矩要求，铜镍材质的屈服强度低于普通碳钢，因此六角台厚度要比同规格碳钢接头厚15%左右，避免安装拧转时出现六角棱边变形、扳手打滑的问题。插接段的外径公差需要严格控制在h7级别，与配套管路的内径公差形成过渡配合，既保证插入时的顺畅度，又能让密封胶圈产生足够的压缩量实现静密封。直筒段的总长度需要结合现场管路的安装间距确定，过长会导致管路预制时的下料尺寸误差被放大，过短则会让卡环的咬合长度不足，在管路受水压冲击出现轴向窜动时容易脱开。

　　从实际选型适配的角度来看，这类外螺纹适配器的通径覆盖常用的小通径流体管路规格，不同通径对应的螺纹规格、插接段尺寸都有对应的参数化驱动关系，建模时将这些尺寸关联为参数变量，调整通径参数时整个模型的所有结构尺寸会自动更新，能大幅减少同系列不同规格接头的重复建模工作量。在密封性能的设计考量上，外螺纹段可以配合生料带、螺纹密封胶实现螺纹副的静密封，插接段依靠胶圈的径向压缩实现密封，两道密封结构的组合能满足16bar以下的低压流体输送要求，完全覆盖民用给排水、常规商用制冷系统的工作压力区间。另外，接头端部的法兰式挡边结构，是插接安装时的轴向定位基准，管路插入到挡边位置即达到设计插入深度，能避免现场安装时出现插入不到位、卡环咬合不足的问题，降低现场施工的质量管控难度。

　　在管路系统的整体布局中，这类适配接头属于小尺寸但高可靠性要求的零部件，一旦接头出现渗漏或者脱开，往往会造成管路系统的停运，甚至引发漏水浸泡设备、装饰面的次生问题，因此在结构设计时，所有的过渡位置都做了圆角处理，避免应力集中，尤其是六角台与直筒段、螺纹段的衔接位置，圆角半径控制在0.5-1mm之间，既不会因为圆角过大影响扳手的操作空间，又能消除机加工时的应力集中点，提升接头在长期水压波动、管路振动工况下的疲劳强度。铜镍材质的选用除了耐腐蚀性能之外，其线膨胀系数与常用的铜质管路、不锈钢管路更为接近，在输送冷热流体出现温度变化时，接头与对接管路的热变形量差更小，不会因为热胀冷缩出现密封面的相对位移，进一步提升长期使用的密封可靠性。
