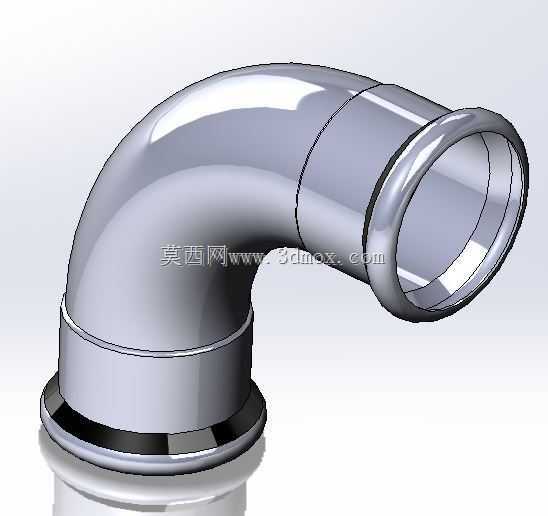

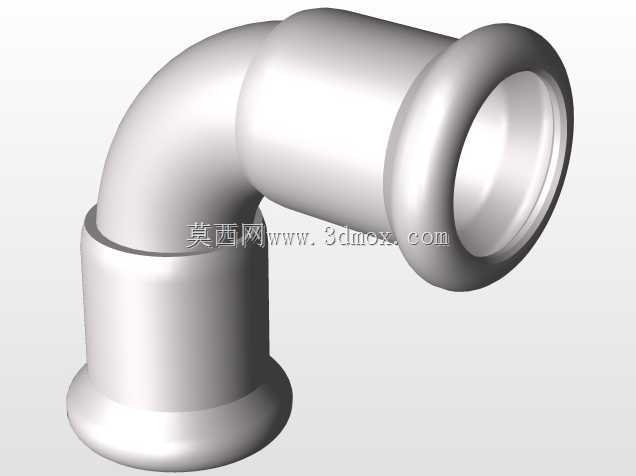

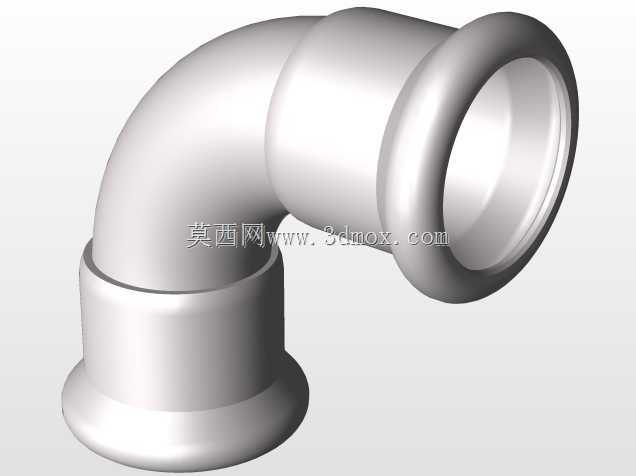

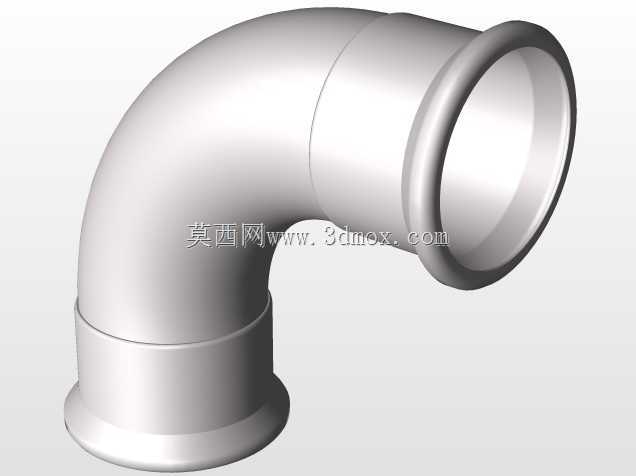

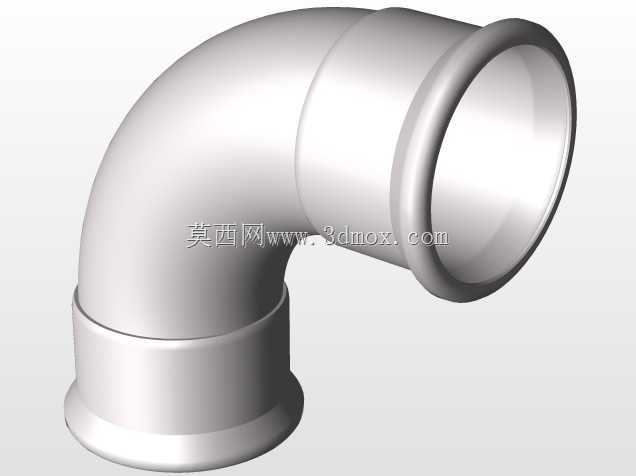

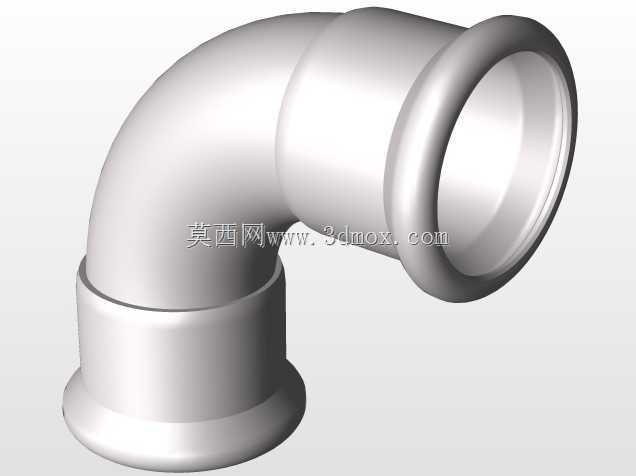

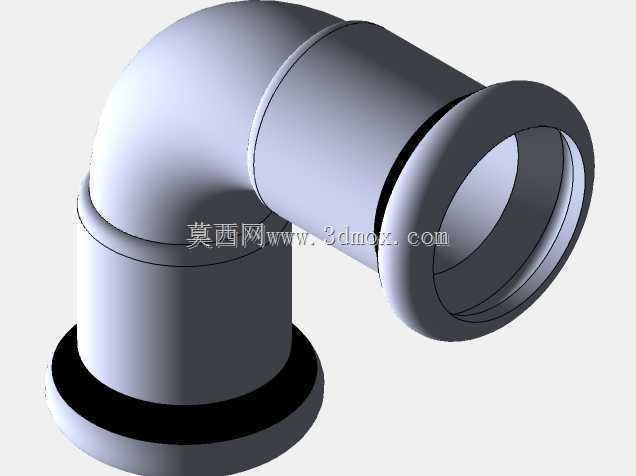

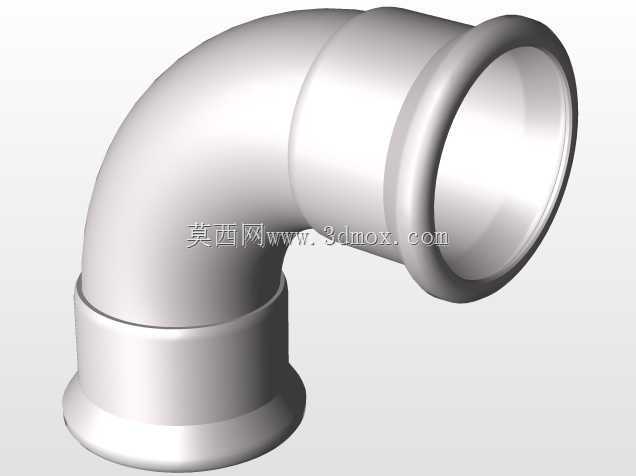

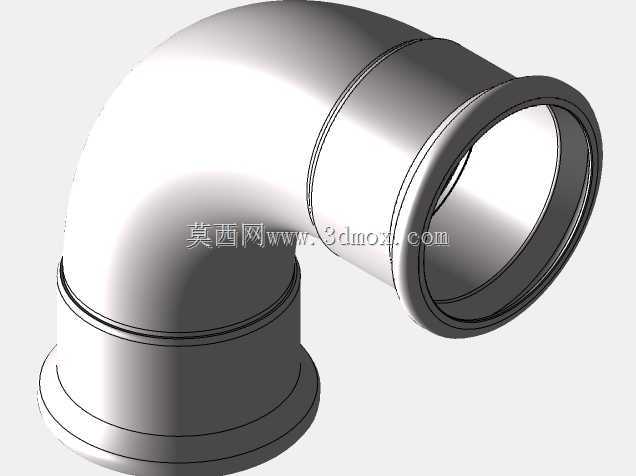

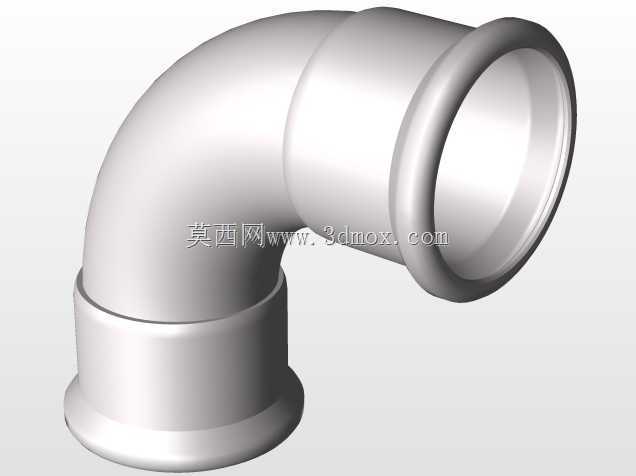

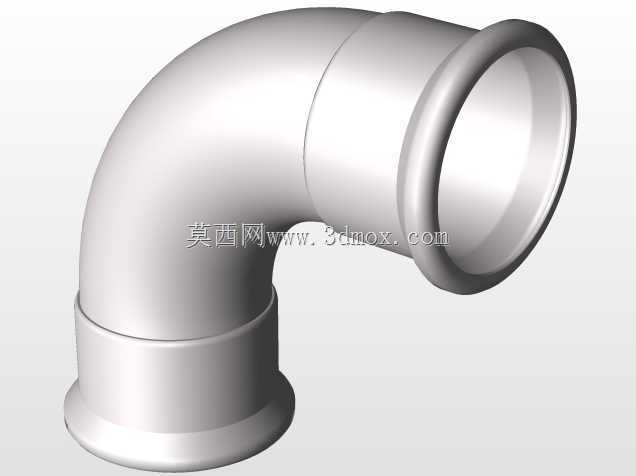

Geberit铜镍铁90度管道弯头参数化设计

　　在民用建筑给排水、商用暖通管路、工业流体输送系统的管路布设场景中，经常会遇到管路走向需要90度转向的布设需求，这类转向位置如果采用焊接弯管，不仅现场施工的焊接工作量大，焊接质量受施工人员操作水平影响波动大，后期还容易在焊缝位置出现腐蚀渗漏的问题，尤其是输送有一定腐蚀性的流体、或者对管路卫生等级有要求的场景，焊接残留的焊渣、焊缝位置的腐蚀凸起都会影响管路内部的流体流动状态，甚至造成杂质滞留影响介质洁净度。这款铜镍铁材质的90度弯头，就是针对这类管路转向需求开发的快装式管路连接件，采用压接式的连接结构，两端的承口结构完全适配同规格的Geberit Mapress系列管路，安装时不需要现场焊接，

　　只需要使用配套的压接工具在承口位置完成压接操作，就能实现管路的密封与机械固定，大幅降低现场施工的操作门槛，也能规避焊接施工带来的火灾隐患、焊渣清理等额外工序。从结构设计的角度来看，这款弯头采用等径90度转弯的流道设计，内部流道做了顺滑的圆弧过渡，没有直角转折的结构，能最大程度降低流体在转弯位置的局部阻力损失，减少流体在弯头位置的湍流、涡旋产生，既可以降低管路输送过程中的压力损耗，也能避免流体中携带的固体杂质在转弯位置沉积，长期使用也不会因为杂质堆积造成通径缩小、流阻上升的问题。材质选用CuNiFe铜镍铁合金，相比普通的黄铜或者纯铜材质，铜镍铁合金的抗腐蚀性能更优异，尤其是针对氯离子含量较高的流体、或者潮湿高腐蚀的安装环境，

　　能有效抵抗点蚀、缝隙腐蚀的问题，延长管路配件的使用寿命，同时材质本身的卫生性能符合饮用水输送的相关要求，不会析出有害金属离子，可以直接用于生活饮用水的管路系统。在外形尺寸与安装边界的设计上，这款弯头的转弯半径经过优化，既保证了内部流道的顺滑过渡，也控制了弯头整体的安装占用空间，两端承口的同轴度、承插深度都做了参数化的尺寸约束，安装时只需要将配套管材插入承口到规定的深度，就能保证压接后的密封性能与连接强度，不需要现场反复测量调整。弯头的外壁厚度经过强度校核，能够承受常规给排水、暖通系统的工作压力，在额定压力范围内不会出现鼓胀、开裂的问题，外壁的光滑表面也方便后期做保温层包覆，不会因为外壁有凸起结构造成保温层贴合不严的问题。

　　在实际的管路布设中，这类压接式弯头可以适配明装、暗埋等多种安装场景，暗埋时不需要在弯头位置额外做特殊的防腐处理，材质本身的抗腐蚀性能就能适应墙体内部的潮湿环境，明装时金属质感的外壁也能和整体的金属管路风格保持一致，不需要额外做装饰遮挡。从建模逻辑来看，整个零件采用全参数化的设计思路，所有的尺寸都和管材的公称通径做了关联约束，当需要调整适配不同通径的管材时，只需要修改对应的公称通径参数，整个弯头的承口尺寸、转弯半径、壁厚等参数都会自动更新，不需要重新绘制草图特征，能大幅提高同系列不同规格弯头的建模效率，也能保证同系列产品的尺寸一致性，避免不同规格产品出现结构不统一的问题。在细节结构上，承口位置的密封槽尺寸、压接定位凸缘的位置都做了精确的尺寸约束，能够和配套的密封胶圈、压接模具完全匹配，压接完成后密封胶圈会被均匀挤压在密封槽内，实现径向的静密封，不会因为管路的轻微振动、温度变形出现渗漏的问题，同时压接位置的机械咬合结构能够提供足够的拉脱强度，避免管路在通水过程中因为水锤效应、温度伸缩造成接头脱开。
