通讯设备用长条形电容器安装面板结构设计

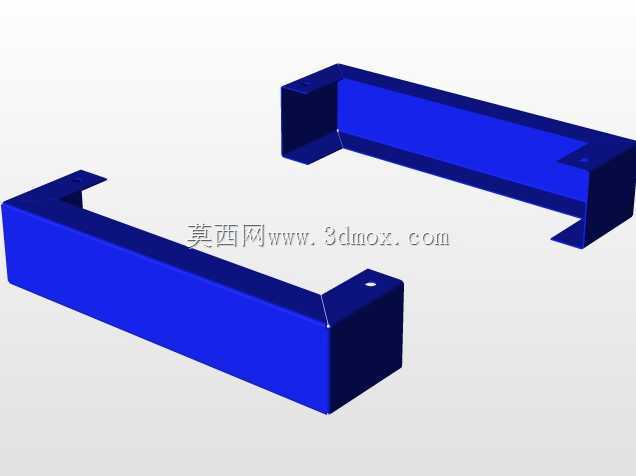

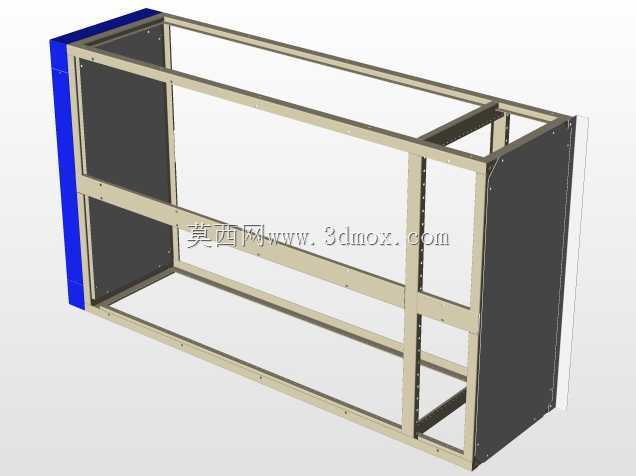

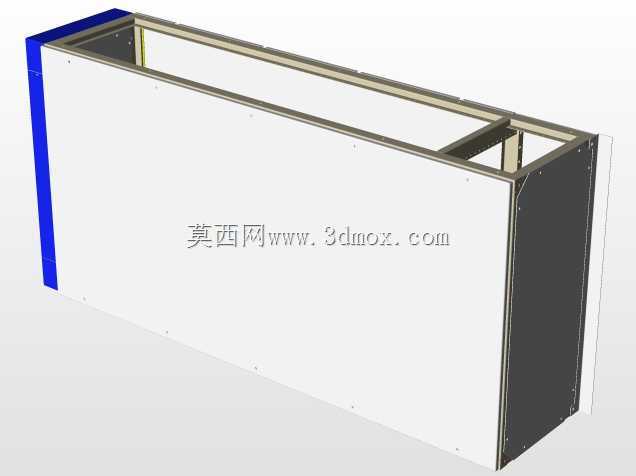

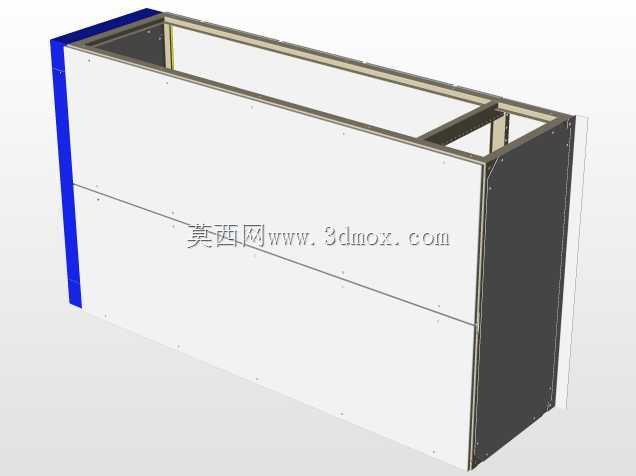

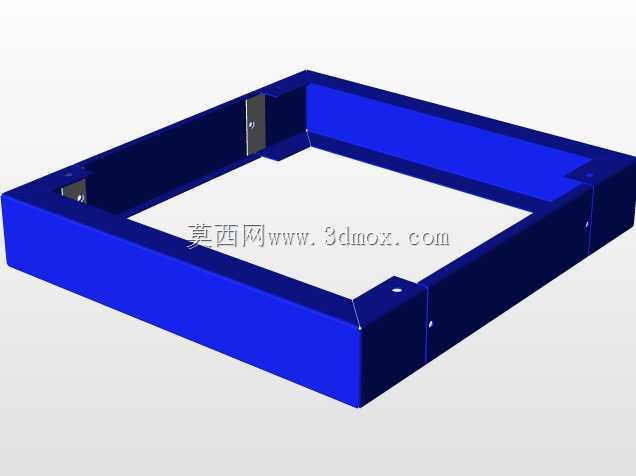

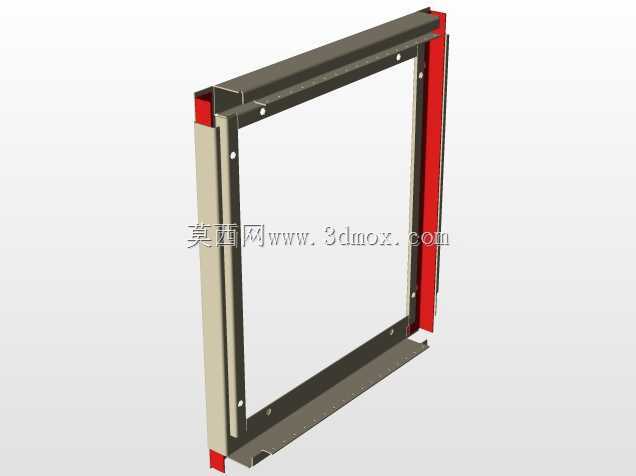

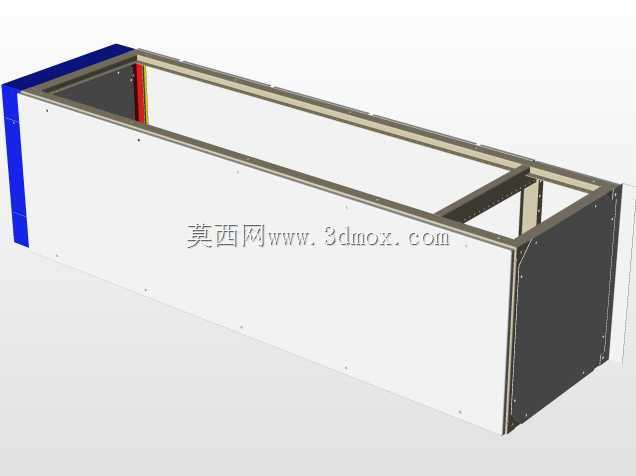

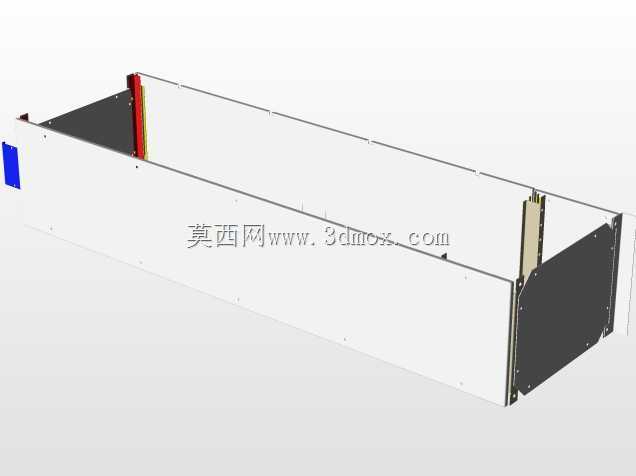

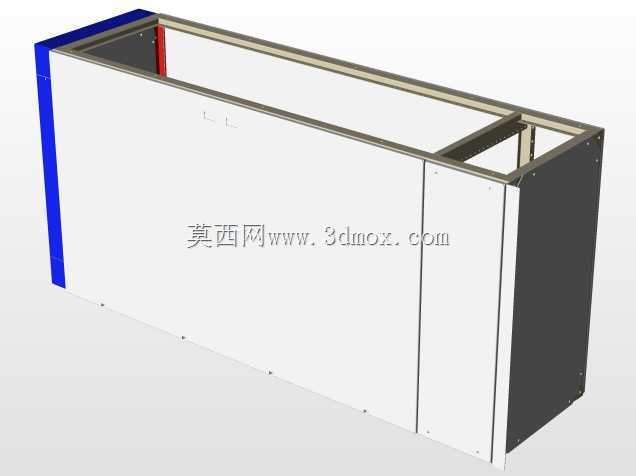

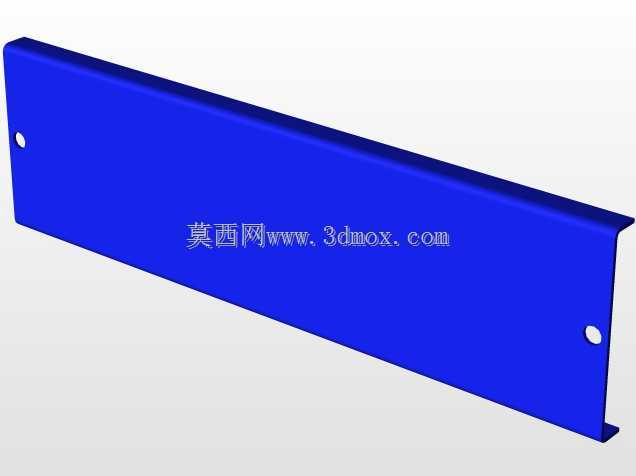

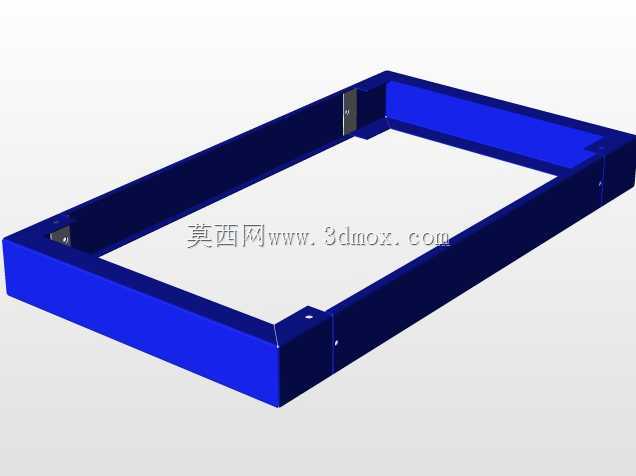

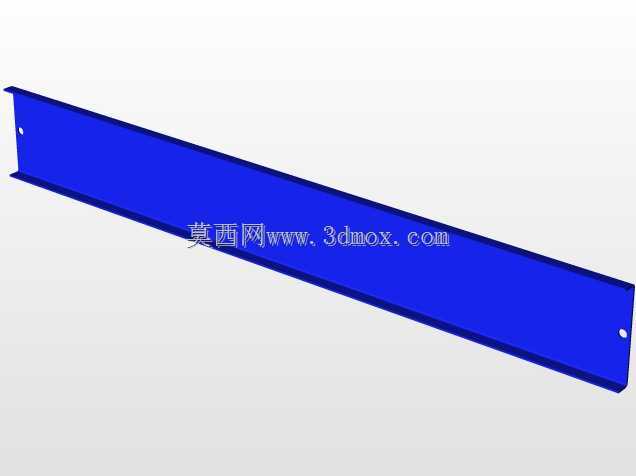

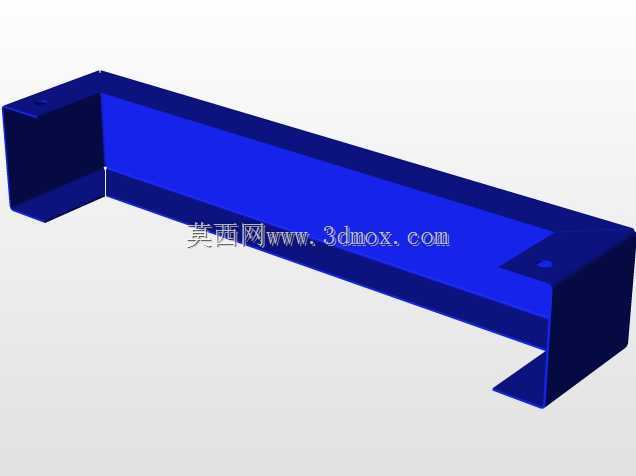

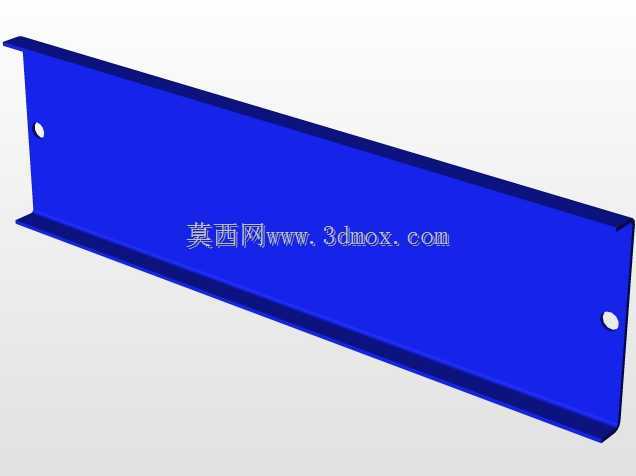

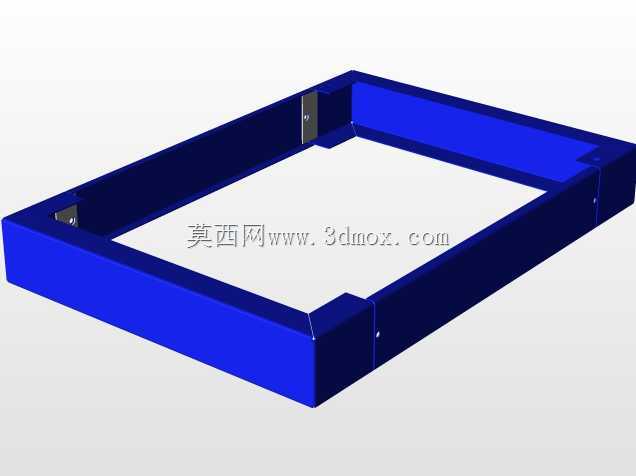

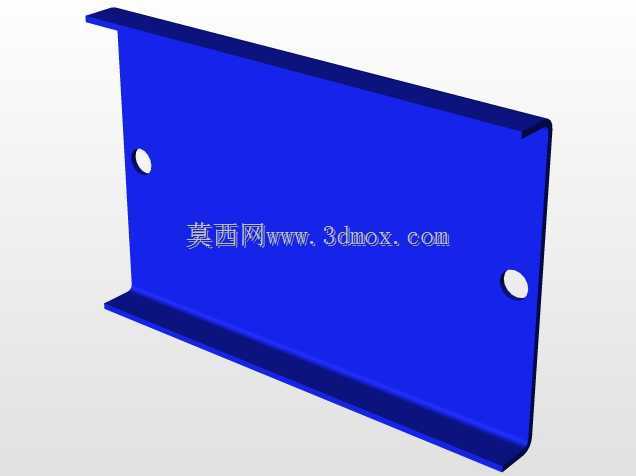

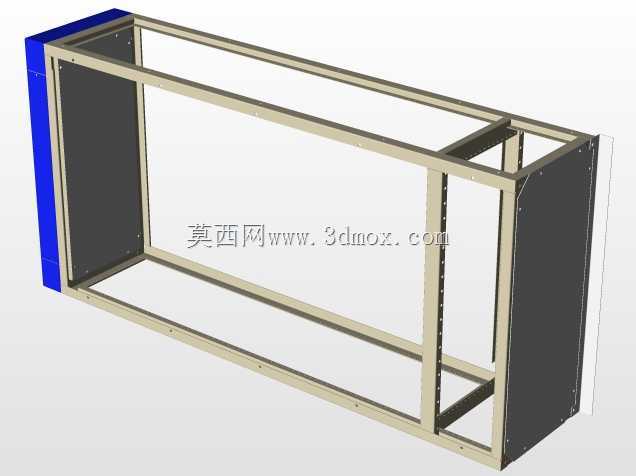

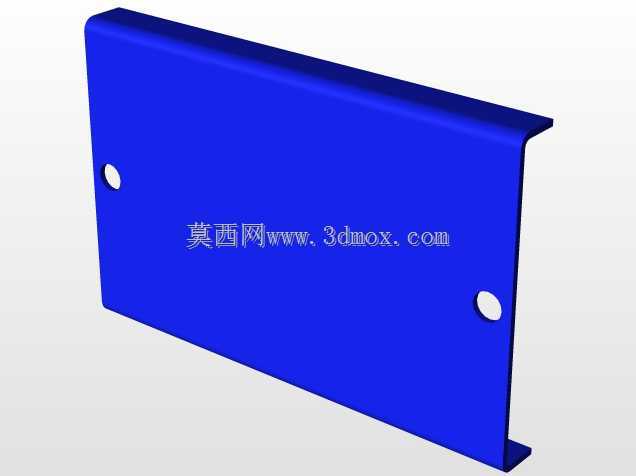

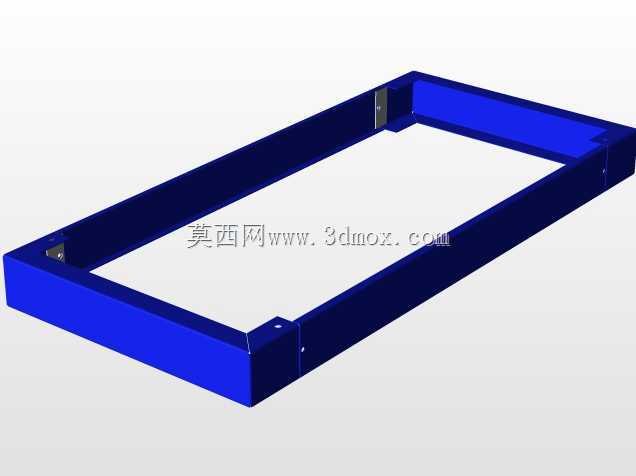

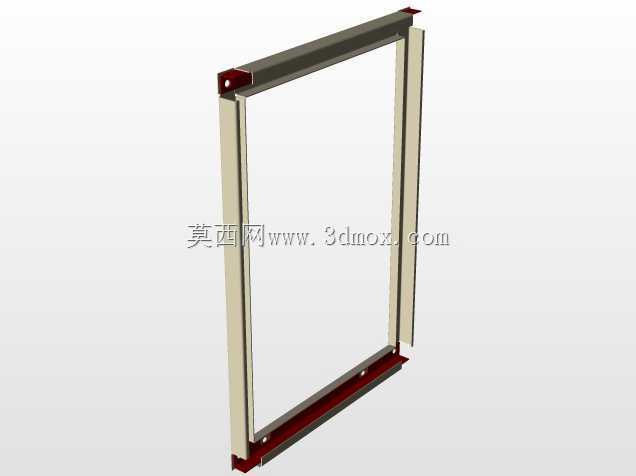

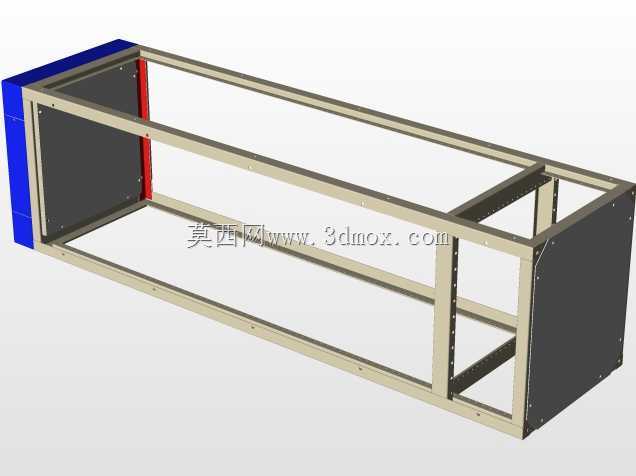

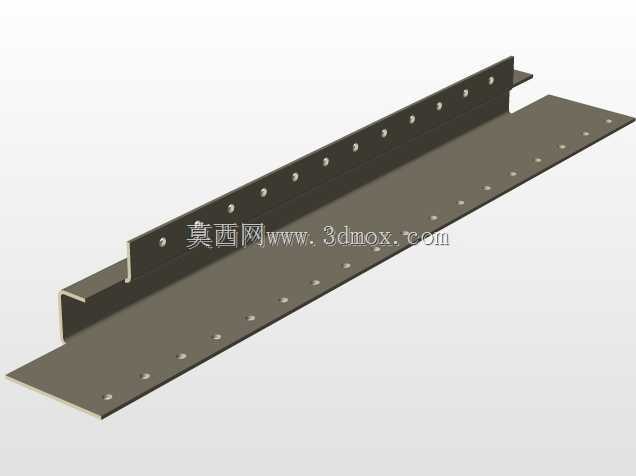

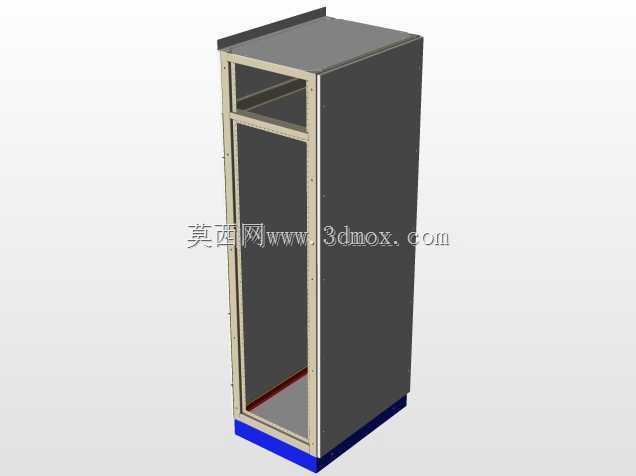

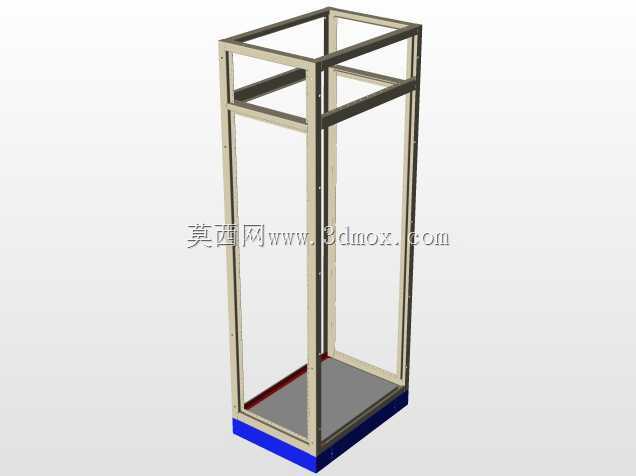

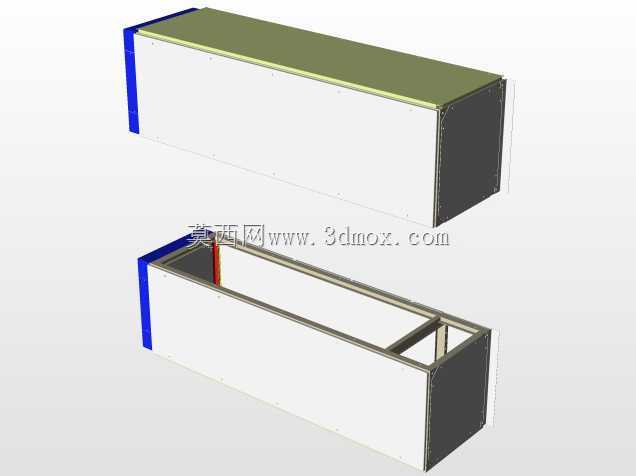

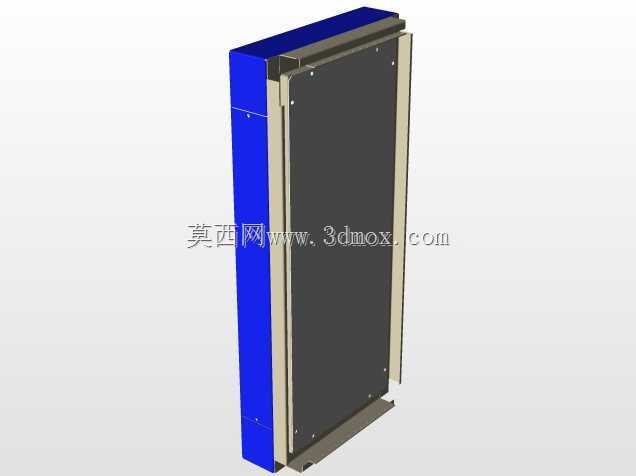

　　在通讯基站、户外通讯机柜这类长期处于复杂工况的电气设备内部，电容器作为核心的储能、滤波元器件，其安装固定的可靠性直接影响整套设备的运行稳定性，而专用的电容器安装面板，就是承载这类元器件、保障安装精度与防护性能的关键结构件。这款长条形面板的设计，首先要匹配6s规格通讯类设备内部的安装腔体尺寸，整体采用薄型钣金折弯成型工艺，主体平面度控制在0.1mm/m范围内，避免安装后因板面翘曲导致电容器引脚受力、出现虚接或者元件壳体破损的问题。从实际安装场景来看，这类面板通常固定在通讯设备内部的层架安装位上，板面预留的安装孔位需要对应电容器的固定脚距，同时要兼顾相邻元器件的安全电气间隙，避免高压工况下出现爬电、击穿风险。设计过程中，

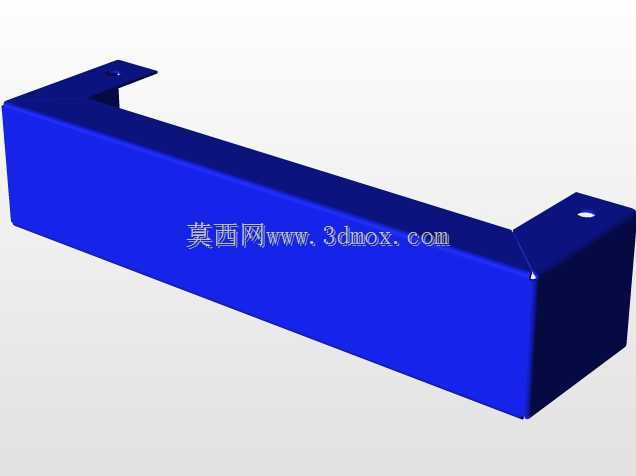

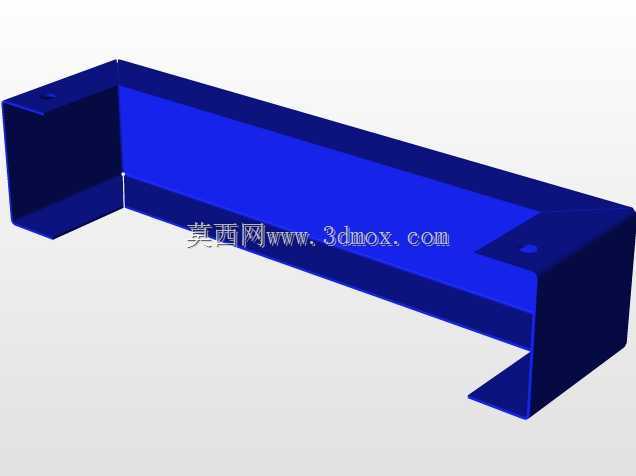

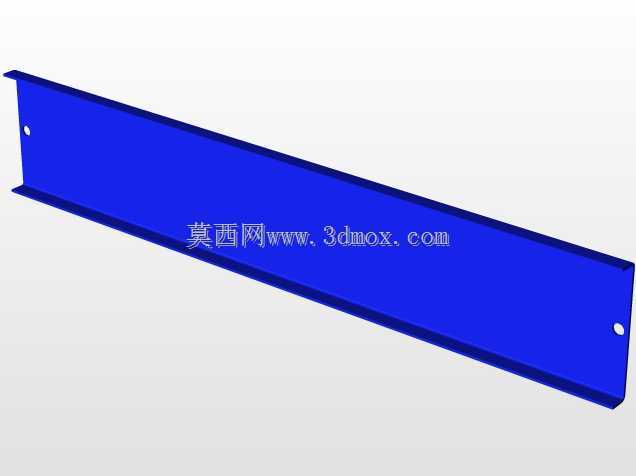

　　首先要核算面板的承重边界，单块面板需要承载多组并联电容器的总重量，同时要考虑设备运输、运行过程中的振动载荷，因此在面板的长边两侧采用了微折弯翻边结构，既提升了薄板的整体刚性，减少板面受载后的形变量，又不会额外占用过多的设备内部安装空间，翻边高度控制在3mm以内，刚好匹配安装槽位的卡位尺寸，安装时可以直接顺着槽位推入，再通过侧边的固定螺丝锁紧，大幅提升现场装配的效率。面板的表面采用军绿色静电喷塑处理，这一设计并非单纯的外观考量，一方面喷塑层可以提升钣金基材的绝缘性能，避免面板与电容器金属外壳接触造成短路隐患，另一方面在通讯设备长期运行的温升环境下，喷塑层的耐温性能可以长期稳定在-20℃到120℃区间，不会出现涂层脱落、氧化锈蚀的问题，

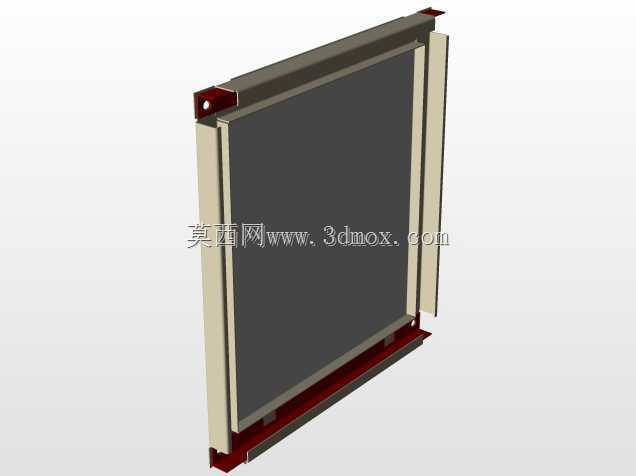

　　适配户外机柜内部高温、高湿的运行环境。从安装边界来看，面板的整体长度适配通讯设备内部标准安装仓的宽度，宽度尺寸刚好覆盖电容器组的排布宽度，两端的安装缺口对应仓体内的固定凸台，装配时不需要额外调整位置，孔位采用一次冲压成型，位置公差控制在±0.05mm，确保电容器安装后引脚与底部PCB板的对接位置精准，不需要现场二次扩孔调整。在实际使用中，这类面板还需要兼顾一定的电磁屏蔽作用，钣金基材选用冷轧钢板，厚度为1.2mm，既可以阻隔电容器工作时产生的电磁干扰向周边的通讯信号处理模块扩散，又不会因为板材过厚增加整体重量、提升材料成本。设计时还特意规避了尖锐边角，所有裁切边缘都做了R0.5的圆角处理，避免装配过程中划伤操作人员的手部，

　　也防止划破设备内部的连接线缆。不同于通用型安装面板，这款定制化面板的孔位排布完全对应指定型号电容器的安装尺寸，不需要额外加装转接支架，减少了装配环节的零件数量，也降低了多层连接带来的接触电阻过大、固定松动的风险。在结构强度校核阶段，通过模拟10G加速度的振动工况，验证面板的固定点应力分布，确保在运输、设备启停振动的场景下，面板不会出现共振变形，电容器的固定位置不会出现偏移。板面的平整度设计也考虑了电容器的散热需求，电容器安装后与板面之间预留0.2mm的导热间隙，可以填充导热硅胶垫，将电容器工作时产生的热量通过面板传导到设备仓体的散热结构上，降低元器件的工作温升，延长电容器的使用寿命。对于通讯设备这类需要长期不间断运行的产品来说，每一个结构件的细节设计都会影响整体的可靠性，这款面板的折弯角度控制在90°±0.2°，确保翻边与安装槽的配合间隙均匀，不会出现装配卡顿、间隙过大导致的固定松动问题，表面喷塑的附着力达到GB/T 9286标准的1级要求，长期使用不会出现涂层剥落造成的绝缘性能下降。
