多抽屉式金属板材低压电气柜结构设计

　　这款多抽屉式金属柜体是面向低压配电场景开发的承装类设备，在工业厂房配电间、楼宇配电竖井、生产车间工位配电节点等场景中，承担着回路分断、元器件承载、线路防护的核心作用。从实际使用需求出发，柜体采用模块化拼接的钣金结构设计，整体框架由冷轧钢板折弯成型后通过紧固件拼接，顶部预留的吊环结构完全匹配车间常规起重设备的吊装作业需求，设备进场安装时可直接通过吊点完成垂直转运，无需额外焊接临时吊耳，能有效降低现场安装的辅助作业量。柜体底部设置的独立支撑脚将柜体主体与安装地面留出100mm左右的间隙，既可以避免地面潮气直接侵入柜体内部造成元器件锈蚀，也能为底部进出线预留足够的弯曲布线空间，适配下进下出、下进上出等多种布线方式的施工要求。

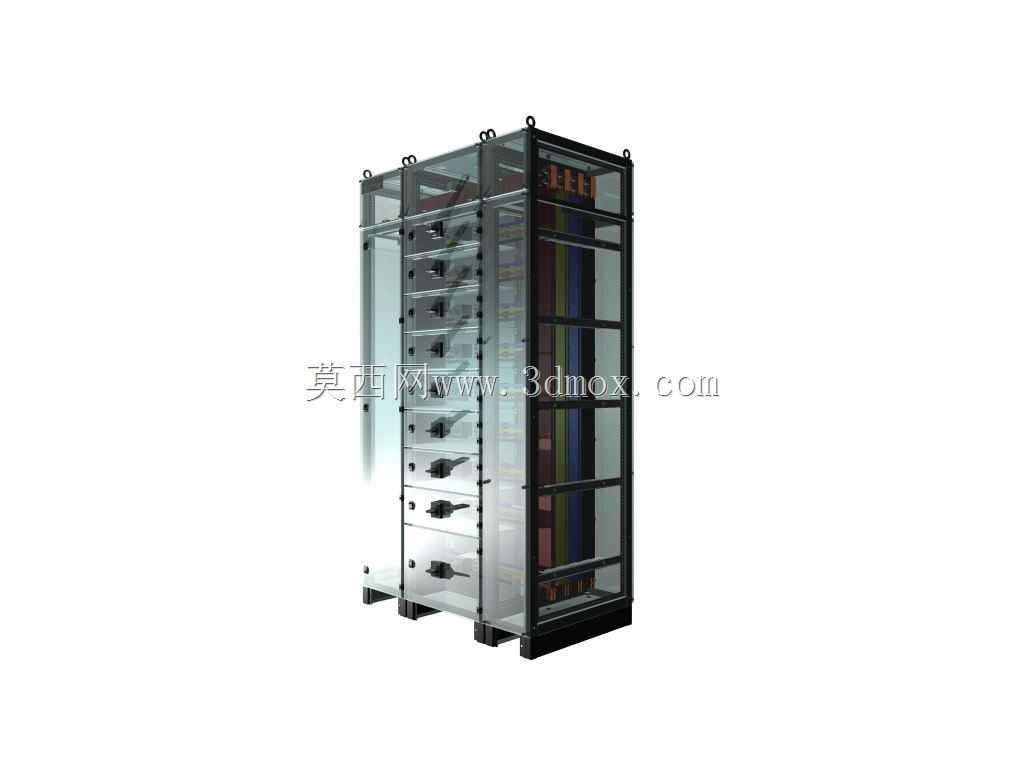

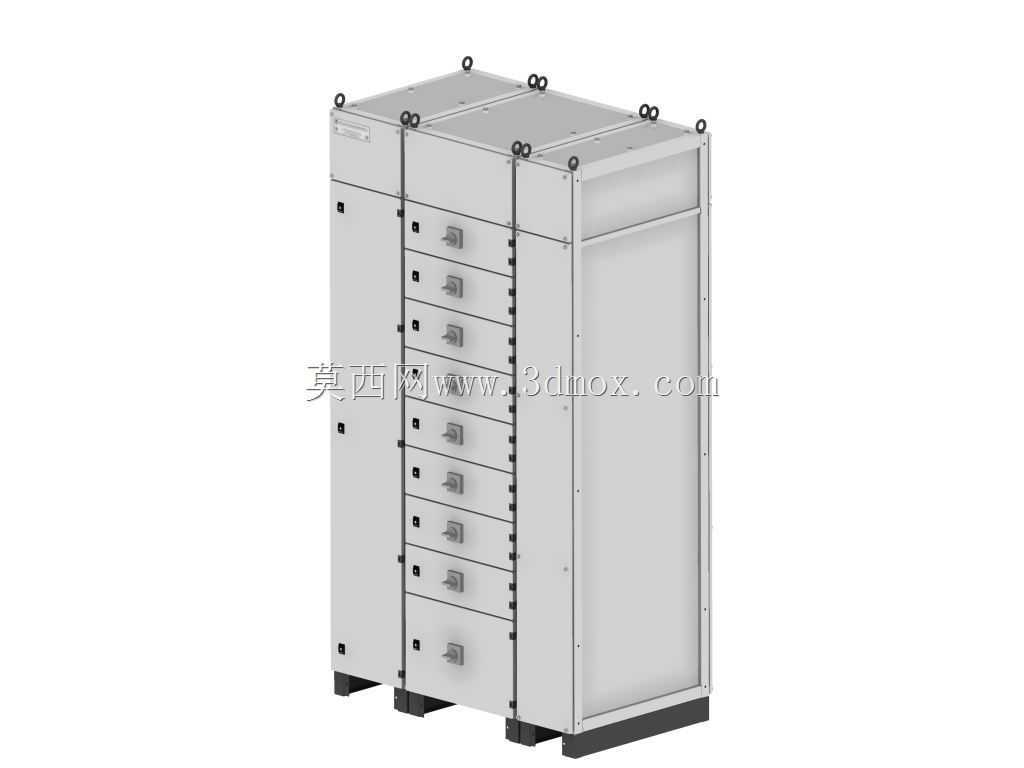

　　正面排布的多组独立抽屉单元是这款柜体的核心功能结构，每个抽屉对应一个独立的配电回路，抽屉与柜体框架之间设置了定位导向结构，推进抽出过程中不会出现卡滞、偏斜的问题，日常运维时可单独抽出对应回路的抽屉完成元器件检修、更换，无需对整柜进行停电操作，能大幅降低配电系统运维时的停电影响范围。每个抽屉面板上预留了操作机构安装位、状态指示窗开孔，可直接适配主流的低压断路器、接触器等元器件的安装尺寸，无需二次对面板进行开孔加工。柜体侧部设置的整面封板采用可拆卸式结构，设备完成内部接线调试后可通过紧固件将封板固定，既可以防止运维过程中人员误触内部带电部件，也能阻挡车间环境中的粉尘、金属碎屑进入柜体内部，降低元器件积灰造成的接触不良、绝缘下降等故障概率。

　　从结构设计的细节来看，柜体框架的拼接处均设置了接地导通结构，所有金属部件之间可形成连续的接地通路，满足低压配电设备的接地防护要求，避免柜体出现意外带电的安全隐患。抽屉单元与柜体框架之间设置了防脱落限位结构，抽屉抽出至检修位置时会被限位结构卡住，不会因为操作力度过大直接从柜体内滑落，避免运维过程中出现设备坠落损坏、人员砸伤的风险。柜体顶部的盖板采用分段式设计，可根据实际进出线的位置单独拆卸对应区域的盖板完成开孔作业，无需将整个顶部盖板拆除，能减少现场施工的工作量，同时也能更好地保证柜体顶部的防护完整性。

　　在安装边界适配方面，这款柜体的整体深度控制在600mm以内，可直接适配常规配电间的标准柜体安装基槽，并排安装时相邻柜体之间可通过侧部预设的连接孔位完成拼接，组成多柜并列的配电系统时无需额外制作连接支架。柜体的整体高度适配常规配电间的净空要求，顶部吊环安装完成后不会与配电间顶部的桥架、母线槽发生干涉，底部支撑脚可通过垫片进行水平度调节，即使安装地面存在一定的平整度误差，也能将柜体调整至水平状态，保证抽屉单元的操作顺畅度。柜体表面采用静电喷塑处理，涂层厚度均匀，可适应常规工业环境下的防腐蚀、防刮擦要求，在无强腐蚀介质的常规生产场景中可长期保持外观完整性与结构强度。

　　从三维建模的实现角度来看，这款柜体的所有钣金折弯件均按照实际加工的折弯系数进行建模，每个折弯边的避让缺口、紧固件安装孔位都完全匹配实际加工工艺要求，建模过程中对抽屉单元的配合间隙进行了精准设定，既保证抽屉操作的顺畅性，也避免间隙过大造成的防护等级下降问题。模型中对所有拼接位置的紧固件都进行了还原，可直接用于生成生产加工所需的钣金展开图、装配指导文件，也可用于配电系统的布局仿真验证，提前排查柜体安装、布线过程中可能出现的干涉问题，减少现场施工的整改工作量。
