通讯机柜用L型多孔安装面板结构设计

　　在通讯机房、户外基站机柜、工业通讯控制柜的内部装配环节，安装面板是承载各类通讯模块、接线端子、小型信号处理单元的核心支撑构件，这类构件的设计合理性直接决定了机柜内部的空间利用率、模块安装效率以及后期运维的便捷性。本次设计的L型多孔安装面板，针对6s规格通讯机柜的内部安装空间做了适配优化，整体采用冷轧钢板折弯成型的钣金工艺路线，摒弃了传统焊接拼接的结构形式，通过一体化折弯保证构件的整体刚度，减少装配累积误差。

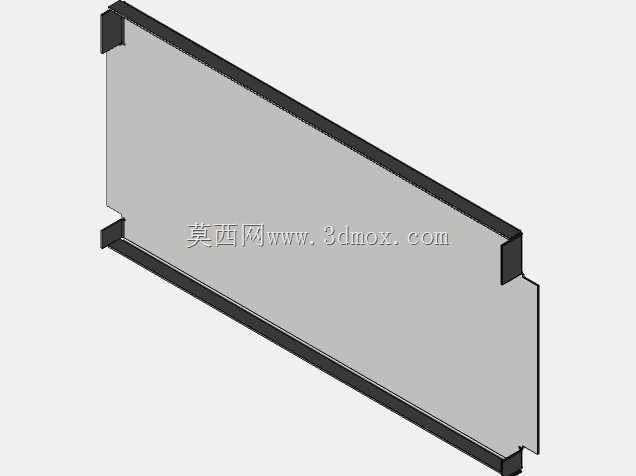

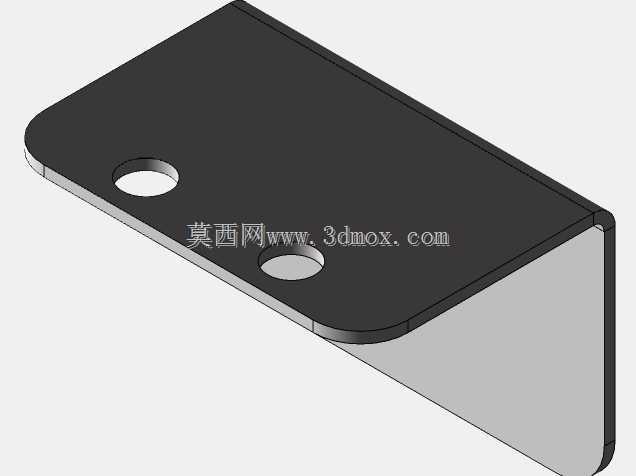

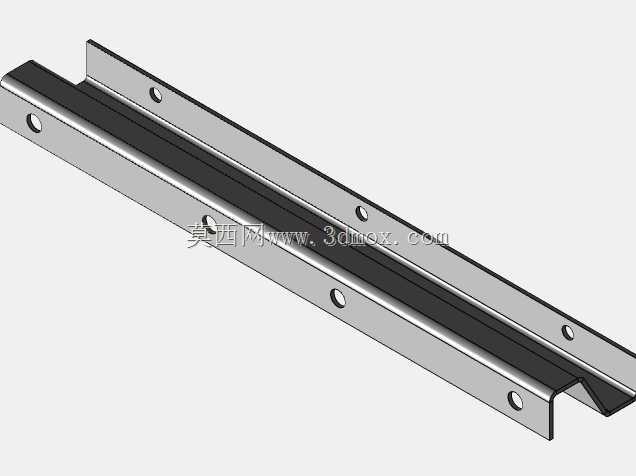

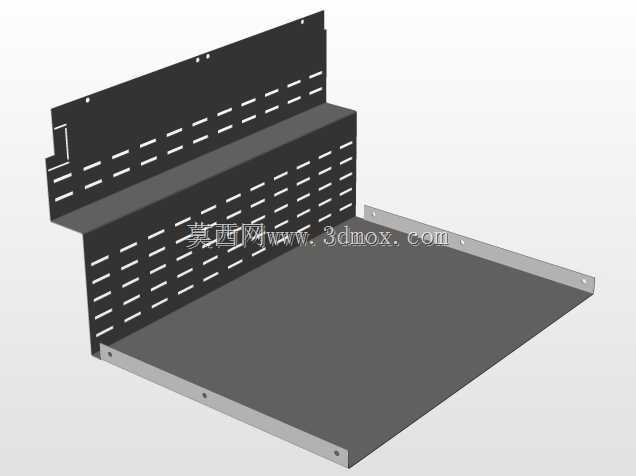

　　从实际使用场景出发，通讯机柜内部的安装面板需要同时满足两个核心需求：一是足够的安装点位密度，适配不同尺寸的通讯模块固定需求，避免后期加装模块时重新打孔的麻烦；二是可靠的安装定位精度，保证模块安装后与机柜走线槽、接口面板的位置对齐，减少线缆弯折应力。设计过程中首先确定了面板的安装边界，整体竖向主体板的高度匹配机柜内部标准U位的整数倍间距，底部折弯的L型翻边宽度控制在合理范围，既可以作为面板自身的加强筋提升抗变形能力，又能搭在机柜的横向安装梁上，分担竖向板的承重，避免长期承重后出现板面下弯的问题。

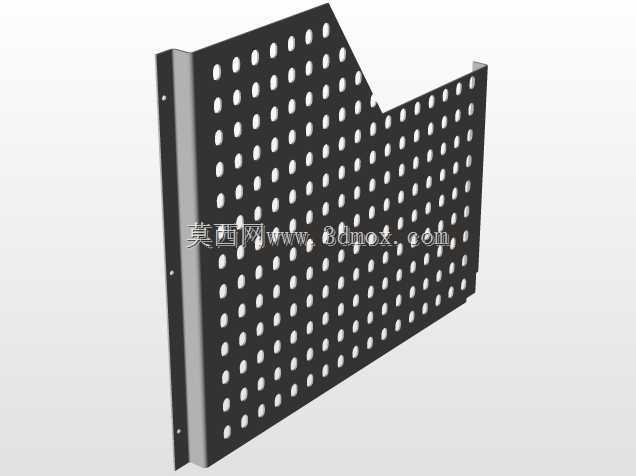

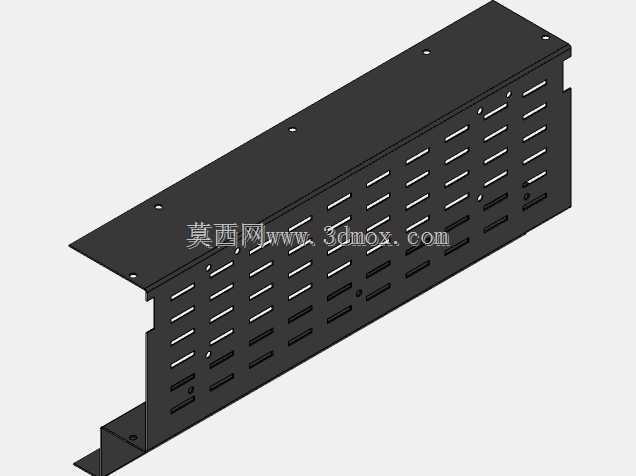

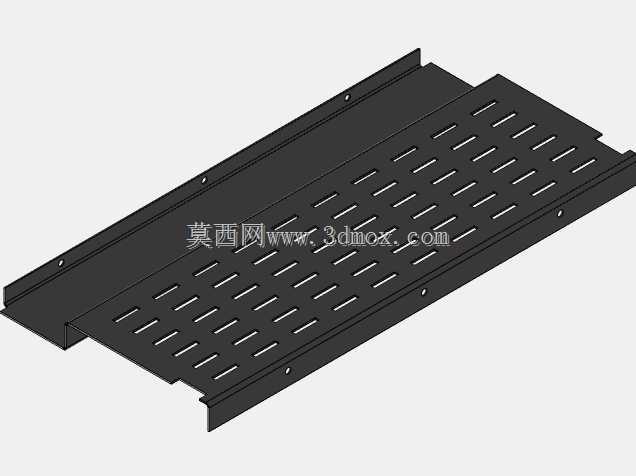

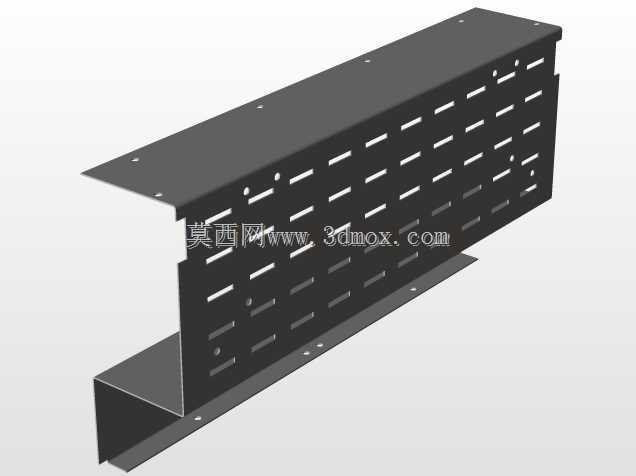

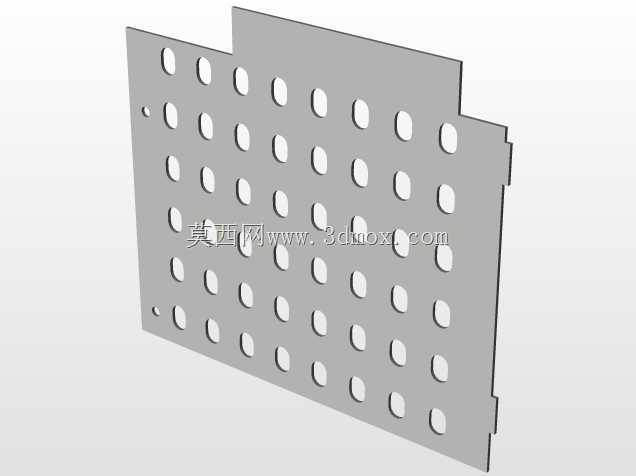

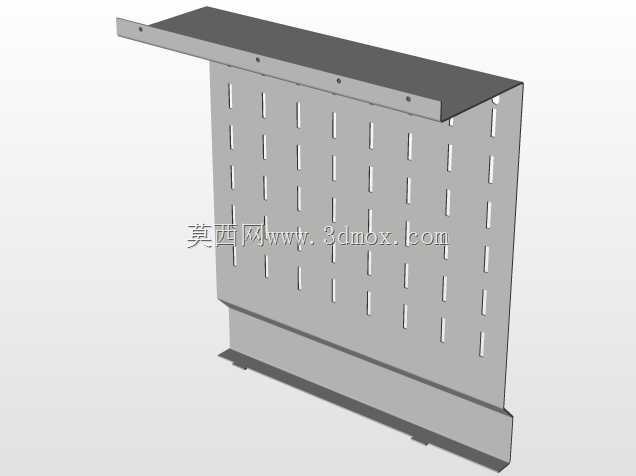

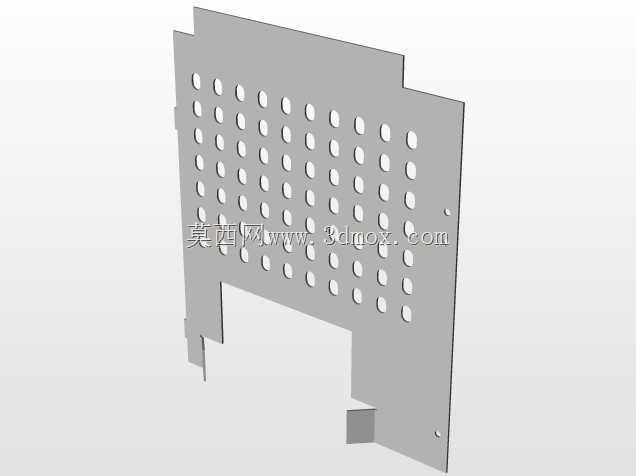

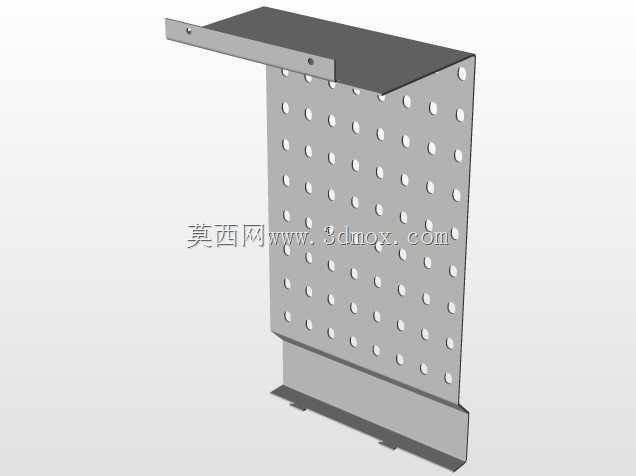

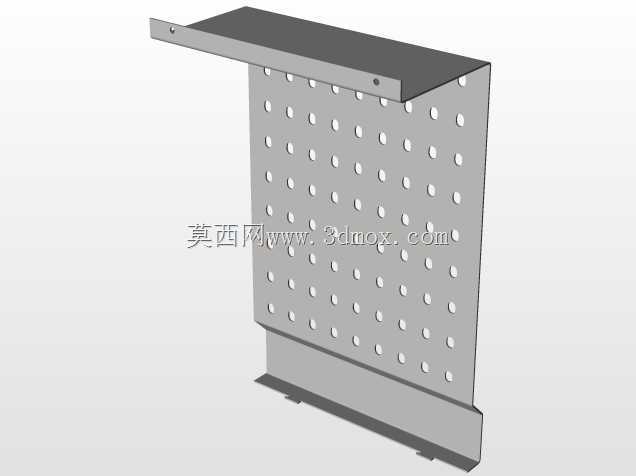

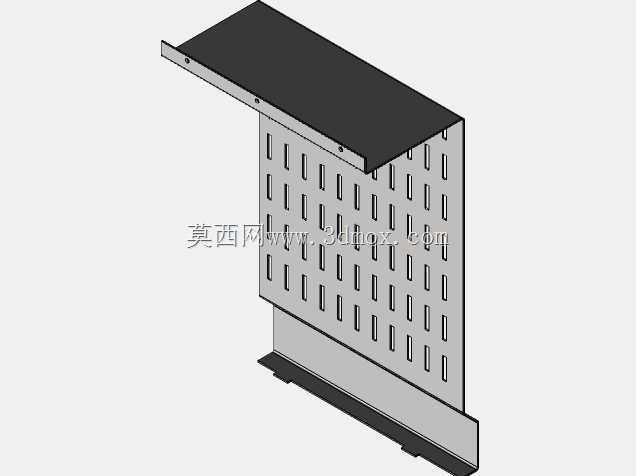

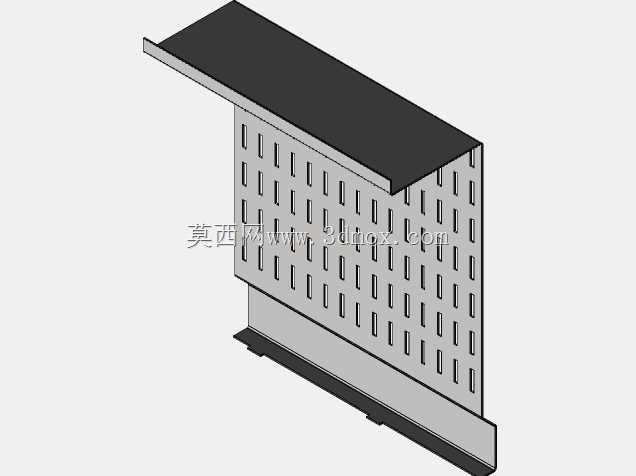

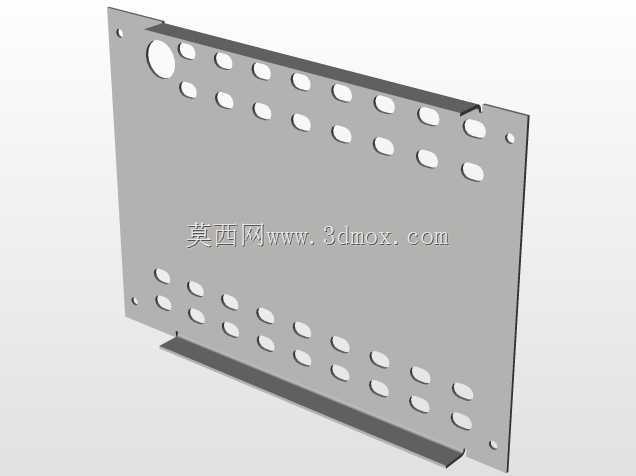

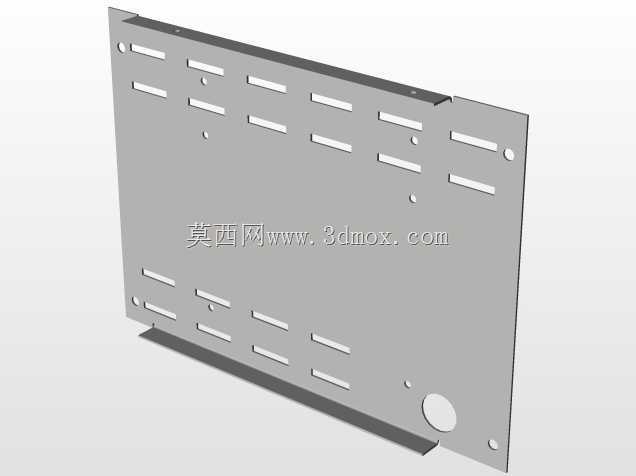

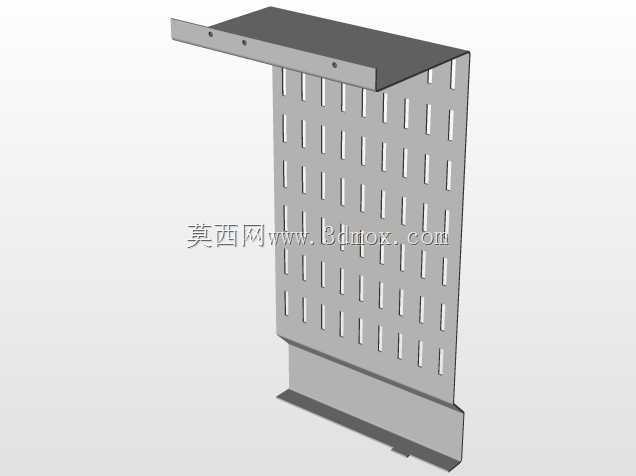

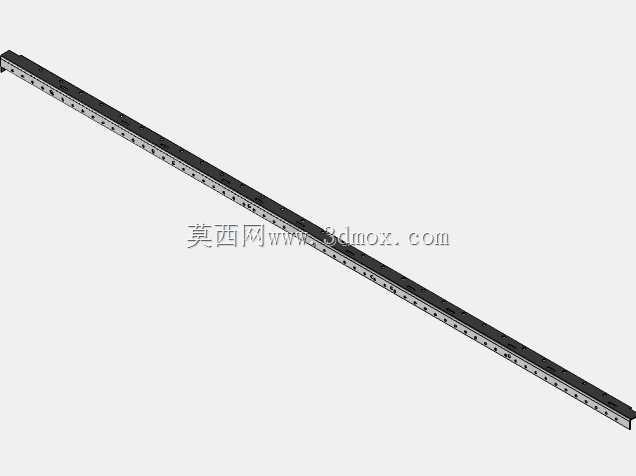

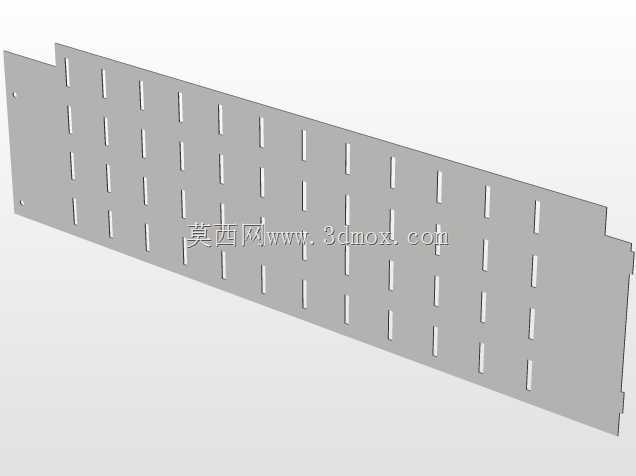

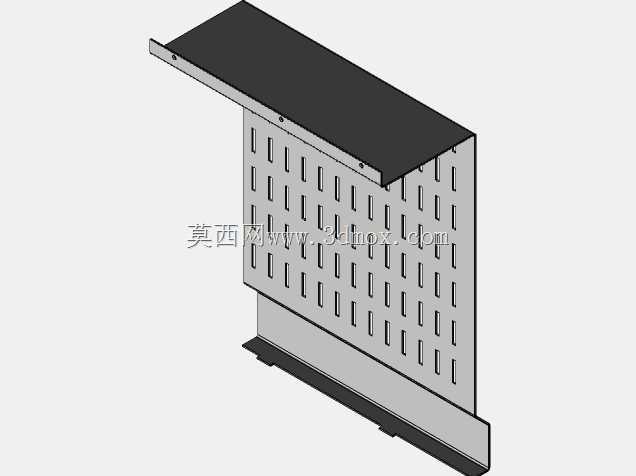

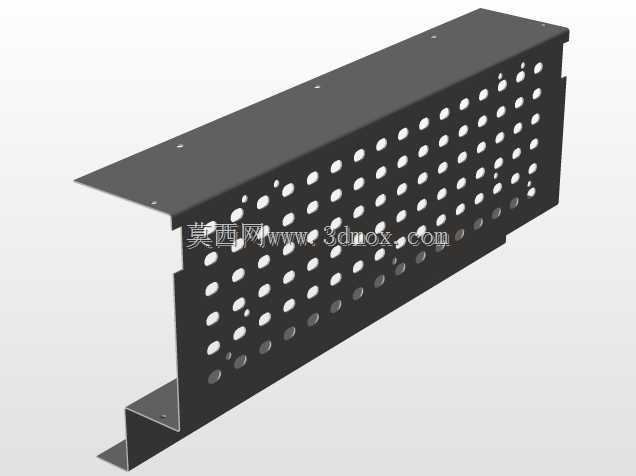

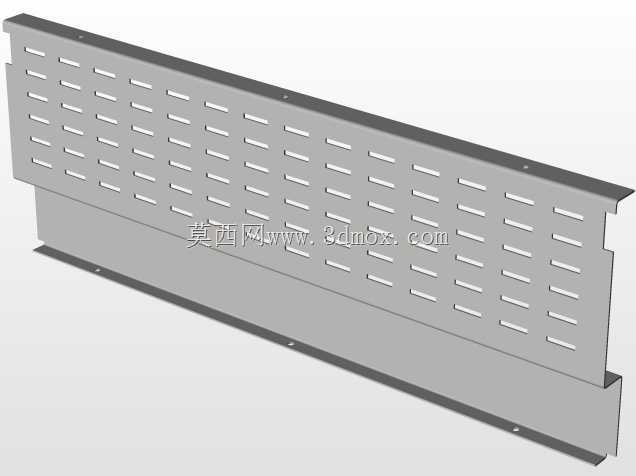

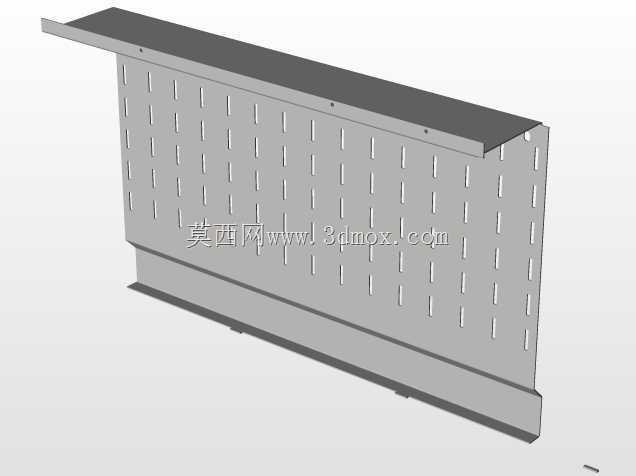

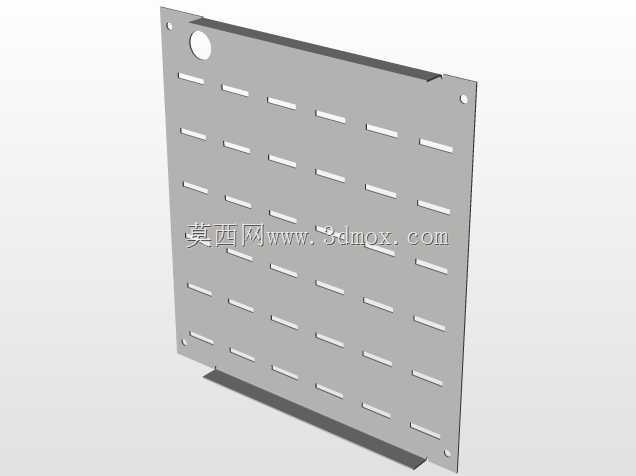

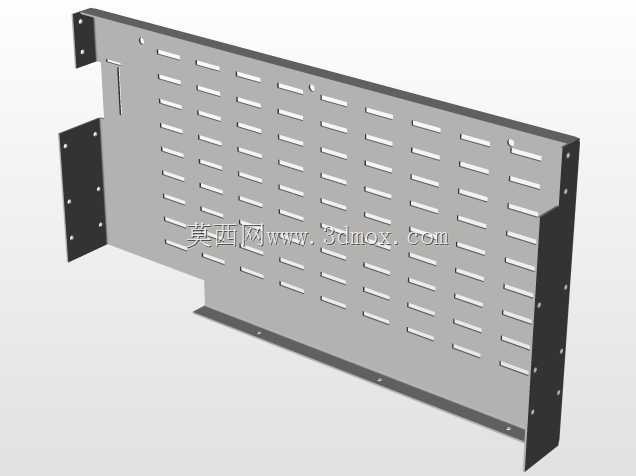

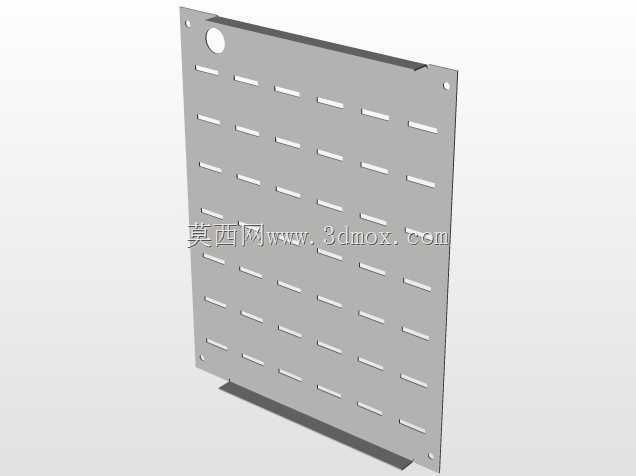

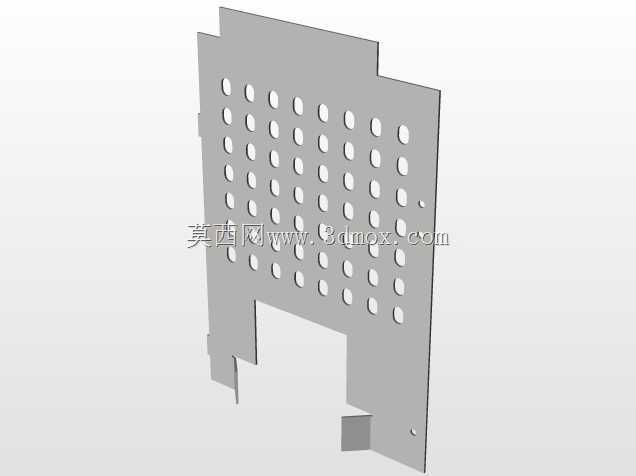

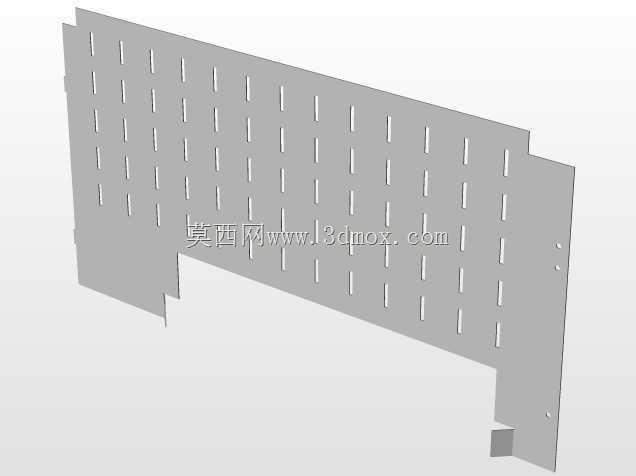

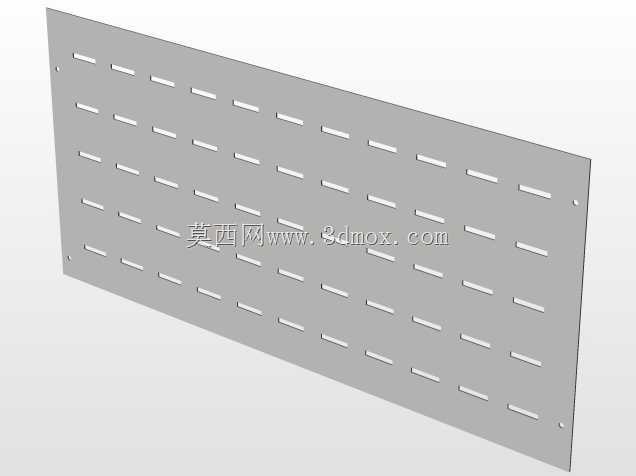

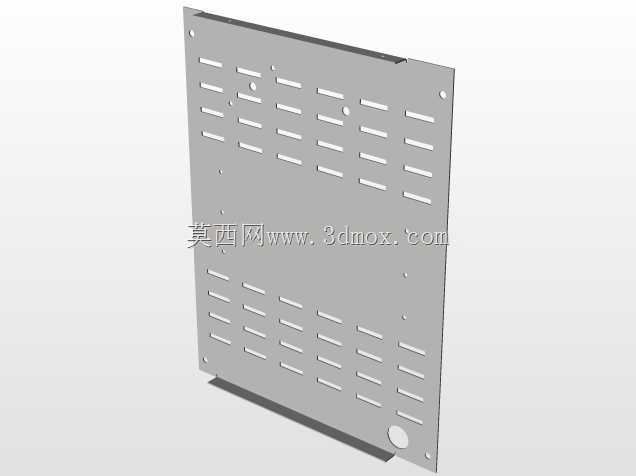

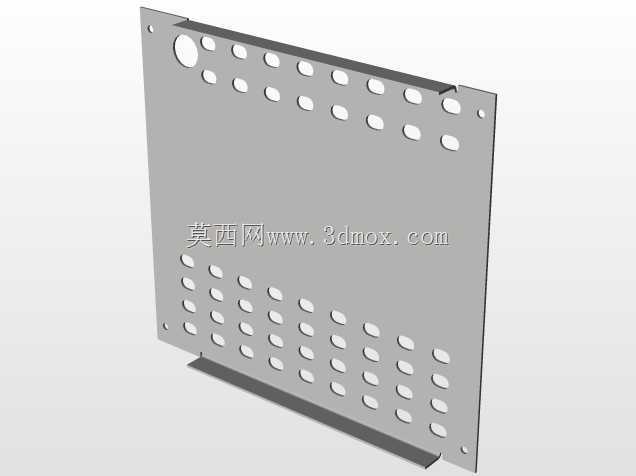

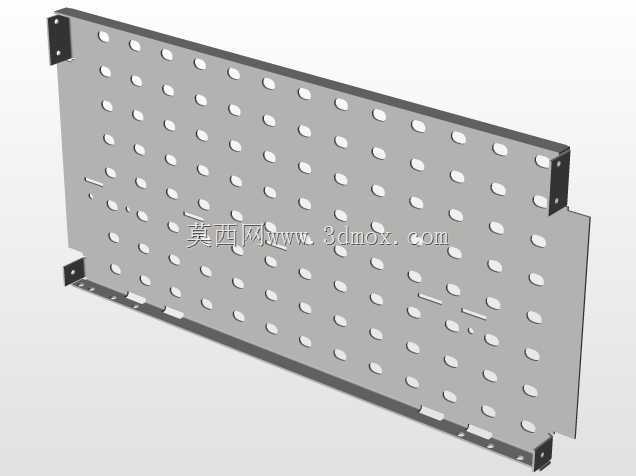

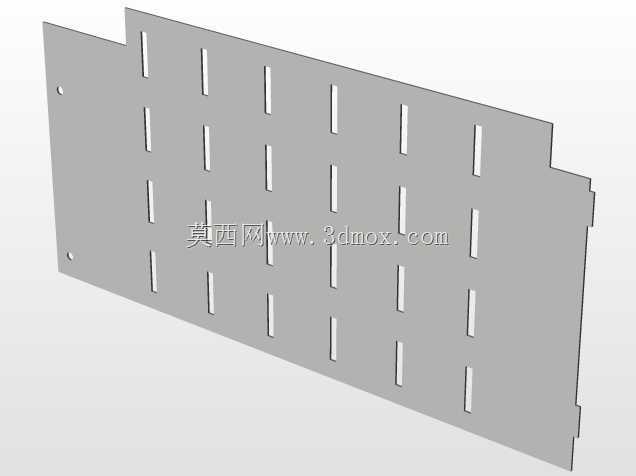

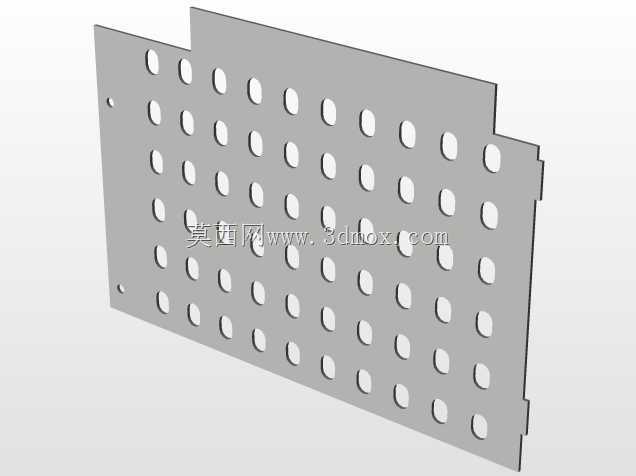

　　板面的开孔设计做了分层排布，最上方的两个圆形定位孔对应机柜立柱上的预装定位销，安装时可以先将面板挂在定位销上临时固定，无需操作人员全程托举面板再拧固定螺丝，大幅降低高空或深柜内的安装难度。板面主体区域的长条形安装孔采用矩阵式排布，孔的长度方向统一沿横向设置，相邻孔的横向、纵向间距都经过计算，既可以适配不同孔距的通讯模块安装耳，又能保证孔间的钢板剩余宽度满足刚度要求，不会因为开孔过密导致板面受力后出现孔间撕裂的问题。长圆孔的设计相比圆孔拥有更大的安装调节余量，即使模块安装耳的孔位存在轻微加工误差，或者后期需要微调模块位置，都可以在不重新打孔的情况下完成位置调整，适配现场施工的各类误差场景。

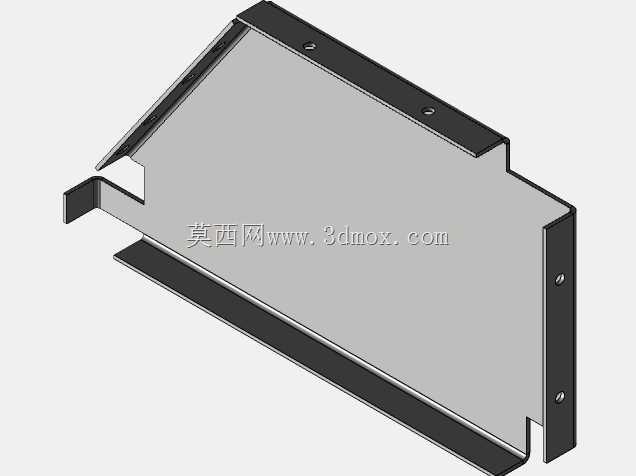

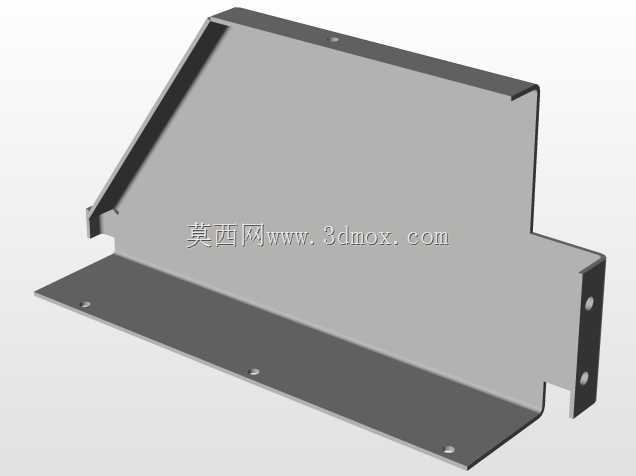

　　材质选择上考虑到通讯机柜内部的使用环境，选用常规的冷轧钢板即可满足强度要求，表面处理采用静电喷塑工艺，既可以提升板材的防锈耐腐蚀能力，又能保证板面的绝缘性能，避免模块外壳与面板直接接触出现接地短路的隐患。折弯工艺的处理上，所有折弯边都做了微小的圆角过渡，避免锐边割伤安装人员或者损坏线缆外皮，底部翻边的折弯角度严格控制在90度，保证翻边与机柜横梁的贴合度，避免出现安装间隙导致面板晃动。

　　从安装流程来看，这款面板不需要额外的转接件，直接通过顶部的定位孔挂装在机柜立柱上之后，在面板侧边的固定孔位拧上螺丝即可完成固定，单块面板的安装时间可以控制在两分钟以内，相比传统需要多件拼接的安装板结构，装配效率提升明显。在承重性能方面，通过矩阵孔的合理排布以及底部L型翻边的加强作用，整块面板在满装常规通讯模块的情况下，板面的最大变形量控制在行业允许的范围内，不会因为长期承重出现永久变形，保证模块安装位置的长期稳定性。

　　设计过程中也充分考虑了运维的便利性，矩阵排布的长圆孔可以让运维人员在更换不同尺寸的模块时，不需要拆卸整块面板，直接调整模块的固定螺丝位置即可完成新模块的安装，减少运维过程中的拆装工作量。同时板面的开孔也兼顾了通风散热的需求，密集的长圆孔可以让机柜内部的冷却气流顺利穿过面板，带走模块工作产生的热量，避免面板后方出现热量淤积的问题，提升通讯设备运行的稳定性。
