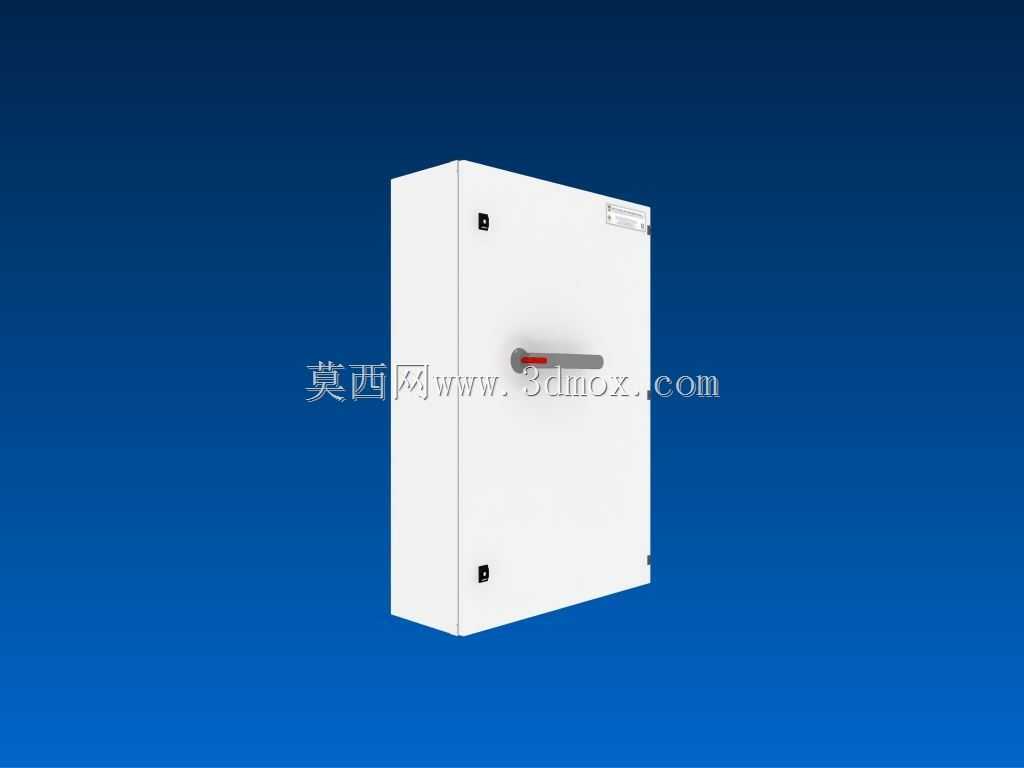

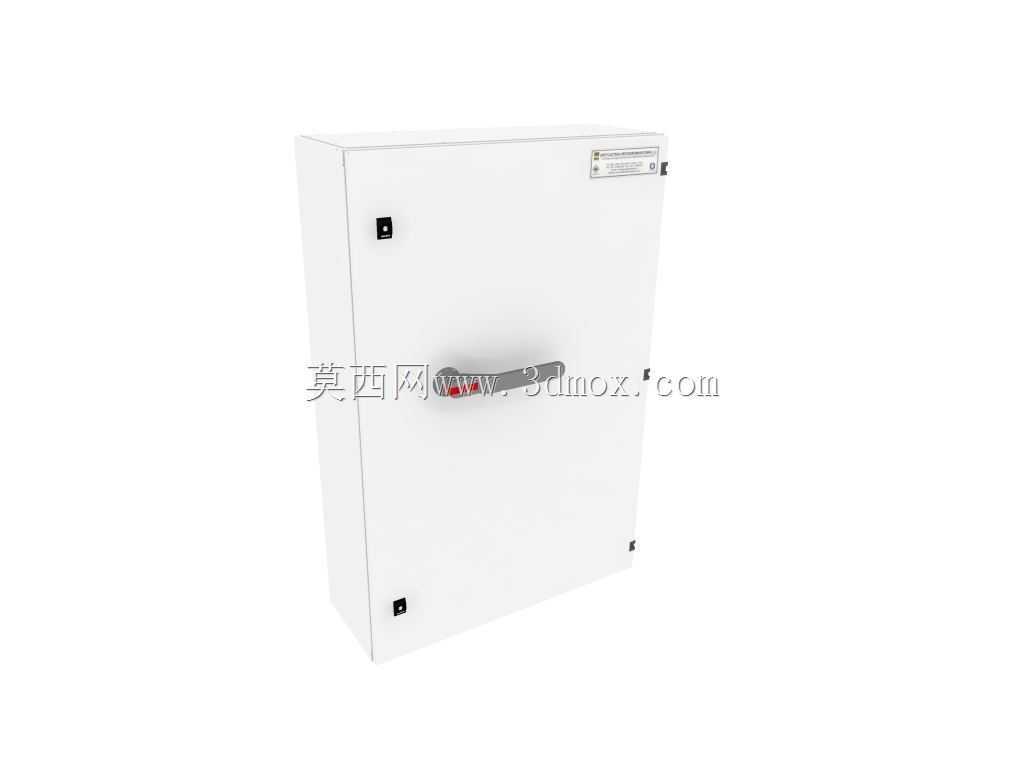

壁挂式工业电气防护柜体三维结构

　　这款壁挂式电气防护柜体的三维结构，核心面向工业现场低压配电末端、小型通讯信号中转、现场控制单元集成的安装场景，在车间工位侧、厂区管廊壁挂点位、户外弱电杆装配套场景中都能适配。从实际使用逻辑出发，柜体采用单开门侧开结构，门体与柜体主体的折边咬合处做了内嵌式防水唇边设计，配合门体四周的发泡密封胶条安装位，能在常规粉尘、轻度溅水环境下为内部电气元件提供可靠防护，避免车间切削液飞溅、户外凝露、扬尘侵入导致的元件短路、触点氧化问题。

　　设计过程中优先考虑了现场安装的便捷性，柜体背部预留了四个挂装固定孔位，孔位间距适配常规工业壁挂支架的通用安装尺寸，同时在柜体上下两侧预留了敲落式走线孔位，施工时可根据现场进线方向选择开孔位置，无需额外切割柜体，减少现场施工的二次加工工作量。门体的锁闭结构采用三点式连杆锁配套旋转手柄，手柄带状态指示标识，操作人员可直观判断门体是否锁闭到位，避免虚锁导致的防护失效，锁具安装位做了加强筋补强，长期频繁开关门也不会出现门板变形、锁位偏移的问题。

　　从结构细节来看，柜体主体采用1.5mm厚冷轧钢板折弯成型的设计思路，所有折弯内角均做了R2圆角过渡，既避免钣金加工过程中的应力集中导致的板材开裂，也能防止安装维护时尖锐边角划伤操作人员。柜体内部预留了统一规格的安装导轨固定孔位，可直接适配标准DIN导轨安装的断路器、继电器、接线端子等常规电气元件，同时在柜体侧壁预留了接地螺柱安装位，方便柜体与车间接地网可靠连接，满足电气安全规范要求。门体内侧预留了标识牌粘贴区域与文件袋安装位，可放置回路图纸、点检记录等现场运维资料，避免资料丢失。

　　安装边界方面，这款柜体的深度控制在200mm以内，壁挂安装后不会过度占用通道空间，适配厂区狭窄通道旁、设备侧方的壁挂安装需求，柜体底部预留了冷凝水泄流小孔，避免柜体内外温差产生的凝露积聚在柜体底部腐蚀板材。门体的开合角度可达到120度，配合可拆卸式铰链结构，后期维护时若需要拆卸门体，无需额外工具即可快速拆装，提升运维效率。在结构强度设计上，柜体背部的挂装位做了双层钣金叠焊补强，满装电气元件时也不会出现挂装变形、脱落的风险，门体与柜体之间的接地跨接位预留了铜排安装点，保证门体与柜体主体的电气连续性，避免静电积累带来的安全隐患。

　　针对不同场景的适配需求，柜体的表面处理预留了喷塑工艺的厚度空间，可根据使用环境选择不同的喷塑涂层厚度，常规室内场景采用60μm厚度的环氧聚酯喷塑即可满足防锈需求，户外轻度腐蚀场景可加厚至100μm并配套不锈钢紧固件，提升耐候性能。柜体顶部预留了防雨檐的安装接口，若用于户外安装，可直接加装配套防雨檐，无需重新打孔修改柜体结构。走线孔位处预留了电缆格兰头的安装螺纹，可直接适配常规规格的防水电缆接头，保证进线处的防护等级与柜体整体一致。
