组合式低压馈电配电盘柜体结构设计

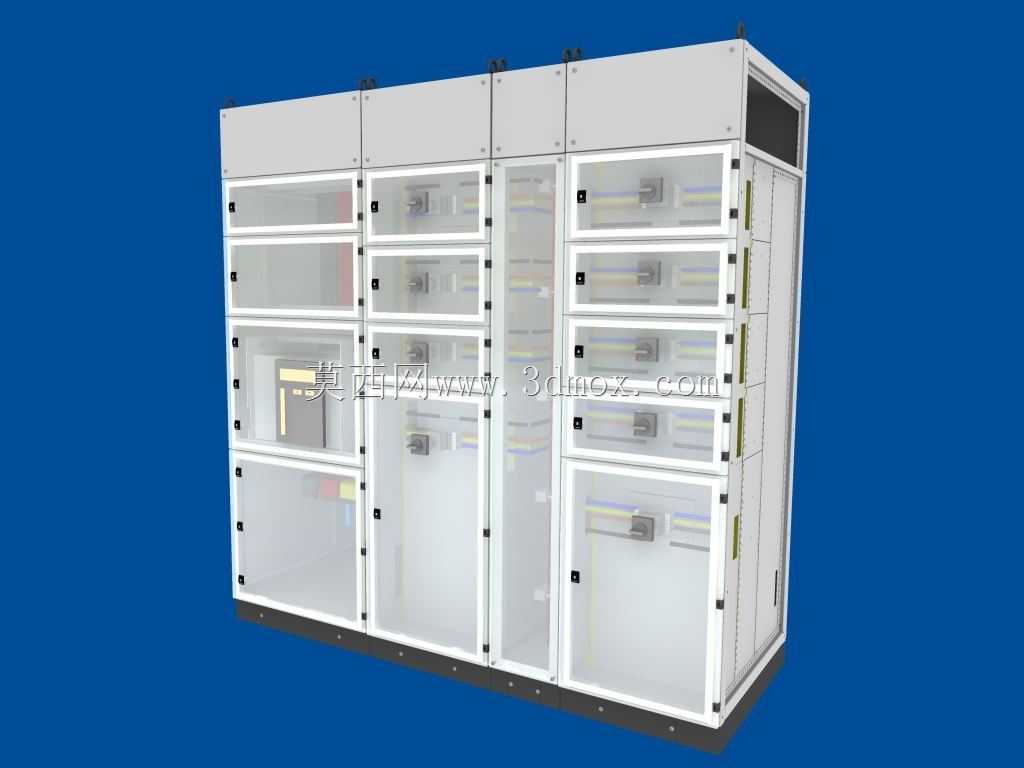

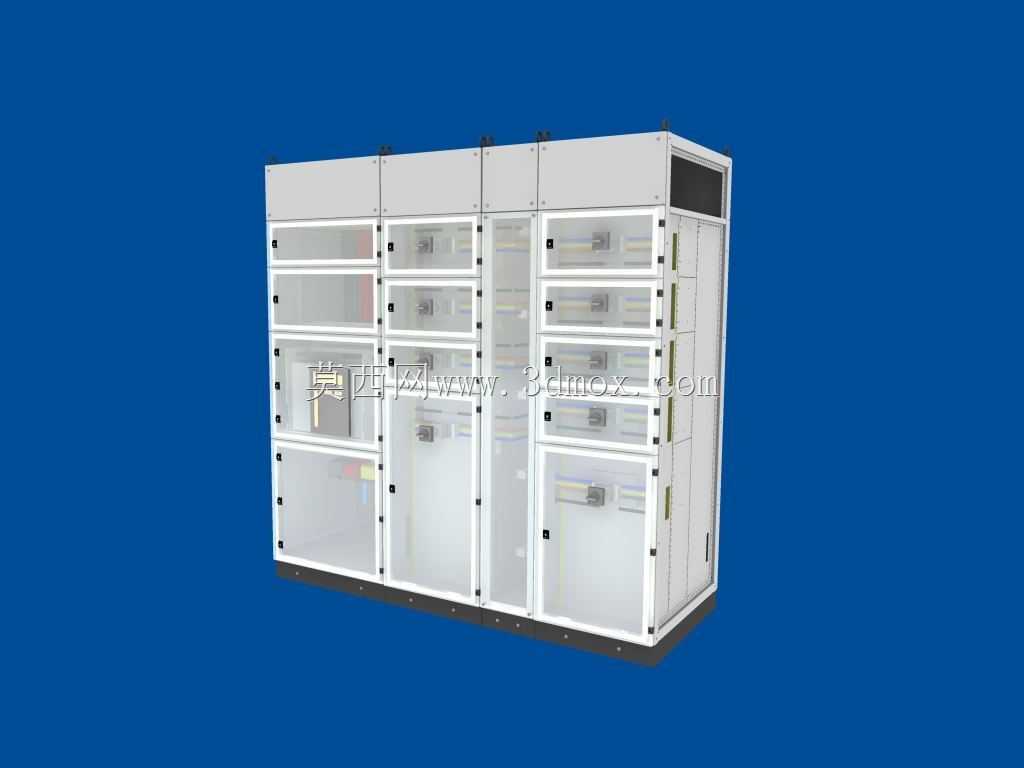

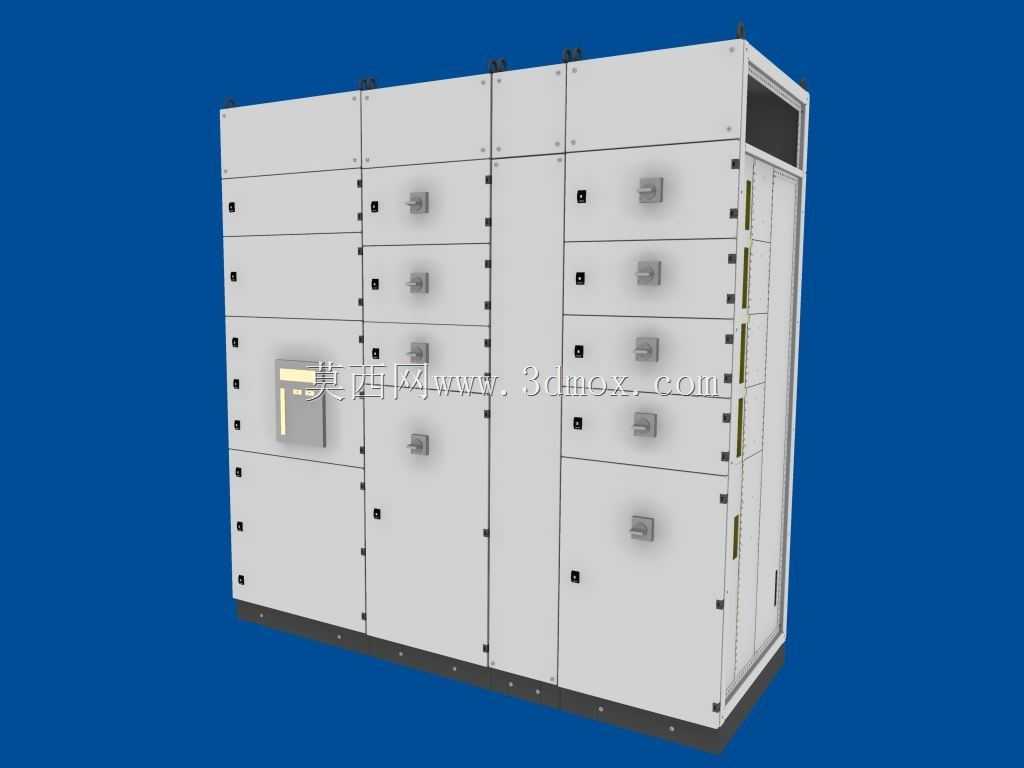

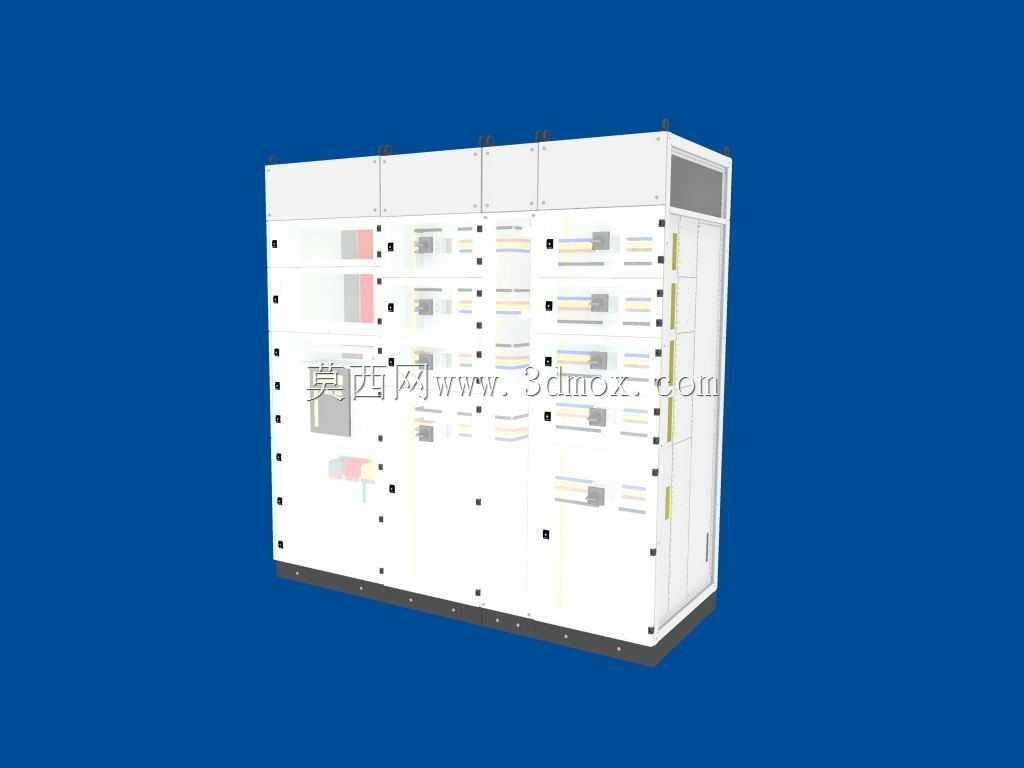

　　该低压配电盘采用多单元组合式柜体结构，主要面向工业厂房低压配电间、商业建筑配电室、数据中心末端配电场景使用，承担低压侧电能分配、回路保护、负载通断控制的核心功能，可对接变压器低压侧出线，为下游动力设备、照明回路、专用用电设备提供分级配电支撑。从结构设计逻辑来看，整体采用模块化拼接思路，单柜单元可根据回路容量、出线数量灵活组合，柜体框架采用标准C型材拼装结构，无需大量焊接工序，现场组装调整便捷，框架连接部位采用自定位卡扣配合紧固件锁紧，可保证整体柜体的抗形变能力，满足配电设备运输、安装、长期运行的结构强度要求。柜体正面采用透明防护门板设计，日常巡检时无需开启柜门即可观察内部断路器、母排、指示灯的运行状态，降低巡检操作的触电风险，

　　门板与框架之间设置密封胶条，可达到IP40以上的柜体防护等级，能够阻挡直径大于1mm的固体异物进入柜内，适配普通室内配电间的安装环境，避免积尘、杂物掉落引发的电气短路故障。每个功能单元设置独立的隔室，功能单元隔室、母线室、电缆室之间采用金属隔板完全分隔，可避免单个回路故障产生的电弧蔓延至相邻单元，将故障影响范围控制在最小区间，隔室隔板上设置标准化的走线孔，孔边配备绝缘护圈，防止二次线缆敷设时被钢板毛刺划伤绝缘层。母排布置在柜体后部的独立隔室内，采用分层排布方式，三相母排与中性排、保护接地排之间预留足够的电气安全间隙，母排连接部位做绝缘包覆处理，降低误触碰引发的短路风险，同时母排的载流量按照柜体额定电流的1.2倍冗余设计，

　　可满足长期满负载运行的温升要求，避免运行过程中母排过热引发绝缘老化。电缆室预留充足的线缆弯曲半径空间，适配不同截面的电力电缆敷设，电缆固定支架采用可调节结构，可根据进线电缆的数量、外径调整固定位置，保证电缆进线处的受力均匀，避免线缆自重拉扯接线端子导致接触不良。柜体底部设置标准化的安装底座，底座上预留通用的地脚安装孔位，可适配不同配电室的基础槽钢安装尺寸，安装时无需对柜体底座进行二次打孔加工，降低现场安装的工作量。柜体门板上设置机械联锁结构，只有当对应回路的断路器处于分闸位置时，才能打开单元门板进行操作，防止带负荷开门引发的安全事故，同时每个单元门板上预留观察窗、操作手柄安装位、状态指示灯安装位，可根据实际回路配置需求灵活开孔，

　　无需重新加工门板结构。从安装边界来看，单组组合柜体的深度按照常规低压柜的标准深度设计，安装时柜体后部与墙面预留不小于600mm的检修通道，正面操作通道宽度不小于800mm，满足配电设备运维的空间要求，柜体顶部预留吊装孔，可配合吊装设备完成整柜的转运就位，吊装孔部位做加强筋处理，防止吊装过程中柜体变形。每个功能单元的抽屉采用导轨式安装结构，抽屉推进机构具备工作位置、试验位置、分离位置三个明显定位点，位置切换过程中具备清晰的到位反馈，同时抽屉与柜体之间设置二次回路接插件，接插件接触电阻满足长期载流要求，避免接触不良引发的温升过高问题。柜内的接地系统采用全连通设计，柜体框架、门板、隔板、安装支架之间均通过接地导线可靠连接，整体接地电阻不大于4Ω，保证故障情况下柜体外壳不会出现危险电压，保障运维人员的操作安全。
