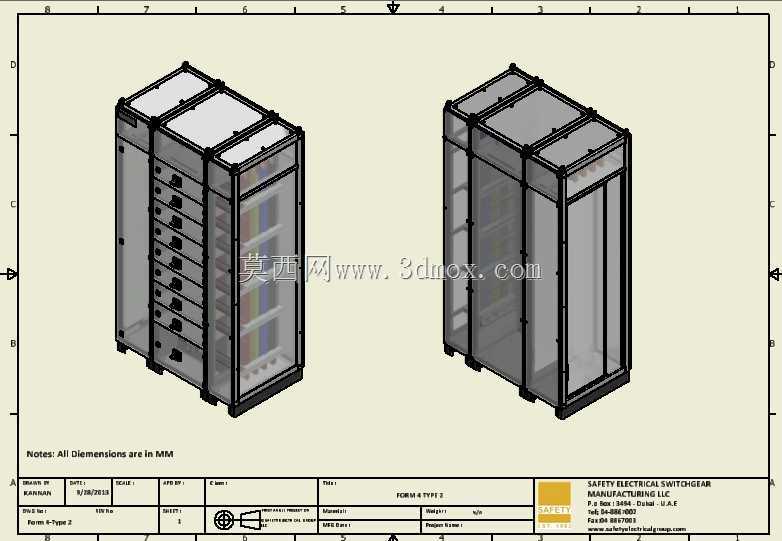

工业电气柜柜体框架结构三维设计

　　这套柜体结构主要面向工业低压配电场景下的多回路集成安装需求，常见于车间动力配电、生产线设备集中供电、楼宇配电间的分路管控场景，用来承载断路器、接触器、接线端子排、母线排等各类电气元件，同时为内部元件提供可靠的防护，避免车间粉尘、切削液飞溅、意外磕碰对电气回路造成损伤。从结构设计逻辑来看，整体采用铝型材拼接框架作为承载主体，型材的槽道可以兼容标准规格的螺母滑块，不需要在型材上额外打孔攻丝，内部安装板、层板、导轨的固定位置可以根据元件排布灵活调整，适配不同回路数量、不同元件尺寸的安装需求，相比传统焊接柜体，这种框架式结构的装配调整余量更大，后期改造扩容时不需要对柜体主体进行切割焊接作业，只需要调整内部安装件的位置即可完成回路增减。

　　柜体的侧板、门板、顶板都采用模块化钣金件设计，门板预留了观察窗安装位，可以根据需求加装透明亚克力或者钢化玻璃面板，不需要打开柜门就能观察内部元件的运行状态、指示灯显示情况，侧板采用快拆式固定结构，接线作业时可以快速拆下侧板，从柜体侧面完成进出线的接线与端子排调试，相比全焊接固定的侧板，这种结构能大幅缩减现场接线的作业时间。从安装边界来看，柜体底部预留了标准的进出线开孔位，适配电缆桥架、穿线软管的常规安装尺寸，底部的支撑脚可以调整高度，适配车间地面不平整的安装场景，保证柜体放置的水平度，避免因为柜体倾斜导致内部母线排受力不均、开关分合闸卡滞的问题。柜体的整体深度、宽度、高度尺寸都遵循工业电气柜的通用安装规范，

　　可以和同系列的其他柜体并排拼接安装，拼接处预留了密封胶条的安装槽，并排拼接后可以形成连续的配电柜体组，满足多回路大容量的配电需求，柜体顶部预留了吊装孔位，方便车间内使用行车完成整柜的吊装移位，不需要额外焊接吊耳，吊装时的受力点直接作用在主框架型材上，避免吊装过程中钣金件变形。在结构强度设计上，主框架的型材壁厚满足大载流回路的承重需求，即使内部装满大规格断路器、母线排等重型元件，框架也不会出现明显形变，柜体的门板铰链采用工业承重铰链，单扇门板可以承载二十公斤以上的重量，满足在门板上安装操作按钮、指示灯、人机界面的承重需求，门锁采用标准的工业柜锁，可以配合挂锁实现上锁管控，避免非专业人员误操作柜内开关。内部的安装层板采用可调节设计，

　　层板上预留了标准DIN导轨的安装位，断路器、继电器等标准导轨安装元件可以直接卡装在导轨上，不需要额外打孔固定，母线排的安装位置预留了绝缘支撑件的固定点位，安装母线排时可以直接固定绝缘支撑，保证母线排之间、母线排与柜体之间的绝缘距离满足电气安全规范要求。柜体的通风设计也做了预留，顶板和底板的位置可以根据散热需求加装通风过滤网组或者散热风扇，当柜内安装有发热较大的变频器、软启动器等元件时，可以快速加装散热组件，不需要对柜体结构进行二次加工，保证柜内温度控制在元件允许的工作范围内。
