手枪后置机械瞄准具结构设计

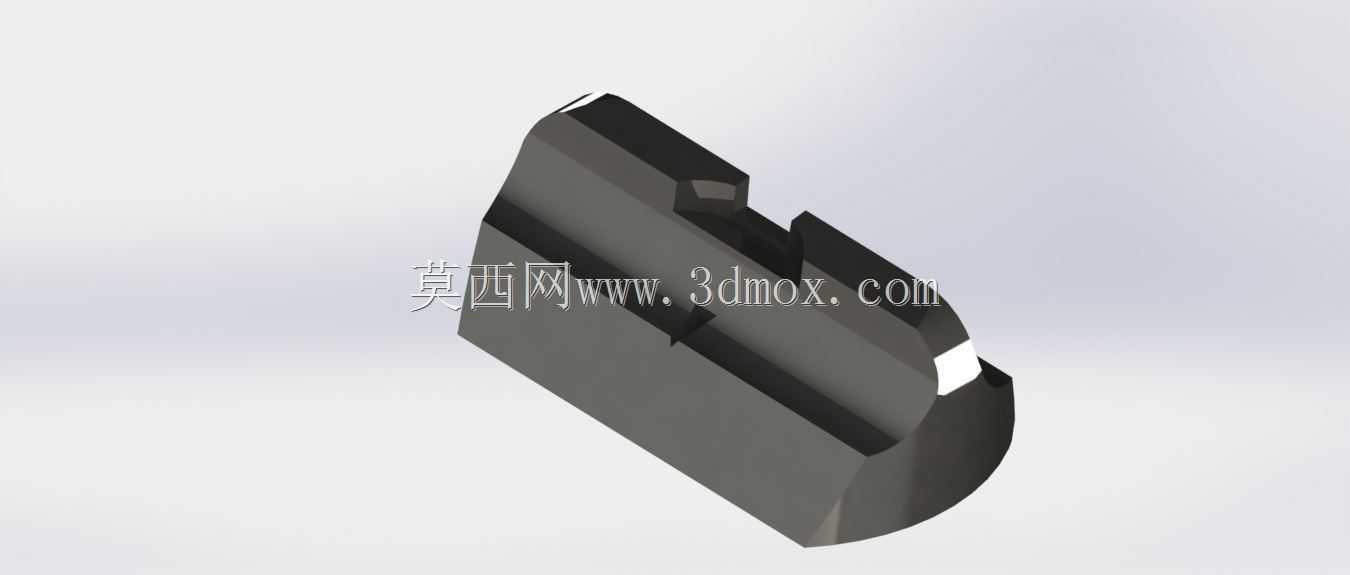

　　在轻武器的机械瞄准系统中，后置瞄准器是决定射击精度的核心部件之一，其结构设计直接影响射手的瞄准效率与射击一致性，同时要兼顾日常携行的抗磕碰性能、不同光照环境下的瞄准辨识度，以及长期使用后的磨损余量预留。这款手枪后瞄准器采用一体化切削式结构设计，整体为对称式块状构型，底部设置与手枪套筒顶部燕尾槽匹配的安装基面，安装时通过侧面顶丝或者过盈压装的方式固定在套筒尾部的预设安装位，安装后基准面与套筒轴线保持严格平行，确保瞄准基线与枪管轴线的位置度公差控制在合理范围内，避免因安装偏差带来的系统性射击误差。

　　从功能特性来看，该后瞄准器的顶部设置有矩形缺口式照门，缺口两侧的凸起棱边做了倒角钝化处理，既避免尖锐棱边在携行过程中勾挂衣物、装具，也能在快速瞄准的时候减少棱边反光对射手视线的干扰。照门缺口的宽度尺寸经过匹配设计，与前端准星的宽度形成标准的瞄准配合关系，射手在瞄准时将准星顶部置于照门缺口中心位置，保持准星顶端与照门顶端齐平，即可构成正确的瞄准线，这种缺口式设计相比觇孔式瞄具拥有更宽的视场，适合近距离快速指向射击，在手枪常用的交战距离内能够保证足够的瞄准精度。

　　设计过程中首先考虑的是部件的抗冲击性能，手枪在射击循环中套筒会高速后坐、复进，后瞄准器作为固定在套筒上的部件，需要承受反复的冲击载荷，因此整体结构没有设置多余的薄弱悬臂，所有受力部位都做了圆弧过渡，避免应力集中导致的部件断裂或者变形。瞄准器的主体外形做了顺滑的斜面收窄处理，从安装基面向上逐步收窄到照门位置，既降低了整体重量，减少套筒往复运动时的附加质量，也能在抽枪、出枪的过程中减少部件与枪套、手部的剐蹭，提升出枪动作的流畅度。

　　在安装边界的设计上，该后瞄准器的底部安装面宽度、长度尺寸严格适配对应型号手枪的套筒安装槽，安装后部件的最高点不会超出套筒顶部的设计安全高度，避免在手枪不完全分解结合的时候，后瞄准器与套筒座、击发机构部件发生运动干涉。部件的前后端面都做了垂直于安装基面的设计，方便安装时使用专用工具进行位置调整，当需要修正射击弹着点的左右偏差时，可以通过微调后瞄准器的左右位置来实现，调整到位后通过紧固结构锁定，保证在后续的射击过程中瞄准位置不会发生偏移。

　　针对实际使用中的磨损问题，照门缺口的工作表面预留了足够的硬化层厚度，长期使用中即使出现轻微磨损，也不会快速扩大缺口尺寸导致瞄准精度下降。部件的整体外表面做了哑光发黑处理，避免在强光环境下产生反光干扰瞄准，同时也能提升部件的防锈能力，适应不同温湿度环境下的使用需求，不管是日常训练用枪还是勤务携行配枪，这种结构的后瞄准器都能保持稳定的工作状态，不需要频繁进行维护调整。

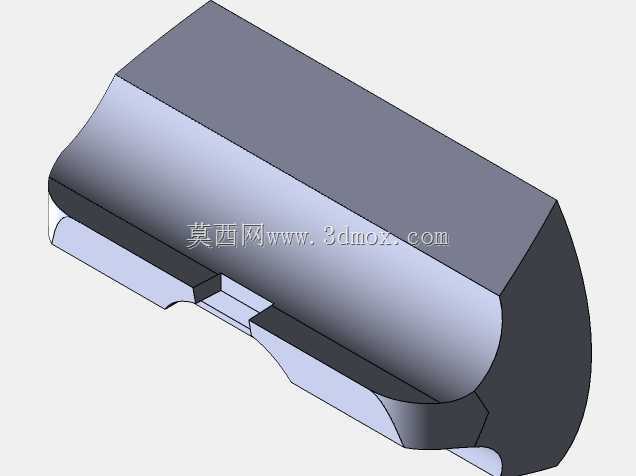

　　从结构建模的角度来看，该零件的特征构建以拉伸、切除为基础，所有配合面都设置了合理的形位公差要求，安装基面的平面度、照门缺口与安装基面的垂直度、对称面的位置度都有明确的公差约束，建模过程中优先保证配合特征的尺寸精度，外观曲面在满足结构强度的前提下做轻量化处理，整体壁厚均匀，没有出现壁厚突变的区域，既适合传统的铣削加工工艺，也适配金属粉末注射成型等批量加工工艺，能够满足不同生产规模的加工需求。
