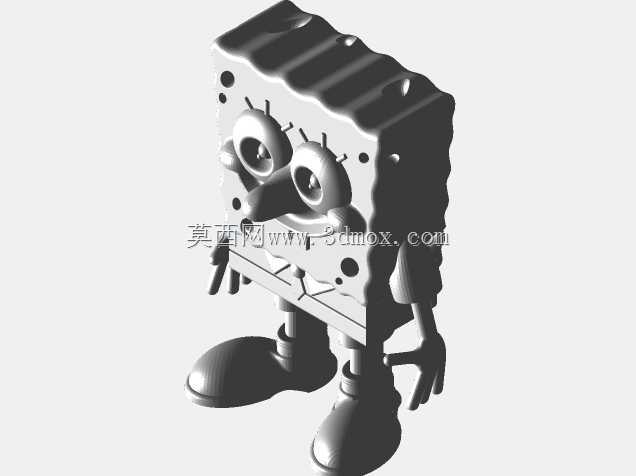

卡通海绵宝宝立体摆件造型结构设计

　　本次完成的海绵宝宝立体造型，在结构设计阶段优先考虑了FDM熔融沉积3D打印的成型可行性，整体采用无悬空大角度面的一体化布局，将所有外伸结构的自支撑角度控制在45度以内，打印过程中无需额外添加可溶性支撑或易拆除支撑结构，减少后处理打磨工作量，同时避免支撑拆除后在曲面表面留下的瑕疵，保证卡通形象面部、肢体曲面的顺滑度。造型主体的方块躯干部分做了边缘圆角过渡处理，既还原IP形象的方块特征，又避免直角边缘在打印过程中出现的翘边问题，同时提升成品握持、摆放时的触感，不会出现锐利割手的边角。

　　面部特征的凸起结构做了梯度高度设计，眼球、鼻子、睫毛等细节的凸起高度控制在2-5mm区间，既保证视觉上的层次感，又不会因为凸起过高导致打印时出现层间粘接不牢的断差问题，所有面部凹陷的孔洞结构都做了0.8mm的倒角处理，避免打印时出现堵头或层厚堆积不均的问题。肢体部分采用与躯干一体化的连接结构，手臂与躯干的连接位置做了加厚的过渡圆角，将连接位置的截面厚度提升至8mm，避免成品在拿取过程中出现连接处断裂的问题，腿部与脚部的连接位置同样做了加宽处理，脚部采用平底设计，整个造型的重心落在双脚支撑面的几何中心位置，摆放时无需额外底座即可保持稳定，不会出现倾倒问题。

　　从应用场景来看，该造型可直接作为桌面装饰摆件使用，也可作为潮玩手办的原型件，经过表面打磨、喷涂上色后可作为收藏级手办成品，也可缩放尺寸后作为钥匙扣挂件、书包挂饰的母模使用。在尺寸设计上，整体高度控制在120mm区间，宽度控制在80mm，厚度控制在70mm，这个尺寸区间既适配普通桌面FDM打印机的成型平台尺寸，无需拆分打印，也符合日常桌面摆件的常规摆放尺寸，不会占用过多桌面空间，若需要制作更大尺寸的展示摆件，可直接按比例缩放模型，所有结构的壁厚都按等比例缩放规则做了适配，缩放后不会出现壁厚过薄导致的打印失败问题，最小壁厚控制在1.8mm以上，即使缩放至原尺寸的50%，最小壁厚仍能保持在0.9mm以上，满足光固化3D打印的最小壁厚要求。

　　设计过程中对整个造型的壁厚做了均匀化处理，所有位置的壁厚差控制在0.5mm以内，避免打印过程中因为壁厚不均导致的冷却收缩变形问题，尤其是躯干顶部的波浪形凹陷结构，每个波浪的弧度都做了等距偏移处理，保证内壁与外壁的间距一致，不会出现局部壁厚过厚导致的打印鼓包、或者局部壁厚过薄导致的穿模问题。手部的手指结构做了简化加粗处理，没有做过于纤细的指尖结构，避免打印过程中出现指尖断打、或者成品使用过程中指尖断裂的问题，同时保留了手部的基本形态特征，不会因为结构简化损失卡通形象的辨识度。

　　在安装边界方面，该造型底部为完全平整的平面，平面度公差控制在0.2mm以内，可直接通过双面胶固定在桌面、展示架上，也可在底部预留M3螺纹孔的安装位，适配常规的手办展示支架，若需要加装发光组件，可在躯干内部预留10mm见方的空腔，空腔位置避开所有表面特征，不会影响外观效果，同时空腔的壁厚保持在2mm以上，保证结构强度。整个造型的所有曲面都做了G1连续处理，相邻曲面之间没有尖锐的折角，表面顺滑度满足后续喷涂、水贴等后处理工艺的要求，不会出现曲面断层导致的上色不均问题。
