7吨承载DNV标准工业起重提升架结构

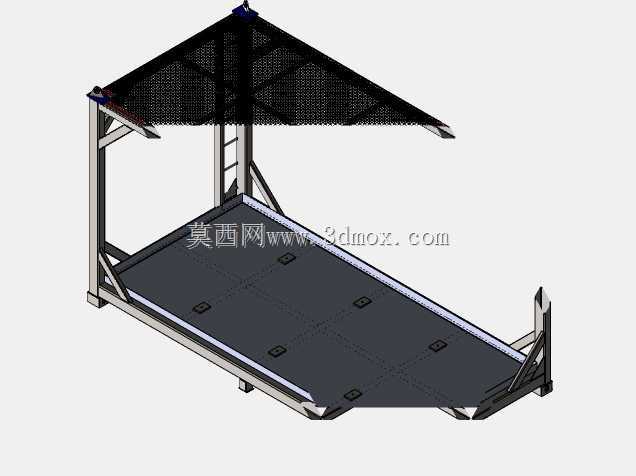

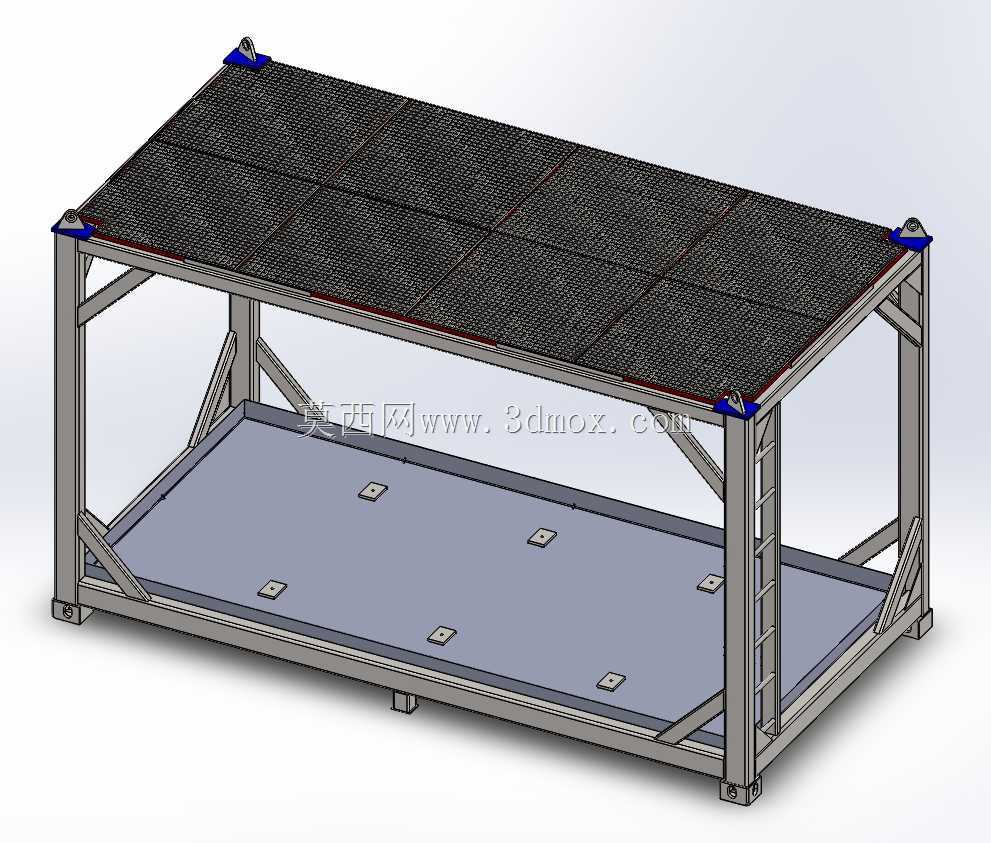

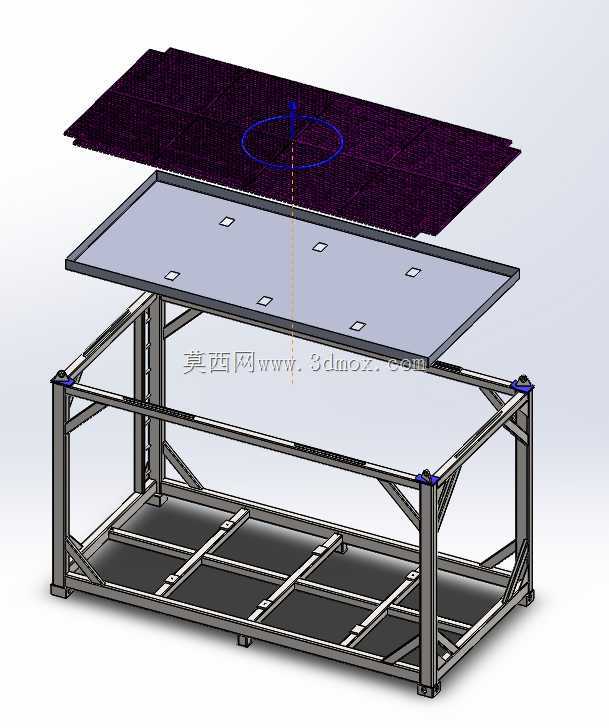

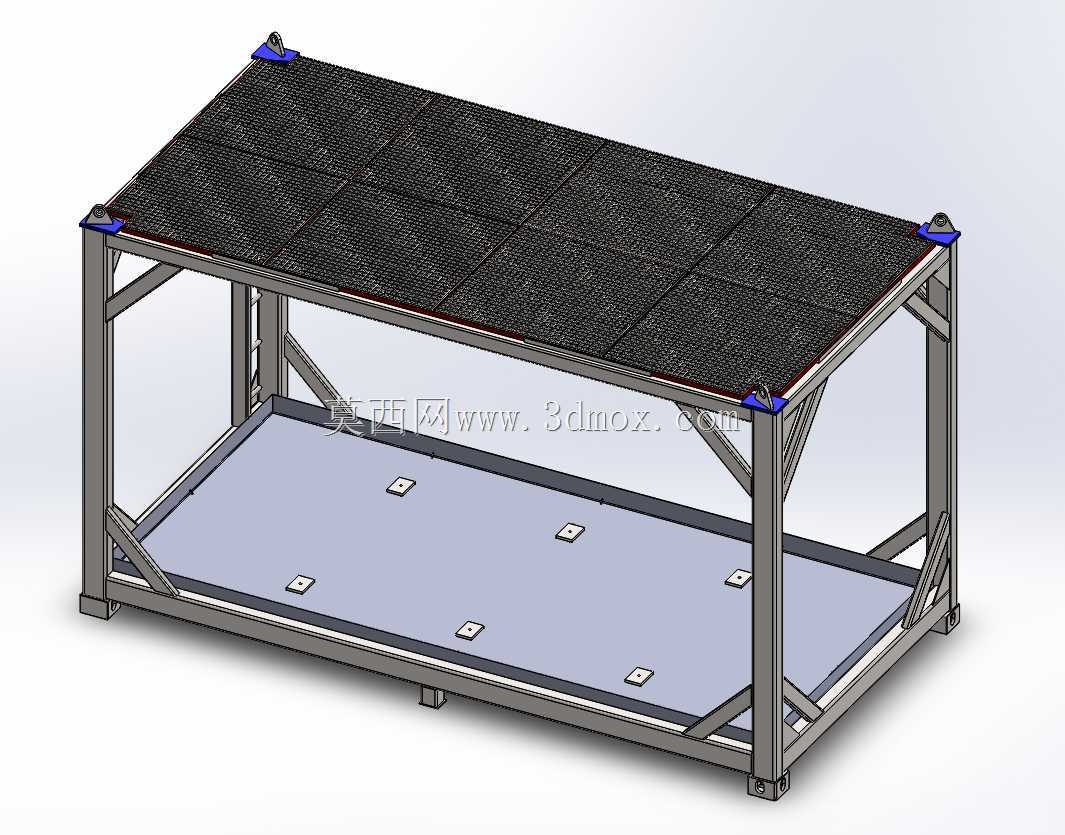

　　这款提升架的设计完全围绕DNV相关 offshore 作业的起重规范展开，核心额定承载能力达到7吨，主要应用在海工配套件转运、车间重型模块工位周转、户外临时吊装工位的承载支撑场景，区别于普通车间货架的静态承载属性，该结构需要同时承受静态堆载、吊装过程的动载冲击、以及转运过程中的惯性力载荷，因此在框架的节点设计上做了针对性的强化。从结构布局来看，整体采用矩形框架式构型，底部为平整的安装基准面，上面预设了8个对称分布的安装定位块，用于固定待承载的设备模块，定位块的位置按照常见海工电控模块、小型功能撬块的安装孔位做了通用化适配，不需要额外打孔就可以完成多数标准模块的固定，减少现场安装的配作工作量。顶部铺设的是防滑网格板，

　　既可以作为上部临时检修的踩踏面，也能减少整体结构的风阻，在户外吊装或者船用场景下降低风载荷对框架稳定性的影响，网格板下方设置了横向承托梁，每块网格板的支撑跨距控制在合理范围，避免人员踩踏时出现过大挠度。框架的四个顶角位置设置了专用的吊装吊点，吊点采用加厚角件与主立柱、顶部横梁焊接为一体，吊点的开孔尺寸适配标准卸扣的连接需求，吊装时钢丝绳的角度经过校核，不会对顶部横梁产生额外的侧向分力，同时四个底脚设置了叉车孔位，兼容叉车转运、起重机吊装两种转运方式，适配车间、码头、堆场等不同作业场景的转运条件。在斜撑的布置上，框架的四个侧面都设置了交叉斜撑，斜撑采用矩形管型材，与主框架的连接节点采用满焊工艺，焊脚尺寸经过载荷计算确定，

　　能够有效抵消框架受载时的侧向扭转力，避免吊装过程中框架出现菱形变形，保护内部承载的精密设备不受挤压。底部框架的四周设置了低位的防撞边，在叉车转运或者近距离对位时，即使出现轻微碰撞也不会直接损伤主立柱结构，底脚位置预留了地脚安装孔，当提升架需要长期固定在某个工位作为承载台使用时，可以通过膨胀螺栓或者焊接压板的方式与地面基础固定，满足长期静态承载的稳定性要求。设计过程中对框架的受力边界做了明确限定：当承受7吨额定均布载荷时，底部承载面的最大挠度控制在跨度的1/1000以内，保证放置在上面的精密设备不会因为框架变形出现安装面错位；吊装动载系数按照1.25倍校核，极端工况下的结构安全系数达到2倍以上，符合重型起重工装的设计冗余要求。

　　框架的外形尺寸按照标准集装箱内部运输边界做了适配，整体宽度和长度都控制在标准集装箱的内宽内限以内，不需要拆分就可以直接装入标准集装箱进行远洋运输，减少运输过程中的拆装工作量，也避免拆分后重新组装带来的精度偏差。顶部吊点的位置做了凸起式设计，当多个提升架需要叠放存储时，上层提升架的底脚可以正好卡在下层吊点的限位槽内，叠放三层也不会出现滑移，节省车间或者堆场的存储占地面积。在细节处理上，所有型材的断口都做了打磨倒角处理，避免作业过程中划伤操作人员，焊接位置都做了焊渣清理和防锈底漆处理，适配海边高盐雾、车间多油污的使用环境，延长结构的使用寿命。底部承载面采用平整钢板铺设，表面没有突出的螺栓头或者焊缝余高，放置设备时不会因为局部凸起造成设备底面的应力集中，定位块的高度统一，保证设备安装后处于水平状态，不需要额外调整垫铁就可以满足设备的安装水平度要求。
