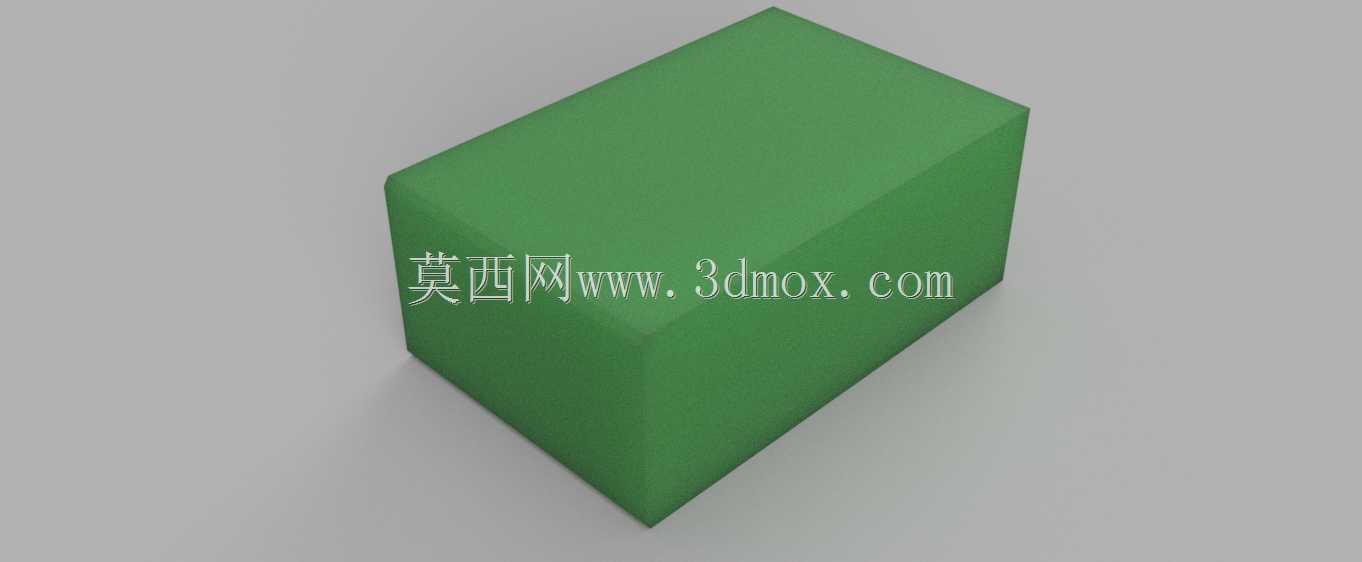

绿色UHMW材质长方体结构件三维设计

　　做结构设计快十二年，经手的非金属结构件里，超高分子量聚乙烯也就是UHMW的零件占比一直不低，这次做的这个绿色长方体垫块，最早是给通讯基站内部走线架做支撑隔件用的，后来发现同类结构在物流输送线侧挡、自动化设备台面缓冲垫场景里也能直接复用，就把参数做了通用化调整。

　　先讲实际应用里的需求，通讯设备内部的安装空间卡得很死，走线架和机柜内壁之间需要留12mm的散热间隙，同时要避免金属架直接贴在机柜喷塑层上，运输震动的时候磨掉塑层导致接地异常，之前用的橡胶垫用两年就会老化发硬，低温地区甚至会开裂掉渣，掉下来的碎渣如果落到电源接线端子上很容易引发绝缘故障，换成UHMW材质之后，耐磨性能是橡胶的7倍以上，-40℃到80℃的工作区间完全覆盖户外基站的环境要求，而且本身自润滑特性不会和喷塑层粘连，后期维护拆换的时候不会扯掉机柜涂层。

　　设计的时候首先卡的是安装边界，这个垫块的长宽高比例是按照标准19英寸机柜的安装孔位模数来定的，长度方向刚好对齐走线架的C型钢槽宽度，不用额外裁切就能直接塞进去，宽度方向留了2mm的安装余量，就算现场安装孔位有小偏差也能顺利放进去，高度就是之前说的12mm散热间隙，上下表面做了0.2mm的拔模斜度，注塑脱模的时候不会出现表面拉伤，四个棱边倒了R1的圆角，一方面是避免安装的时候划手，另一方面是减少应力集中，长期受压的时候不会从棱边位置开裂。

　　材质选绿色UHMW不是随便定的色号，行业里绿色UHMW一般是添加了抗紫外线助剂的牌号，户外使用的时候耐老化性能比本色料好很多，就算是装在楼顶外露的通讯机柜里，日晒雨淋五六年性能衰减也不会超过15%，完全满足通讯设备的设计寿命要求。表面没有做额外的纹理处理，保持注塑后的自然粗糙度就够，和金属面接触的时候静摩擦系数在0.2左右，既能保证垫块不会在震动的时候移位，又不会因为摩擦力太大导致后期拆换困难。

　　之前给南方一个通讯基站项目做配套的时候，最早用的是尼龙垫块，夏天机柜内部温度升到60多度的时候，尼龙会吸水膨胀，尺寸涨了0.3mm，把走线架顶得变形，压到了旁边的射频馈线，导致信号驻波比异常，后来换成UHMW材质之后，吸水率不到0.01%，温变尺寸稳定性比尼龙好太多，连续过三个夏天都没再出现过尺寸超差的问题。还有个细节，这个垫块的中心位置没有做安装孔，就是为了通用化，不同场景用的时候可以现场按需钻孔，比如用在输送线侧挡的时候，可以钻沉头孔装内六角螺丝固定，用在设备台面缓冲的时候可以直接粘在台面上，不用额外开模做不同孔位的版本，能大幅降低开模和备货成本。

　　建模的时候特意把所有的圆角、拔模斜度都做了参数化关联，要是后续需要调整高度或者长宽尺寸，直接改参数就能重生模型，不用重新画特征，工程图导出的时候形位公差也能自动更新，给下游模具厂开模的时候省了很多核对的功夫。另外考虑到UHMW材质的成型收缩率是1.5%到3%，建模的时候已经提前把收缩补偿量算进去了，模具做出来之后试模一次就过，尺寸偏差控制在0.1mm以内，完全满足通讯设备的安装精度要求。

　　实际测试的时候，这个垫块能承受每平方厘米120公斤的静压力，不会出现永久变形，用在走线架支撑的时候，就算上面铺满了电源线和馈线，长期受压也不会塌边，而且本身绝缘性能优异，击穿电压达到20kV/mm，就算碰到机柜内部的带电部位也不会引发短路，安全冗余留得很足。之前有客户把这个垫块拿去做自动化设备的导轨缓冲块，用在气缸行程末端做硬限位，连续冲击十万次之后，表面磨损量不到0.1mm，比之前用的聚氨酯缓冲垫寿命长三倍多，也算是意外拓展了应用场景。
