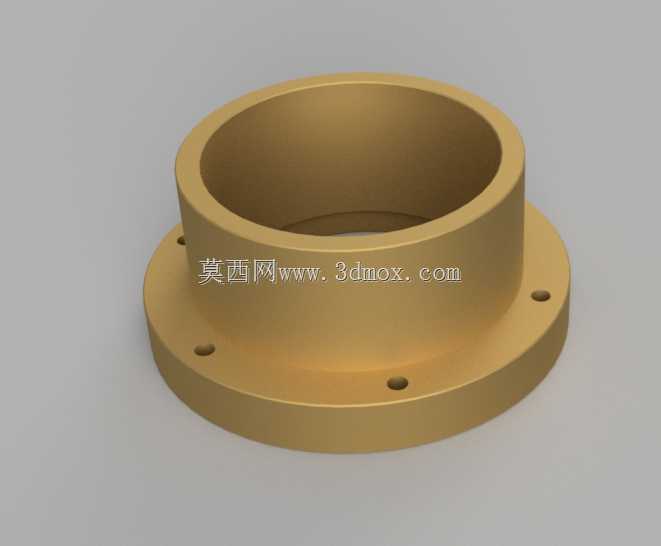

黄铜材质带安装孔管道连接法兰结构

　　在民用给排水、中小型化工流体输送、低压气动控制系统的管路布设场景里，法兰是实现管段、阀件、泵体端口可拆卸刚性连接的核心构件，这款黄铜材质的法兰结构，正是针对低压、弱腐蚀介质输送场景设计的连接件。从实际安装边界来看，法兰盘底座的外径需匹配对应通径管路的安装间距，盘面上均匀分布的四个螺栓通孔，孔位严格遵循同通径法兰的孔距公差要求，安装时可直接穿入对应规格的螺栓，无需额外扩孔或调整孔位，适配常规的六角螺栓紧固作业。上部的筒状对接段内径与对接管道的外径保持过渡配合公差，现场安装时可直接将管道插入筒段内部，配合钎焊或者螺纹密封工艺完成端口固定，相比平焊法兰省去了现场找正管道同轴度的部分工序，能有效缩短现场管路组装的作业时长。

　　设计阶段优先考虑了黄铜材质的加工特性与使用场景的适配性，黄铜本身的抗锈蚀性优于普通碳钢，在输送常温清水、低压压缩空气、弱腐蚀性弱酸碱介质时，不会像普通碳钢管件那样短时间内出现锈层脱落堵塞管路的问题，同时黄铜的切削加工性能优异，在数控车床上一次装夹即可完成筒段内外圆、法兰盘端面的精加工，螺栓孔可通过分度钻床一次加工成型，批量生产时的尺寸一致性更容易控制，能有效降低单件加工的成本。从功能特性上看，法兰盘的端面加工有足够的平面度公差，安装时配合对应厚度的橡胶或者聚四氟乙烯垫片，螺栓按照对角顺序紧固到额定扭矩后，可实现1.6MPa及以下压力等级的管路静密封，正常工况下不会出现介质渗漏问题。上部筒段的长度经过优化，

　　既保证了管道插入后有足够的焊接或者粘接接触面积，避免管路受侧向力时从对接处脱落，又不会因为筒段过长导致管路安装时的轴向空间占用过多，适配空间相对紧凑的设备内部管路布设场景。在实际设备选型过程中，这类黄铜法兰常被应用在小型水处理设备的管路接口、气动控制回路的阀组连接、中小型液压站的回油管路对接位置，相比不锈钢法兰成本更低，相比铸铁法兰重量更轻，安装搬运时的劳动强度更小。建模过程中对法兰的所有过渡圆角做了统一处理，法兰盘与上部筒段的衔接位置采用R角过渡，避免直角位置出现应力集中，在管路受轻微震动时不会在衔接位置产生裂纹，延长构件的实际使用寿命。螺栓孔的位置做了沉孔处理吗？不，这款法兰的螺栓孔为直通孔，适配对穿螺栓的安装方式，

　　安装时螺栓从法兰盘一侧穿入，另一侧配合螺母紧固，适合两侧都有操作空间的管路安装场景。法兰盘的厚度经过强度校核，在额定螺栓紧固扭矩下不会出现盘面变形，保证密封垫片的受压均匀，不会因为局部压力不足导致密封失效。筒段的壁厚根据通径大小匹配了对应的耐压要求，在额定工作压力下筒段不会出现鼓胀或者开裂问题，满足长期稳定运行的结构强度要求。现场安装时需要注意，法兰对接前需清理干净端面的毛刺与杂物，保证垫片与法兰端面完全贴合，螺栓紧固时需分三次逐步加载扭矩，避免单次紧固导致法兰盘面偏斜，影响密封效果。这类法兰在日常维护时也十分方便，需要拆解管路时只需松开螺栓即可分离对接的两个构件，无需切割管路，大幅降低后期管路改造、设备检修的工作量。
