PTFE材质菱形带齿中空定位绝缘垫块

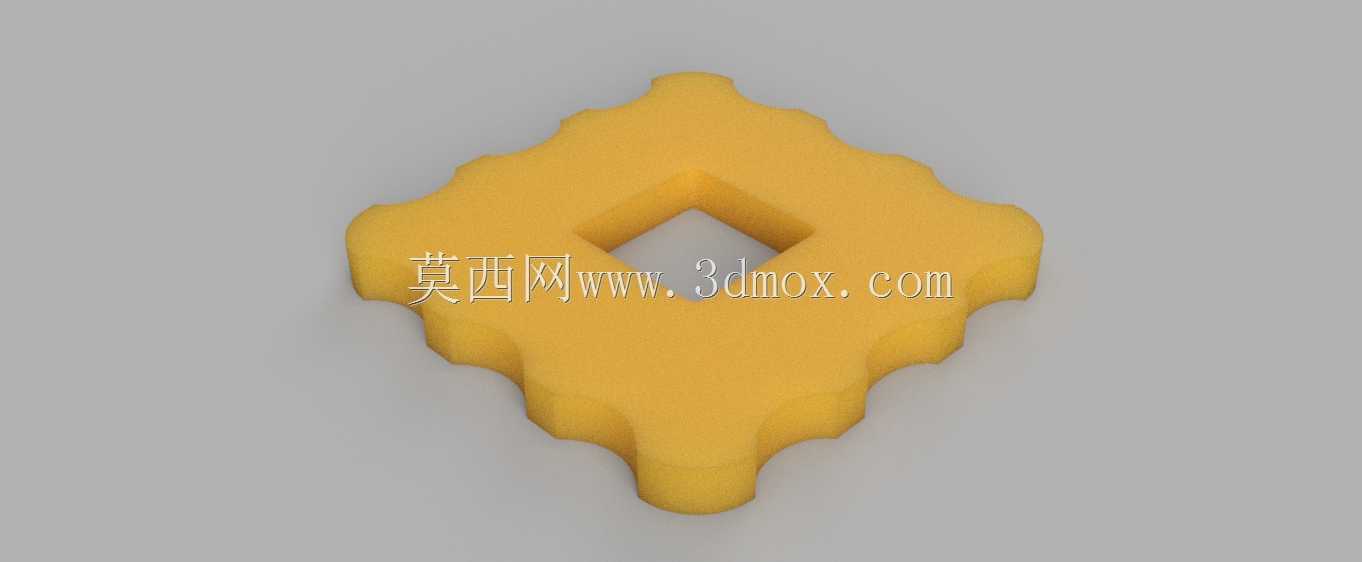

　　这款PTFE材质的异形垫块，最初是为通讯设备内部射频模块的定位绝缘场景开发的，在实际产线装配中，这类零件需要同时满足绝缘隔离、防滑定位、快速嵌装三个核心需求，常规的圆形或方形平垫块很难同时适配这几点要求。从结构设计来看，整体采用菱形外轮廓，中心开设正方形通孔，这个方孔并非随意设计，而是对应设备安装基座上的方形定位凸台，装配时直接将方孔对准凸台压入即可，无需额外的螺丝固定或粘接工序，能大幅提升产线的装配效率，同时方孔与凸台的配合可以完全限制垫块自身的转动自由度，避免设备运行过程中垫块移位导致的模块偏移问题。外轮廓的齿状凸起是经过多轮迭代优化的结构，最初的方案是菱形直边结构，实际测试中发现，垫块与上方压合的射频模块接触面容易出现打滑，

　　尤其是在设备经历高低温循环测试后，PTFE材料的轻微形变会导致接触面摩擦力下降，模块出现微米级的偏移，直接影响射频信号的传输稳定性，后来将菱形的四条直边改为连续的圆弧齿状凸起，每个齿的圆弧半径经过反复测算，既保证了垫块与模块接触面的摩擦力足够，又不会因为齿形过于尖锐导致压合时损伤模块表面的喷涂层。材料选用PTFE，一方面是利用其优异的绝缘性能，避免不同射频模块之间出现信号串扰，另一方面PTFE的自润滑特性可以让装配过程更加顺畅，压入时不会出现卡滞，同时其耐高低温、耐化学腐蚀的特性，也能适配通讯设备在户外基站、工业机房等不同场景下的长期使用需求，不会因为环境温湿度变化出现老化脆裂或者形变失效的问题。从安装边界来看，

　　这款垫块的整体厚度控制在8mm，菱形轮廓的对角线长度为32mm，中心方孔的边长为10mm，方孔的公差带按照H7级精度设计，与基座凸台的配合为过渡配合，既保证装配时的顺畅度，又能将配合间隙控制在0.02mm以内，完全满足射频模块的定位精度要求。齿状凸起的最高点到菱形中心的距离与直边方案保持一致，不会额外占用安装空间，能够直接替换原有方案中的平垫块，无需修改基座或者模块的原有设计，大幅降低了设计变更带来的成本。在实际应用中，这类垫块除了通讯设备内部的模块定位，还可以用在自动化设备的绝缘工装、电子仪器的内部支撑、锂电池模组的隔离缓冲等场景，PTFE材质本身的低摩擦系数也让它可以作为轻载场景下的滑动垫片使用，

　　中心的方孔结构可以适配方形的导向轴，避免滑动过程中出现转动。设计过程中还特意对垫块的所有棱边做了0.3mm的圆角处理，避免装配时工人被锐边划伤，同时也消除了PTFE零件锐边容易崩缺的问题，提升了零件的生产良率和使用寿命。在注塑生产环节，这款零件的模具结构相对简单，中心方孔采用镶件结构，外轮廓的齿形直接在型腔上加工，因为PTFE材料的收缩率相对稳定，只要控制好注塑温度和保压压力，就能稳定保证尺寸精度，适合批量生产，单模可以排布16个型腔，生产效率较高，单件成本也能控制在合理范围内。实际装机测试中，这款垫块经过1000小时的高低温循环测试、500次的拆装重复测试后，尺寸变化率不超过0.1%，绝缘电阻始终保持在10^12Ω以上，完全满足通讯设备的长期使用要求，没有出现移位、开裂、绝缘失效等问题，相比传统的橡胶垫块或者尼龙垫块，使用寿命提升了三倍以上，同时因为无需额外固定，单工位的装配时间缩短了40%左右，有效提升了整机组装的效率。
