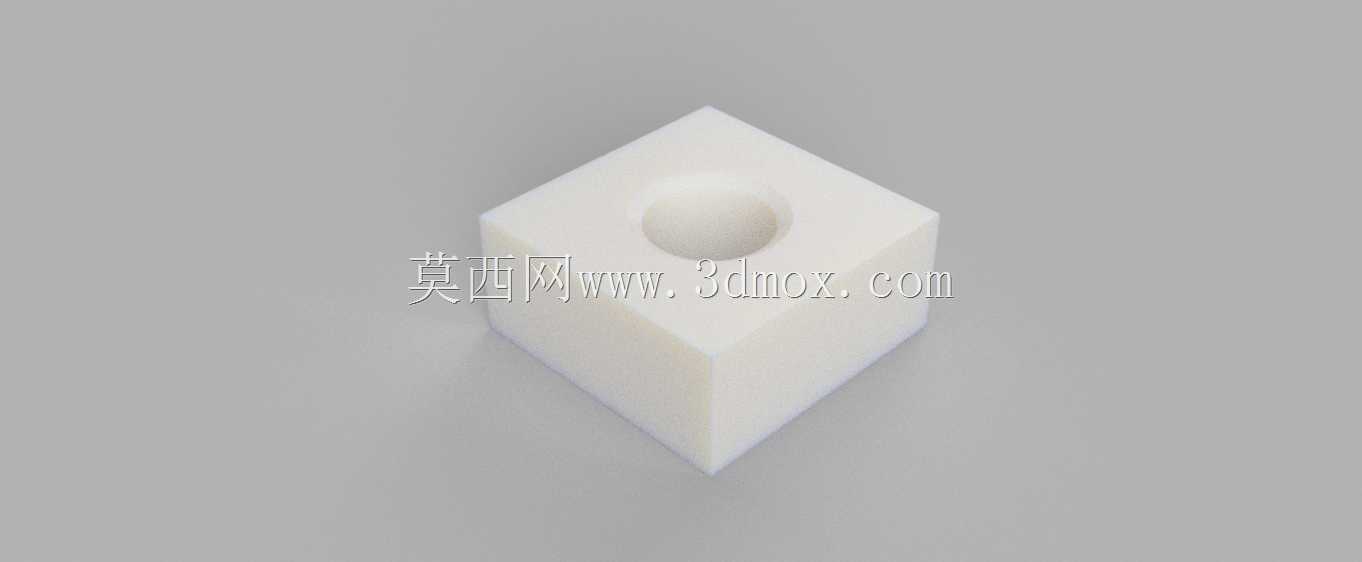

尼龙材质带沉孔方块定位支撑结构件

　　在自动化装配线的工装治具设计中，这类带沉孔的尼龙方块是极为常用的定位支撑元件，日常接触的各类工装夹具、检测治具里，几乎都能找到这类非金属支撑块的身影。不同于金属材质的支撑件，尼龙材质自带的自润滑特性、绝缘属性以及适中的硬度，让它在接触工件表面时不会刮伤待加工零件的外观面，尤其适合消费电子类产品外壳组装、精密塑胶件定位这类对表面防护要求较高的工位。从结构设计逻辑来看，这个方块采用正六面体的基础外形，所有棱边均做了微小的倒角处理，避免装配过程中锐边割伤操作人员，也能减少零件周转过程中边角磕碰导致的尺寸超差。方块顶面的沉孔采用同轴设计，孔的深度控制在方块整体厚度的三分之一左右，既可以容纳内六角螺丝的头部，保证螺丝安装后表面不突出于支撑面，

　　又不会因为孔深过大削弱方块整体的结构强度。沉孔的孔径与常用的M4、M5内六角圆柱头螺丝尺寸匹配，安装时可以直接将方块锁附在工装底板的螺纹孔上，不需要额外加装垫片，装配效率更高。在实际使用场景中，这类尼龙支撑块常被布置在工装的工件承载面下方，根据待支撑工件的外形轮廓调整安装位置，每个方块的顶面共同构成一个水平的支撑基准面，抵消工件自身的重力变形，保证后续装配、检测工序的基准统一。比如在手机中框的组装工装上，会根据中框的筋位分布布置6到8个这类尼龙块，每个块的顶面高度公差控制在0.02mm以内，确保中框放置后不会出现翘曲，方便后续螺丝锁附、屏幕贴合等工序的精度达标。从安装边界来看，方块的底面设计为全平面，

　　和工装底板的接触面积达到整个方块的底面积，锁附后不会出现局部应力集中，长期使用也不会因为频繁的工件放置冲击出现倾斜偏移。方块的侧面垂直度控制在0.01mm以内，当多个方块并排布置时，可以利用侧面作为粗定位基准，快速调整安装位置，不需要每次都用百分表反复打表找正，能大幅缩短工装的组装调试周期。在耐磨性能方面，尼龙材质的摩擦系数远低于普通ABS、PVC等工程塑料，长期和工件表面接触也不会出现明显的磨痕，正常工况下使用寿命可以达到半年以上，相比金属支撑块需要频繁打磨维护、贴特氟龙胶带防护的方案，综合使用成本更低。另外尼龙材质的绝缘特性，让它可以用在涉及带电检测的工装上，避免工件和金属工装之间出现导通，干扰检测电路的信号，

　　比如在电路板功能测试治具上，这类尼龙块可以作为电路板的支撑，防止测试过程中出现短路问题。设计这类零件的时候，需要重点关注沉孔的同轴度以及孔口的倒角处理，如果沉孔和螺丝过孔不同轴，锁螺丝的时候会出现螺丝别劲，导致方块安装后出现倾斜，直接影响支撑面的平面度；孔口如果没有做倒角，螺丝拧入的时候容易刮伤孔口的尼龙材料，产生细小的碎屑掉落到工装表面，影响精密装配的洁净度要求。方块的整体尺寸可以根据实际的支撑高度需求调整，但壁厚需要保证至少5mm以上，避免锁螺丝的时候出现侧壁开裂的问题。在一些需要频繁调整支撑位置的工装上，还可以在方块的底面加工出浅槽，和底板上的定位条配合，实现快速的位置调整，不需要每次都重新测量坐标。这类零件虽然结构简单，但在工装设计中属于基础的标准类元件，建模的时候需要把安装孔的尺寸、公差、倒角细节都做完整，方便后续出图加工的时候直接调用，不需要每次重新绘制。
