塑料材质异形安装护板结构三维数模

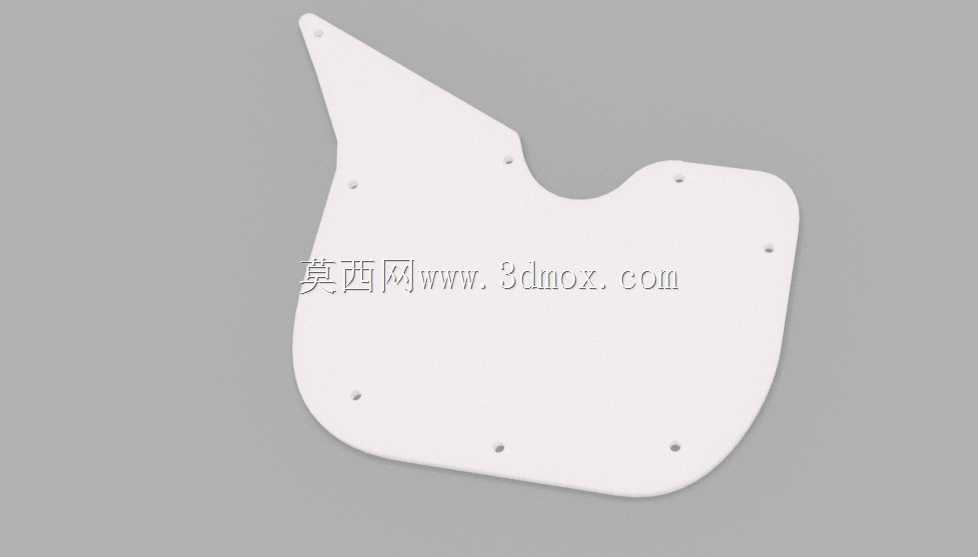

　　这款异形塑料安装护板，主要应用在手持通讯终端的内部腔体防护与元器件隔离场景，日常在做手持类通讯设备结构堆叠时，这类护板往往承担着分隔主板与电池仓、屏蔽局部电磁干扰、为内部柔性排线提供走线支撑的多重作用，很多刚接触通讯结构设计的工程师容易忽略这类护板的安装边界设计，往往在打样阶段才发现护板与壳体卡扣、侧键弹片出现干涉，反复修模拖慢项目进度。从结构设计思路来看，这款护板采用了一体化注塑成型的方案，整体轮廓完全贴合通讯终端中框的内侧曲面，没有多余的冗余结构，边缘做了0.3mm的圆角过渡，既避免了注塑成型时的应力集中问题，也能防止装配过程中锐边刮伤内部的柔性排线与绝缘麦拉片。护板上分布的多个安装定位孔，位置完全匹配中框上的热熔铜柱点位，

　　每个孔位周边都做了0.2mm的沉台设计，装配时螺丝锁附后不会突出护板表面，避免挤压到上方堆叠的主板元器件，其中靠近护板异形收窄端的两个小孔，是专门为侧按键的弹片避让预留的固定位，能保证按键按压时的行程不会被护板遮挡，按压反馈保持一致。在实际选型应用中，这类护板选用塑料材质，一方面是利用塑料的绝缘特性，避免主板上的裸露焊点与中框金属部分接触造成短路，另一方面塑料的密度较低，能有效控制整机的重量，符合手持通讯设备的轻量化设计要求。设计时需要特别注意安装边界的把控，护板的整体厚度控制在1.2mm，既保证了足够的结构强度，在受到轻微挤压时不会出现过度形变挤压内部元器件，也不会因为厚度过大占用过多的机身内部空间，给电池容量预留更多的堆叠余量。

　　护板中部的内凹异形轮廓，是专门为后置摄像头模组与闪光灯组件预留的避让空间，轮廓边缘距离模组外圈保留了0.15mm的装配间隙，既能避免组装时的公差累积造成护板顶到摄像头模组，也能防止日常使用中机身受力形变时护板挤压模组造成成像偏移。在走线布局方面，护板朝向主板的一侧设计了两条高度0.4mm的走线筋，能将屏幕排线与指纹模组排线固定在筋位之间，避免排线晃动与主板上的高频元器件接触产生信号干扰，同时也能让装配工序更加顺畅，产线作业时不需要额外整理排线就能直接扣合护板，提升组装效率。很多工程师在做这类护板建模时，容易忽略注塑件的拔模角度设计，这款护板的所有侧壁都做了1.5度的拔模斜度，朝向模具型腔的一面抛光至Ra0.8，

　　能保证注塑成型时顺利脱模，不会出现侧壁拉伤的问题，同时护板背面设计了四条0.3mm高的加强筋，沿着护板的应力分布方向排布，在不增加整体厚度的前提下大幅提升了护板的抗形变能力，即使从1.2米高度跌落，护板也不会出现断裂或者过度变形的情况，能有效保护内部的核心元器件。在实际装配验证阶段，这类护板的安装公差控制在±0.05mm，和中框的配合间隙不超过0.1mm，不会出现装配后松动异响的问题，护板边缘和中框内侧的贴合度足够，也能阻挡日常使用中进入机身的少量灰尘直接接触主板焊点，提升设备的长期使用可靠性。
